2 概述

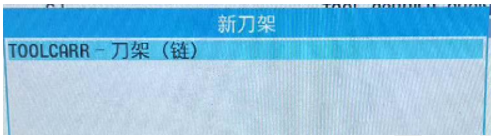

升级到4.9版本后，新建坐标转换的类型中，只能选择运动链的类型，没有典型类型可以选择。对于大多数OEM工程师是习惯使用典型类型，不擅长创建运动链和使用运动链的坐标转换。并且在补偿CYCLE800的误差上，修改运动链数据的步骤更为复杂，容易出错。
通过执行TOA变量的方式创建坐标转换，来调出典型类型的坐标转换
3 要求
3.1 硬件要求
硬件 | |||
工艺 | PPU270.3 | PPU271.3 | PPU290.3 |
车床 | ● | ● | ● |
铣床 | ● | ● | ● |
磨床 | ● | ● | ● |
3.2 软件版本要求
l 828D sl 4.9以上版本
3.3 其他要求
4 注意事项
4.1 注意事项一

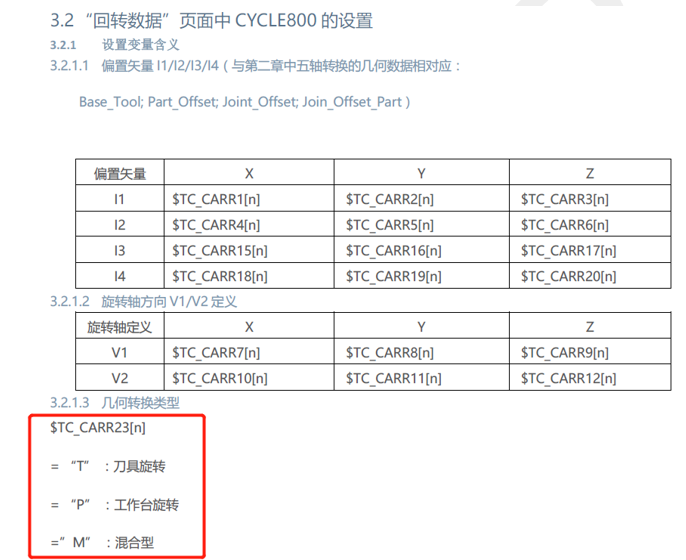

在使用TOA变量创建，需要根据机床类型，几何转换类型提前写入。后续改不了，只能通过变量更改。
回转头类型：$TC_CARR23[n]=”T”
转台类型：$TC_CARR23[n]=”P”
转头加转台类型：$TC_CARR23[n]=”M”
注：n=TC号，1=TC1；2=TC2
5 调试或使用步骤
5.1 回转台类型

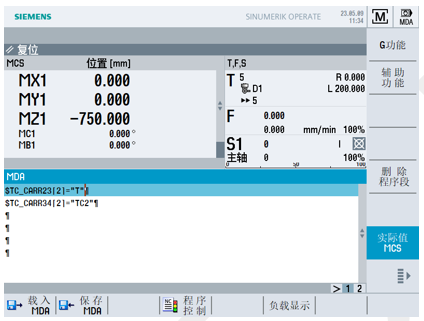

MDA中写入以下程序并执行。
$TC_CARR23[2]=”T” ;TC2为摆头
$TC_CARR34[2]=”TC2” ;TC2的名称为TC2
M17

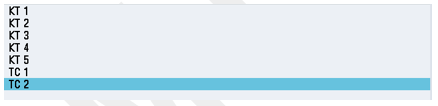

执行前：

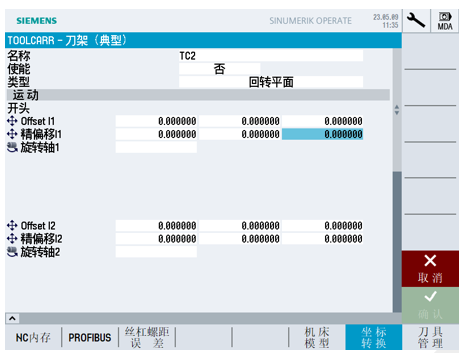

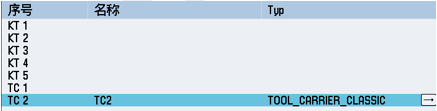

执行后：TC2已生成，并且为典型模式，格式为“T”类型
5.2 回转台类型
MDA中写入以下程序并执行。
$TC_CARR23[2]=”P” ;TC2为回转台
$TC_CARR34[2]=”TC2” ;TC2的名称为TC2
M17

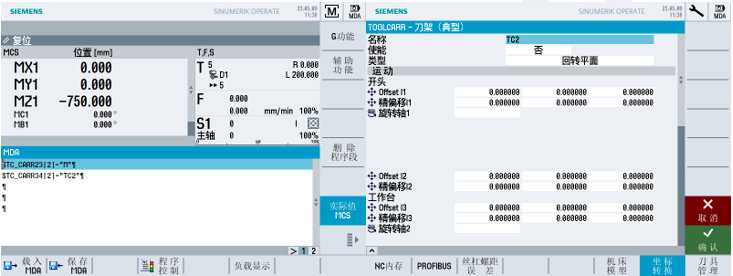

执行后：TC2已生成，并且为典型模式，格式为“P”类型
5.3 摆头加转台类型
MDA中写入以下程序并执行。
$TC_CARR23[2]=”M” ;TC2为摆头加转台
$TC_CARR34[2]=”TC2” ;TC2的名称为TC2
M17

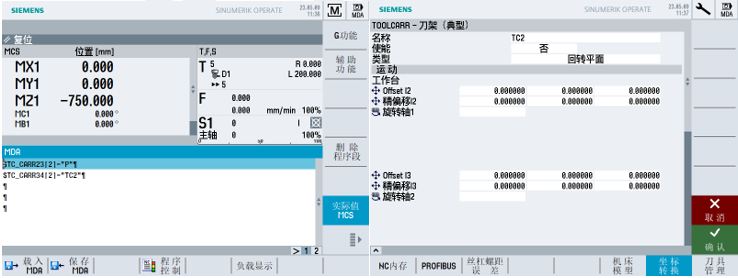

执行后：TC2已生成，并且为典型模式，格式为“M”类型
6 参考文献
1.《840Dsl_5轴功能调试》
7 作者/联系人
Wen pengcheng
2023.05.09
