背景:客户在接触双头主轴做加工时,要实现最终的加工程序与切削应用时,在制定CAM工艺制程时缺乏一套完整的流程,不知道如何进行,在对相关的应用产品分析,夹治具设计要求,以及CAM规划在NC框架上的实现缺乏一套逻辑。



1.1 所需要用到的软件

序号

软件

备注

1

NX-UG/Mastercam/Hypermill等CAM软件

产品切削编程与制程编排

2

Create MyVirtual Machine

控制模拟器与仿真碰撞干涉运用&CT优化



1.2 产品要素说明




以某产品后副车架结构为例,进行双头加工前的程序编排及工艺流程规划

第2章

NG

合格

案例说明

2.1 产品分析

如图所示,产品为铝合金一体式压铸结构,以其轻量化为优点的新型成型工艺,从图上可以看出加工特征上均以钻孔、攻丝为主,且产品加工的特征基本处于对称状态,对应在CAM编程的程序路径。

CAM规划前须考虑的问题:

1、产品特征与夹治具避位的问题;

2、双主轴同步间干涉碰撞的问题;

3、同步/异步进行时的子程序时长等待问题;

5、  产品加工中的震动的问题;

5、刀具刀长与夹治具干涉避位的问题;

2.2 应用案例

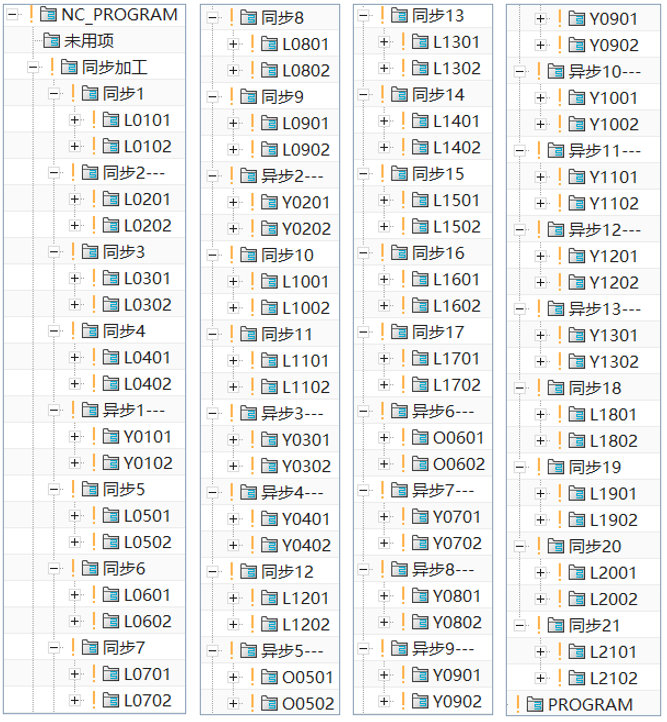

如下图所示,以后副车架结构为例编制的CAM程序工步结构如下:


1、同步、异步树次排序需要分明,对应子程序编号有序标记。(至于前缀定义不限,能区分即可)

同步加工程序,子程序前缀以“L”开头;

异步加工程序,子程序前缀以“Y”开头;

如:

L0101定义为:同步加工程序,第1段,通道1中使用,

L0102定义为:同步加工程序,第1段,通道2中使用,

L0201定义为:同步加工程序,第2段,通道1中使用,


》》》

Y0201定义为:异步加工程序,第2段,通道1中使用,

Y0202定义为:异步加工程序,第2段,通道2中使用,

》》》

2、同时输出工艺加工清单,具体明细栏目见如下表格(诸如:程序编号、程序号、加工坐标、程序段、刀号、加工刀具、刀长、转速、进给、切削时间),目的是为了方便工艺说明与程序优化调整目视化。


3、按命名要求依次进行后处理CAM中的子程序,如下图所示;


4、主程序与子程序嵌套框架的搭建


5、如图所示(须更改文件名后缀为MPF格式)

1、新建文件,并命名为CHAN111(通道1中使用的主程序)

2、新建文件,并命名为CHAN222(通道2中使用的主程序)

6、按工艺加工清单进行主程序的构建,根据CAM同步/异步排序,如下图所示;

注意:同步加工时,通道1与通道2若存在切削上的时间差异,必须要在对应程序加工完后,添加“WAITM(1,1,2)”指令来进行下一程序的同步加工,避免节拍错乱或加工碰撞的产生。
