在最初学习使用西门子循环（宏程序）时，可能会找不到一个合适例子，自己试时出各种各样报警，或不如自己所料，不知从何学起。本文介绍了一个在铣削加工中的简单的钻孔程序，耗时10分钟，轻松搞定西门子循环。循环虽简单，但其中也用到了几条关键的技巧：比如

1.    创建零件毛坯便于程序模拟（实例还可参照文章：http://www.ad.siemens.com.cn/CNC4YOU/Home/Article/759 ）

2.    模态调用加工循环

3.    调用加工循环前需给定加工的工艺参数（主轴转速，进给率，主轴上需要有一把有效的切削刀具）

正确的例子是这样滴，将本程序移植到你的机床时需注意，将G54工件坐标系设置到工件上表面中心，并确认Z方向上方有100mm的空间，防止报错超限位。

加工程序

说明

;(使用一把直径10mm钻头，在工件上钻对称的4个孔)


;描述工件毛坯形状,方便模拟


WORKPIECE(,"",,"BOX",48,0,-20,-80,40,50,-40,-50)；

为方便模拟，本次将Z向工件高度定义为20毫米，即ZI为-20，效果如下图


;描述工件毛坯形状,方便模拟


T="DRILL 10"

M6

M3 S1000

G90 G54 G17 Z100 M8   F100

X0Y0

G0 Z2

;换刀,主轴起转,进给速度给定,确定加工的起始位置,切削液开

划重点，常出问题部分

这一部分是通常经常出错时需要注意的地方，需要编程人员编写刀具信息，主轴转速，进给速度，否则在运行程序的时候会报错。

具体这部分可以测试时，逐段删除语句，测试有什么错（感谢明豪，薛阳一起测试）。

T="DRILL 10"类似T1，T2，此处为刀具名称换刀。也可以采用刀具号换刀换刀。

MCALL CYCLE83(100,0,1,,15,,8,50,0.6,0.6,10,0,0,1.2,1.4,0.6,1.6,0,1,11211111)

X-10 Y0

X10 Y0

Y-10 X0

Y10 X0

MCALL

;钻孔

这部分使用西门子图形化编程，具体每个空就是一个选项，将光标键移到上面时会有帮助提示。本例从Z0开始钻孔，钻深15毫米。

注意这里的MCALL,为重要的模态调用语句，可以支持客户钻出一组孔而不用反复调用循环，这里的编程实例表达的是刀具将在X-10,Y0; X10,Y0；X0,Y-10；X0,Y10四个位置分别钻四个孔，而相关加工工艺均在Cycle 83中给定


G0Z100

X100Y100

M9

M30

;返回位置,关闭切削液

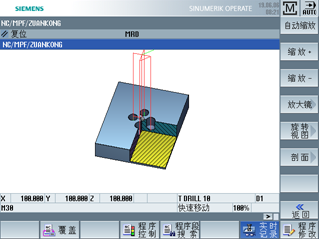

最终加工效果如下图


技术控可以再深入了解下

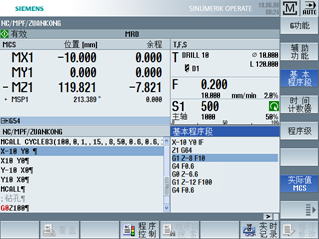

如果是技术控，希望把每一个参数都整的明儿白的，可以按HELP键并且将倍率开到很低，在程序执行时按下下图基本程序段，可以看到钻孔循环CYCLE83具体在执行哪些程序段（感谢瑞路达刘华钦提供下列办法）


祝各位在使用西门子循环时，得心应手，随心所欲。有问题可以在本文下留言。
