在前两个月的CNC4you中，关于螺纹加工有过两次探讨，《关于使用西门子的Cycle 99循环加工螺纹—等截面积切削法》，《关于使用西门子的Cycle 99循环加工螺纹—螺纹乱扣和螺纹退尾问题》，今天我们第三次探讨螺纹加工中的常见应用—英制螺纹。

在我国的机械加工中，零件图纸上的尺寸标注绝大多数都是公制的（以毫米为单位），但在加工管螺纹时则是按照英制（或美制）标准对螺纹部分进行加工的（单位则是英寸，1英寸=25.4毫米），例如GB-T 12716-2002（60°密封管螺纹），虽然零件上其他的尺寸标注的是公制；或者为国外的客户代工加工一些零件的时候，则可能整张图纸上的尺寸都是采用英制尺寸进行的标注。在下面的表格中对比了公英制螺纹在一些区别.


公制螺纹

英制螺纹

螺纹牙型角

60度

55度，60度

标注方法

螺纹的外径（公称直径）单位是毫米(mm)，后面“x”要加上螺纹的螺距,单位也是毫米(mm)



螺纹的外径（公称直径）单位是英寸(inch)，例如：1/4则代表1/4英寸（也叫2分管螺纹），则代表1.25英寸，后面“-”跟的数字，表示一个英寸分布了多少个螺纹牙

例如M16x1.5,表示

螺纹的大径为16mm,螺距为1.5mm



例如:3/8—16

螺纹的公称直径3/8英寸,合9.525mm，

螺距为25.4/16=1.5875mm

对于若在标注中遇到“G”则代表管螺纹，

遇到“unc”,“unf”“unff”,”bsw”,”bsf”之类符号的均代表该待加工的螺纹是英制螺纹

因此，在文章《关于使用西门子的Cycle 99循环加工螺纹—螺纹乱扣和螺纹退尾问题》中，根据屏幕的截图则可以比较快的分辨出，这个零件上的螺纹是英制螺纹，因为螺纹的公称直径X0为25.4mm,刚好是1英寸，而螺距1.814,则可以算出一英寸会分布14个牙。另外，通过程序的名称”USA”也可判定出加工的螺纹大致为美制的螺纹。看来客户在使用Cycle99循环完成循环参数的录入前，一定也是进行相关尺寸的单位换算后才得到的结果。

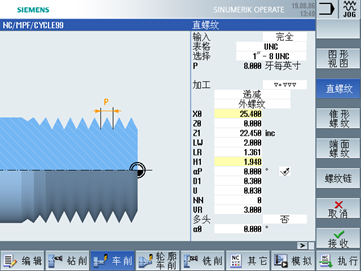

结合这个案例，我们看一下Cycle 99循环中简化螺纹参数输入的方法，能否简化客户的操作，在“表格”处我们可以找到系统给出的一些常用制式螺纹的快捷选项，例如有

1.  公制螺纹，

2.  BSW(英国标准惠氏螺纹(粗牙))，

3.  BSP(英制管螺纹) ,

4.  UNC(美制粗牙螺纹)的几种常见规格，

根据上面零件程序名“USA”的提示，我们选择UNC（美制粗牙螺纹）规格的螺纹。


不过我们发现螺纹的公称尺寸X0,螺纹长度Z1,虽然都正确，但螺距不能满足用户的加工要求；因此在这个案例中无法使用这个快捷的表格输入方式，可能用户加工的美标螺纹为其它规格。


但不妨借助这个机会，我们多了解一个Cycle 99循环中的新功能，若将来加工的零件有复合上述标准的，则可以使用此方法简化输入。

另外关于螺纹退尾参数LR，我国对于螺纹退尾长度是有国标GB/T3-1997规定的，虽然输入框可以填写任意的数据，但具体编程过程中还是要参照机械加工的手册，选择正确的数据填写。
