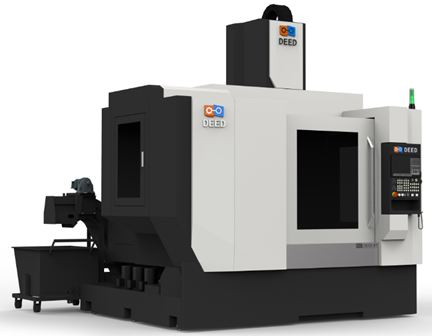

GV60B 高精密门型立式加工中心

山东蒂德精密机床有限公司

CCMT 2024 CIMT 2025
分享 点赞 1 收藏

机床描述

本加工中心是针对模具市场开发的加工设备。

采用门式结构，大部分进给运动集中在非载重部件上，减小运动惯性，保证加工质量；

采用门式结构，大跨距支撑形式保证基础部件接触刚性及力学刚性；

采用门式结构，主轴箱重心与横梁距离大幅缩短，主轴保证加工刚性的良好；

1.床身

- Y轴电机座前置，减少丝杠热伸长带来的零点漂移的影响

- 床身两侧为通槽设计，方便前排、后排、螺旋排屑器的配置切换

2.横梁

- 横梁厚度大，主轴中心到立柱前支撑面距离与立柱厚度比例1:1，刚性更好

- 横梁全行程支撑，机床加工刚性好

3.滑座主轴箱部分

- 重心悬伸短，加工刚性好

4.工作台

- 工作台工作行程内完全位于横梁之外，可使用各种超长工装



机床主要技术、规格参数：

项目		单位	参数
加工范围	X轴行程	mm	1100
	Y轴行程	mm	600
	Z轴行程	mm	600
	主轴鼻端至工作台面距离	mm	150～750
工作台	工作台尺寸	mm	1200*600
	工作台最大载重	kg	1000
进给	X/Y/Z轴快速进给速度	m/min	40/40/32
主轴	驱动方式		直联式
	主轴锥度		BT40
	最高工作转速	r/min	12000
	功率(额定/最大)	KW	11/22
	扭矩(额定/最大)	Nm	53/106
精度	X/Y/Z轴定位精度（半闭环）	mm	0.005（全长）
	X/Y/Z轴重复精度（半闭环）	mm	0.003（全长）
刀库	型式		圆盘
	刀库容量		24

SINUMERIK的优势

828D 人机对话的编程方式极大地缩短了编程时间，提升工作效率，系统的高速高精及优秀的电机过载能力呈现出了更好的机床性能，系统的友好性为用户自定义画面等提供了更多的开放性。
