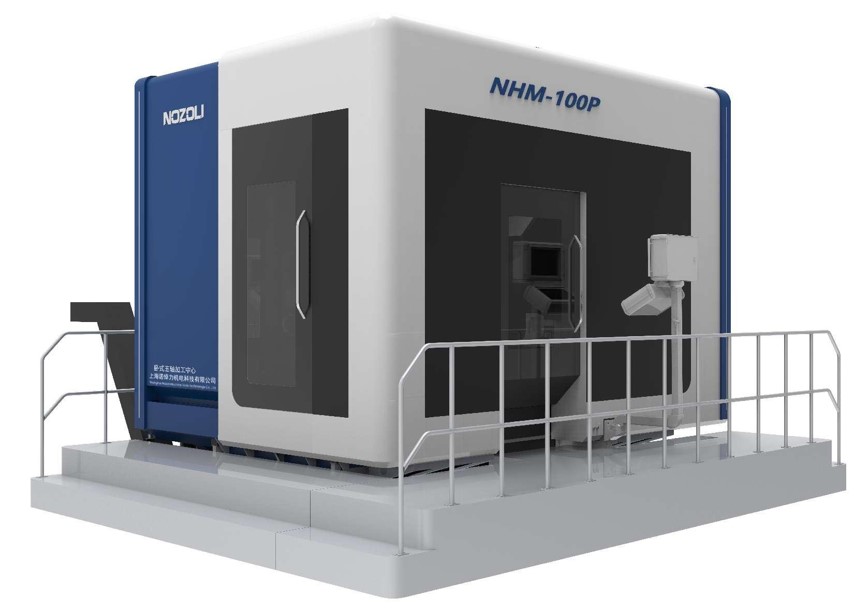

NHM-100P卧式五轴加工中心

上海诺倬力机电科技有限公司

CCMT 2024
分享 点赞 收藏

机床描述

NHM系列本机为高精密五轴五联动立卧转换加工中心，采用摆头旋转以及工作台旋转结合的卧加框架结构、设计。

可应用于汽车、机车、机床、模具等机械装备制造业领域中，中小精密零件的数控机加工，工件一次装夹可完成铣、镗、钻、铰、攻丝等多种工序加工。

主要参数：

（1）工作台尺寸：1000mmx1000mm

（2）X/Y/Z行程：1200mmx1000x1000mm

（3）A轴摆动角度：-15度~180度

（4）B轴旋转角度：正负360度

（5）最大旋转直径：φ1000mm

（6）最大加工直径：φ1100mm

（7）工作台负载：3000kg

（8）定位精度：X Y Z≤0.01，B C 10角秒

（9）重复定位精度：X Y Z≤0.008，B C 8角秒

SINUMERIK的优势

机床实现纳米级插补，并且配备SINUMERIK ONE  CNC系统，有效保证各轴反应速度，提升加工效率。

运用机床制造数字孪生等软件，完善机床结构，提升整机布局合理性。

整个生产过程可以实现数字孪生，同步实现智能制造，在工厂智能化中，可实现同步智能监护。

同时可配备远程诊断系统、生产管理系统、数据采集、OPC UA、智能云工业互联网平台，实现车间数字化。

配备SINUMERIK 安全集成确保机床安全性能提升。
