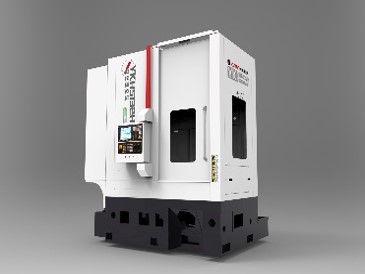

YKH5132H高效数控插齿机

宜昌长机科技有限责任公司

CCMT 2024 CIMT 2025
分享 点赞 收藏

机床描述

YKH5132H高效数控插齿机是一款高效紧凑型数控插齿机，广泛引用与航空航天，汽车，新能源，仪器仪表，液压，农机等行业。

机床整机采用最优化设计具有持久的高刚性高稳定性的优点。

机床特别适用于自动生产线大批量的加工，也适用于单台机床自动上下料的小批量的加工以及单件零件加工，广泛应用于加工各类盘齿、轴齿及斜齿等零件。

主要工艺参数

1. 最大工件直径外齿/内齿               320/220 D刀mm

2. 最大模数                                      8mm

3. 最大齿宽                                      90mm

4. 插齿刀最大冲程长度                   100mm

5. 插齿刀主轴冲程数                       125～2000str/min

6. 插齿刀行程位置调整量                30mm

7. 圆周进给速度                              0～5000mm/min

8. 径向进给速度                              0～3500mm/min

设备优势

1. 标配机床具备两种布局形式，适合自动化生产组线、单机自动化使用

2. 加工区域全封闭，大效率过滤油雾，减小污染排放

3. 导屑区域大倾角、全金属覆盖结构，配合免维护排屑机，极大提升用户使用体验

4. 直排式排屑适合干切、准干切，减少企业成本

5. 可使用干切插齿刀，实现高速切屑同时，延长刀具寿命

6. 全平衡机构，有效降低振动和噪音

SINUMERIK的优势

该设备采用西门子SINUMERIK 828D构架， 数控系统的所有组件都集合在一个单元中，搭配免维护的前置操作面板，自带HMI的一体式 PPU271.4,  电机可方便地通过 DRIVE-CLiQ 连接到数字驱动系统上，数控系统和模块化驱动系统 SINAMICS S120 配套使用，整机安装、接线简单方便。

通过Easyscreen自定义HMI界面的应用，方便客户定制加工界面，操作方便，在生产效率和灵活性方面，可通过上位机传递NC加工程序，实现客户工厂的透明化管理，通过OPC UA功能，也使客户实时掌握制造流程和产出情况，优化生产流程，获得更快、更高效、更灵活的生产。
