一次典型的逆变颠覆分析

1697

15

2024-08-27 08:47:50

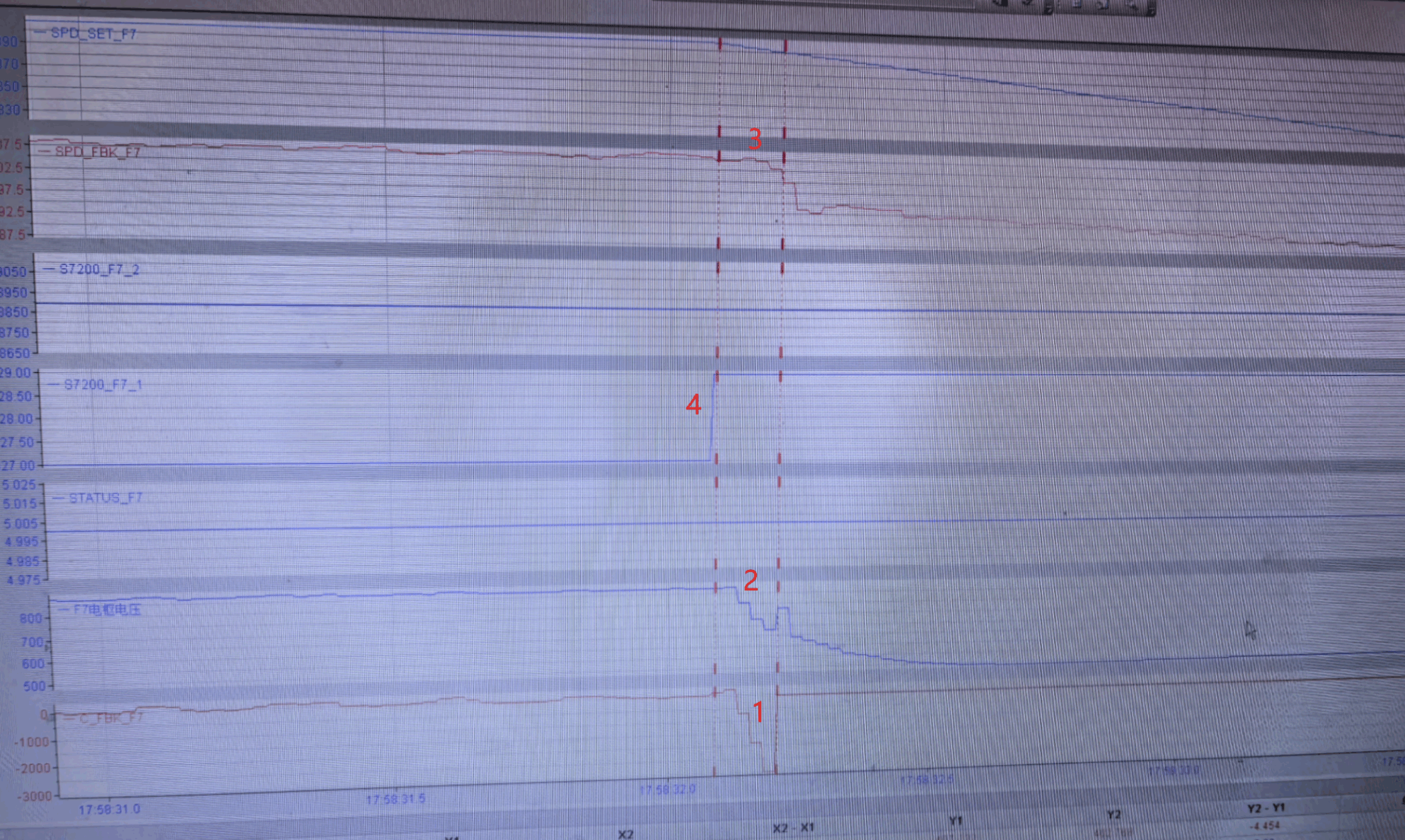

热卷厂精轧F7生产时报过流，PDA曲线如图：

首先看1处，正向速度给定时，突然出现负向电流按一个斜率增大，达到额定电流数倍的情况，这是逆变颠覆的典型特征；电流处于短路状态，忽略电阻，紧靠电感限制电流的上升率；
在看2处，电枢电压出现下降的趋势，因为此时开关还未断开，励磁是正常的，所以此处说明电机速度在快速下降，这是因为有负的大转矩再取作用；至于在末端的一个突然的凸起，我分析是开关断开瞬间，感性能量释放引起的；
第3处，这是编码器反馈，可以注意到编码器反馈的速度下降，相对于电枢电压的间接反应的速度，有一个滞后，这是因为现场的编码器是没有固定死的，有一个比较大的活动余量，现场为了防止重在编码器频繁损坏，采取的一个土办法；
第4处，这是状态字的变化，可以看到，从状态字的变化，到实际分闸，也就是电流到0，有一哥大概100ms的开关响应时间；
