主题：应用探讨——工业无线局域网(IWLAN)系统应用、配置与诊断


只看楼主 只看精华 楼主 2011-12-20 10:34:45
标签：
IWLAN即工业无线局域网，已经被广泛应用到各种工程项目中，如自动引导车辆系统（AVG小车）、起重机、立体仓库、旋转机械、公共交通、布线成本较高的场地等。西门子提供了丰富的产品用于IWLAN的各种应用，如 SCALANCE W系列的AP和客户端、RCOAX漏波电缆及各种天线、IWLAN/PB LINK PNIO网关模块、IM154-6 PN HF IWLAN模块等。

为了提高工程师对IWLAN产品的应用水平，交流IWLAN产品应用体会和经验，特开设本此话题讨论，本次交流主要围绕以下内容展开：
1)SCALANCE W产品的应用
2)SCALANCE W产品的选型和配置
3)RCOAX系统的配置
4)IWLAN系统的诊断

以下文档推荐您首先阅读：
4036 无线移动通讯样本
A0215 SCALANCE W 网络管理使用指南
A0047 西门子工业无线SCALANCE W通讯组态快速入门
A0056 S7-400 PROFINET IO 工业无线iPCF通讯快速入门（更新版）
A0474 IM154-6 PN HF IWLAN模块应用快速入门
A0400 如何获得SCALANCE W700事件记录的时间信息？
F0395 当无线设备SCALANCE W7xx仅连接一侧天线时，需要注意哪些事项？
A0259 基于SCALANCE W的无线功率计算
A0216 SCALANCE W 网络安全功能使用指南
A0213 SCALANCE W 工业特性使用指南

活动奖励：
此次集中交流将持续至2012年1月19日，其中所有精华帖作者将获得加倍精华奖励积分；最终所有有效留帖的网友将获得加倍发帖积分。更多积分带给您更多奖品兑换的自由。
对于有突出发言贡献的网友，还可以在当前的可兑换奖品中免费挑选200分（含）以下任一款奖品。
交流结束后也将专门整理重要内容，供广大网友分享参考。
预祝大家交流愉快，收获丰富！

将好帖分享好友
以下网友喜欢您的帖子：
更多


重要声明：

著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。

帖子链接：https://www.ad.siemens.com.cn/club/bbs/post.aspx?a_id=944325&b_id=7&s_id=0&num=0&myreply=0&pno=1&af=0&c_floor=&GoWeb=0
奇侠

经验值: 6670
发帖数: 2327
精华帖: 19
回复：应用探讨——工业无线局域网(IWLAN)系统应用、配置与诊断


只看楼主 只看精华 1楼 2011-12-20 12:46:41
没有用过工业无线局域网
想问一下，工业无线局域网和平常我们说的广播信号是不是一回事，运用了一些没用的波段进行通信？

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

将好帖分享好友
以下网友喜欢您的帖子：
更多


官方工程师
西门子官方工程师

经验值: 3373
发帖数: 140
精华帖: 62
回复：应用探讨——工业无线局域网(IWLAN)系统应用、配置与诊断
精华帖精华帖星级3级


只看楼主 只看精华 2楼 2011-12-20 15:27:37
两张物流系统的应用照片






管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。
来自西门子技术支持
将好帖分享好友
以下网友喜欢您的帖子：
更多


至圣

经验值: 12112
发帖数: 2428
精华帖: 86
回复：应用探讨——工业无线局域网(IWLAN)系统应用、配置与诊断
精华帖精华帖星级3级


只看楼主 只看精华 3楼 2011-12-20 16:04:11
quote:以下是引用jacky_andy在2011-12-20 12:46:41的发言：
没有用过工业无线局域网
想问一下，工业无线局域网和平常我们说的广播信号是不是一回事，运用了一些没用的波段进行通信？

应是运行频率为IEEE802.11标准2.4GHz 和5GHz的ISM频段。




管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

将好帖分享好友
以下网友喜欢您的帖子：
更多


至圣

经验值: 12112
发帖数: 2428
精华帖: 86
回复：应用探讨——工业无线局域网(IWLAN)系统应用、配置与诊断


只看楼主 只看精华 4楼 2011-12-20 16:23:06
技术支持提供的上图中好象有两根天线，应是考虑信号空间传输反射等方向问题，下图好象有一根天线，不知使用有多大差别？是否有两个站点天线要求“互相看见”等要求（即不可以被其它钢结构等物体遮挡）？

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

将好帖分享好友
以下网友喜欢您的帖子：
更多


游士

经验值: 175
发帖数: 31
精华帖: 4
回复：应用探讨——工业无线局域网(IWLAN)系统应用、配置与诊断


只看楼主 只看精华 5楼 2011-12-21 09:57:07
用两个天线是不是覆盖范围会更广呢？

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。
他山之石，可以攻玉 他山之玉，可作首饰
将好帖分享好友
以下网友喜欢您的帖子：
更多


游侠

经验值: 467
发帖数: 274
精华帖: 1
回复：应用探讨——工业无线局域网(IWLAN)系统应用、配置与诊断


只看楼主 只看精华 6楼 2011-12-21 15:29:00
和无线路由差不多，只不过是工业级的，IP防护高一些。

可以用自带的天线，也可以用漏波电缆。

AP和AP或CL客户端之间需要可视。

以前用过的是108M产品，用网线里面的1，2，3，6四根线。

以后应该会有300M产品。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

将好帖分享好友
以下网友喜欢您的帖子：
更多


官方工程师
西门子官方工程师

经验值: 3373
发帖数: 140
精华帖: 62
回复：应用探讨——工业无线局域网(IWLAN)系统应用、配置与诊断


只看楼主 只看精华 7楼 2011-12-22 17:17:10
中国关于无线频段的两个管理文件，供参考：
关于调整2.4GHz 频段发射功率限值及有关问题的通知
http://www.srrc.org.cn/NewsShow1363.aspx
关于使用5.8GHz 频段频率事宜的通知
http://www.srrc.org.cn/NewsShow1362.aspx

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。
来自西门子技术支持
将好帖分享好友
以下网友喜欢您的帖子：
更多


游士

经验值: 169
发帖数: 14
精华帖: 1
回复：应用探讨——工业无线局域网(IWLAN)系统应用、配置与诊断


只看楼主 只看精华 8楼 2011-12-23 08:08:57
看了技术支持提供的第一个资料（2.4G的频率），“为便于查找干扰和协调，在室外环境设置使用2.4GHz 频段
无线电台站应报所在省、自治区、直辖市无线电管理机构备案”，在厂房内应该是无须备案手续的。
5.8G的频率占用费、执照等限制就更多了。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

将好帖分享好友
以下网友喜欢您的帖子：
更多


奇侠

经验值: 6670
发帖数: 2327
精华帖: 19
回复：应用探讨——工业无线局域网(IWLAN)系统应用、配置与诊断


只看楼主 只看精华 9楼 2011-12-23 08:25:34
看过有人说用IWLAN来连接plc的， 这个听起来不错。可以不用连线了。

有没有人有过类似的经验。交流一下。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

将好帖分享好友
以下网友喜欢您的帖子：
更多


官方工程师
西门子官方工程师

经验值: 3373
发帖数: 140
精华帖: 62
回复：应用探讨——工业无线局域网(IWLAN)系统应用、配置与诊断


只看楼主 只看精华 10楼 2011-12-23 10:54:28
无线局域网的传输介质也是无线电波，它应用的主要是在2.400---2.4835GHz和5.725 - 5.850GHz的频段，在国际电联的规定里这属于ISM频段，即工业、科研和医疗的应用频段，但具体到每个国家会有不同的管理规定。对于西门子SCALANCE W系列无线AP或客户端而言，可以通过网页查看其所通过的国家认证和可以使用标准，方法为在浏览器地址栏输入http://SCALANCE W的IP地址/countrylist.log，即可查看。3楼的www123456所列正是在此文件中截取了中国的部分。
通过这个文件中，也可以看到配置SCALANCE W时选择国家代码的意义，选定国家代码后，可以使用的信道和允许的最大发射功率就限制好了。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。
来自西门子技术支持
将好帖分享好友
以下网友喜欢您的帖子：
更多


游侠

经验值: 563
发帖数: 89
精华帖: 6
回复：应用探讨——工业无线局域网(IWLAN)系统应用、配置与诊断


只看楼主 只看精华 11楼 2011-12-23 12:40:45
quote:以下是引用HERO.在2011-12-23 08:08:57的发言：
看了技术支持提供的第一个资料（2.4G的频率），“为便于查找干扰和协调，在室外环境设置使用2.4GHz 频段
无线电台站应报所在省、自治区、直辖市无线电管理机构备案”，在厂房内应该是无须备案手续的。
5.8G的频率占用费、执照等限制就更多了。


在国内估计遵守的不多，大家都想方法增大功率增加覆盖范围。好像也没见谁去备案申请过。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

将好帖分享好友
以下网友喜欢您的帖子：
更多


官方工程师
西门子官方工程师

经验值: 3373
发帖数: 140
精华帖: 62
回复：应用探讨——工业无线局域网(IWLAN)系统应用、配置与诊断
精华帖精华帖星级3级


只看楼主 只看精华 12楼 2011-12-23 17:17:29
RCOAX电缆的应用的照片



有用过RCOAX电缆的吗，有什么体会？

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。
来自西门子技术支持
将好帖分享好友
以下网友喜欢您的帖子：
更多


奇侠

经验值: 6670
发帖数: 2327
精华帖: 19
回复：应用探讨——工业无线局域网(IWLAN)系统应用、配置与诊断


只看楼主 只看精华 13楼 2011-12-23 18:02:02
RCOAX电缆？
这个电缆有什么特别之处吗？我们用lapp

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

将好帖分享好友
以下网友喜欢您的帖子：
更多


至圣

经验值: 12112
发帖数: 2428
精华帖: 86
回复：应用探讨——工业无线局域网(IWLAN)系统应用、配置与诊断
精华帖精华帖星级3级


只看楼主 只看精华 14楼 2011-12-26 08:39:20
quote:以下是引用jacky_andy在2011-12-23 18:02:02的发言：
RCOAX电缆？
这个电缆有什么特别之处吗？我们用lapp




区别于定向天线和全向天线，RCOAX天馈线可以覆盖无线波盲区，可以实现“非直视”通讯，防止角度变化无法通讯。RCOAX馈线系统的主体是漏波电缆，它借鉴了标准馈线传输信号损耗小的优点，以及2-5GHz 信号的衍射特性而设计的一种线状天线，区别于通常的杆状或面状天线。机构设计上遵循2.4G 或5G的衍射原理将特定的馈线等距离的开出一列漏波孔，（好象多个定向天线沿人为设定路线布置，解决了“非直视”问题，不知这样理解对不对）。射频信号通过漏波孔向外辐射。这种天线可以很好的规避障碍物的屏蔽作用，将射频信号随着电缆的敷设位置而向外延伸，单节最长可达200M的敷设距离。RCOAX馈线系统可以像滑触线一样随着轨道的弯转而敷设，也可以像红外线一样非接触无线通讯。
敷设范围可以人为随移动小车等路线，无接触、磨损等问题。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

将好帖分享好友
以下网友喜欢您的帖子：
更多


游侠

经验值: 563
发帖数: 89
精华帖: 6
回复：应用探讨——工业无线局域网(IWLAN)系统应用、配置与诊断


只看楼主 只看精华 15楼 2011-12-26 09:51:37
quote:以下是引用jacky_andy在2011-12-23 18:02:02的发言：
RCOAX电缆？
这个电缆有什么特别之处吗？我们用lapp

lapp的漏波电缆？没听过。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

将好帖分享好友
以下网友喜欢您的帖子：
更多


侠客

经验值: 808
发帖数: 152
精华帖: 9
回复：应用探讨——工业无线局域网(IWLAN)系统应用、配置与诊断


只看楼主 只看精华 16楼 2011-12-27 11:04:58
SCALANCE W系列客户端有两种:
1、一种是将以太网接口的控制设备接入到无线以太网的模块，即 W 740系列产品.
2、另一种是将标准的PROFIBUS DP从站设备接入到无线以太网的模块，即IWLAN/PB LINK PN IO , 这个模块本身作为一个DP主站与DP从站以主从方式通讯，同时与上位系统以PROFINET IO方式通讯。
特点：
可靠性高：SCALANCE W系列移动通讯产品的防护等级达到了IP 65标准，模块借口部分甚至达到了IP 67的标准。特有的RCOAX天馈线系统建立了一个无信号死区的无线网络。
实时性高：在设置使用802.11g标准时最高可达54M 通讯带宽，并且独有的IPCF功能保证系统通讯的确定性。
随着无线技术的发展，无线以太网进入工业领域成为大势所趋。特别是在无法布线的场合，无线技术更具优势。





管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。
生活就是不断寻找你想要的东西
将好帖分享好友
以下网友喜欢您的帖子：
更多


侠客

经验值: 808
发帖数: 152
精华帖: 9
回复：应用探讨——工业无线局域网(IWLAN)系统应用、配置与诊断
精华帖精华帖星级3级


只看楼主 只看精华 17楼 2011-12-27 16:34:39

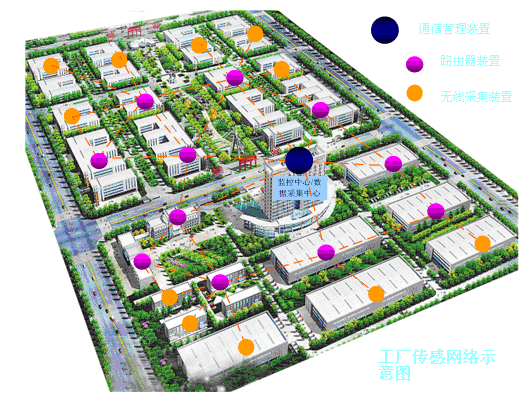

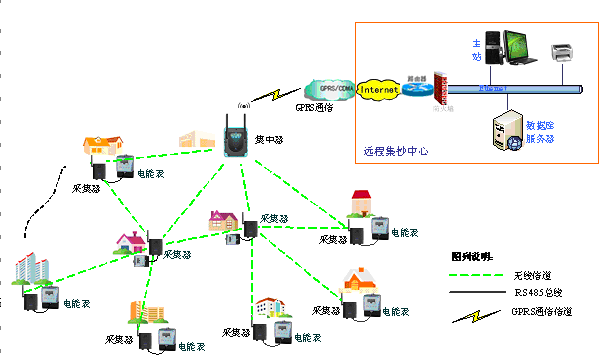

如下图,一些无线通讯的案例:









管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。
生活就是不断寻找你想要的东西
将好帖分享好友
以下网友喜欢您的帖子：
更多


官方工程师
西门子官方工程师

经验值: 3373
发帖数: 140
精华帖: 62
回复：应用探讨——工业无线局域网(IWLAN)系统应用、配置与诊断
精华帖精华帖星级3级


只看楼主 只看精华 18楼 2011-12-28 10:15:33
quote:以下是引用他山之玉在2011-12-21 09:57:07的发言：
用两个天线是不是覆盖范围会更广呢？


SCALANCE W产品通常一个无线网卡有两个天线接口，可以接两个天线。这里应用到了天线的分集(diverstiy)技术，此时用两个天线并不是为了增加无线覆盖范围，而是为了减少无线电波多径传输带来的信号失真，AP会在两个天线中选择传输质量较好的一个来进行数据传输。在配置菜单里面有天线模式的选项，如果选择的是“diversity（分集）”，则两个天线接口都需要联接天线，这两个天线应该是同一型号并且覆盖几乎相同的空间。如果选择了分集，而两个天线却覆盖不同的范围，这对数据通信会带来不利的影响。如果只用了一个天线，则应该选择在配置菜单中选择相应的天线接口A或B，同时未接天线的接口用终端电阻来连接。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。
来自西门子技术支持
将好帖分享好友
以下网友喜欢您的帖子：
更多


官方工程师
西门子官方工程师

经验值: 3373
发帖数: 140
精华帖: 62
回复：应用探讨——工业无线局域网(IWLAN)系统应用、配置与诊断


只看楼主 只看精华 19楼 2011-12-28 10:29:49
quote:以下是引用www123456在2011-12-20 16:23:06的发言：
技术支持提供的上图中好象有两根天线，应是考虑信号空间传输反射等方向问题，下图好象有一根天线，不知使用有多大差别？是否有两个站点天线要求“互相看见”等要求（即不可以被其它钢结构等物体遮挡）？


这两个图中用的都是两根天线，只是下图因为拍照角度的关系看不太清。
图中的天线是ANT795-4MR，是全向天线，也是SCALANE W788、W74x-1PRO(RR)自带的天线。
视线传输（互相看见）无疑是最好的，但不是完全必须的。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。
来自西门子技术支持
将好帖分享好友
