包含设备及效果：1515R，155-6，HMI，组态王。1515R为冗余PLC，两个PLC互为冗余，HMI连接两台PLC，并不因哪台PLC故障而导致数据中断或者无数据，组态王如上。

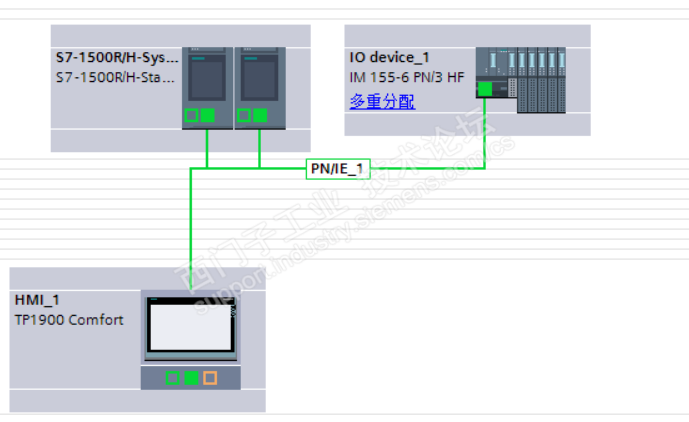

1.组态设备只需要组态在网络视图，拓扑视图无需组态，分布式IO需要多重分配，并在MRP环网中处于客户端。HMI无需处于环网

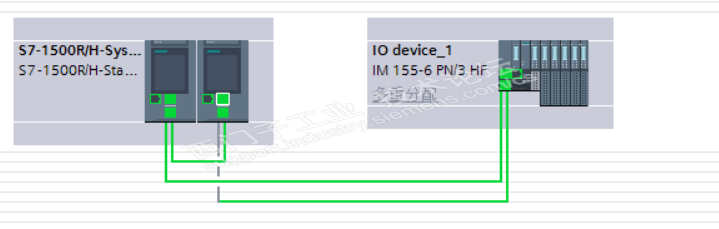

2.具体接线方式（使用拓扑视图来演示）

上图只是演示实际的接线方式，实际的拓扑视图如下：

3.在PLC属性中选择切换通信的系统IP地址，此地址为HMI和组态王连接的IP地址

此IP地址需与冗余端口（此为X1）处于同一网段

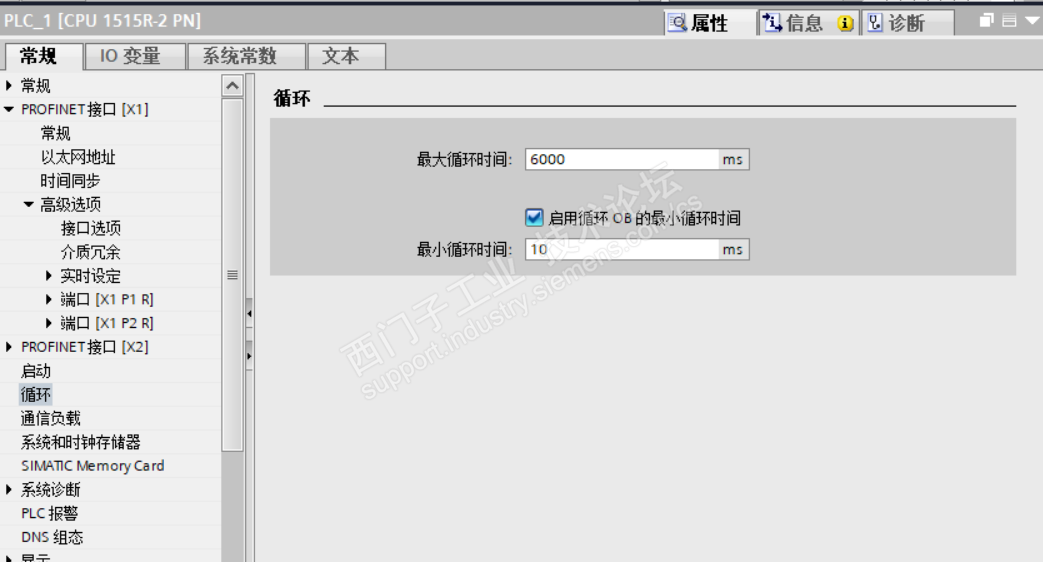

修改PLC循环属性，最小循环时间需打勾，若PLC循环太快，会导致冗余失败(这个是看的别的资料,实际上不知道会不会冗余失败--!)

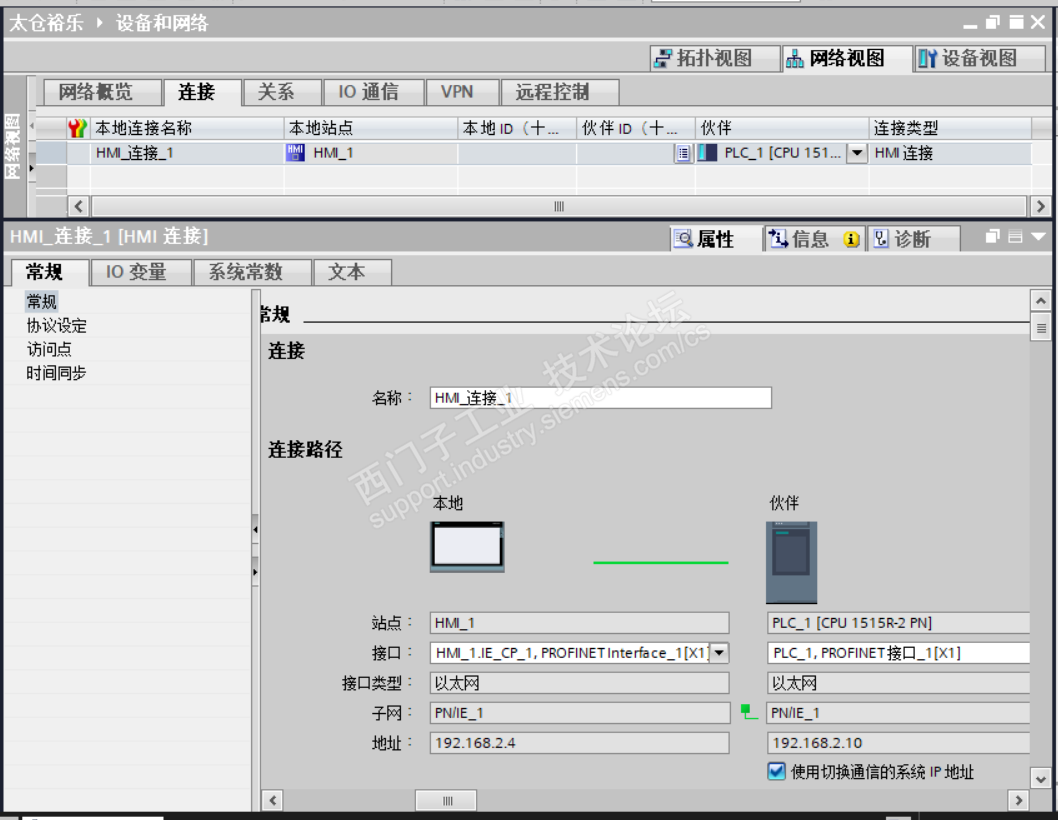

4.设置HMI通信

在此界面选择使用切换通信的系统IP，此时HMI连接的就是之前设定的系统IP。、

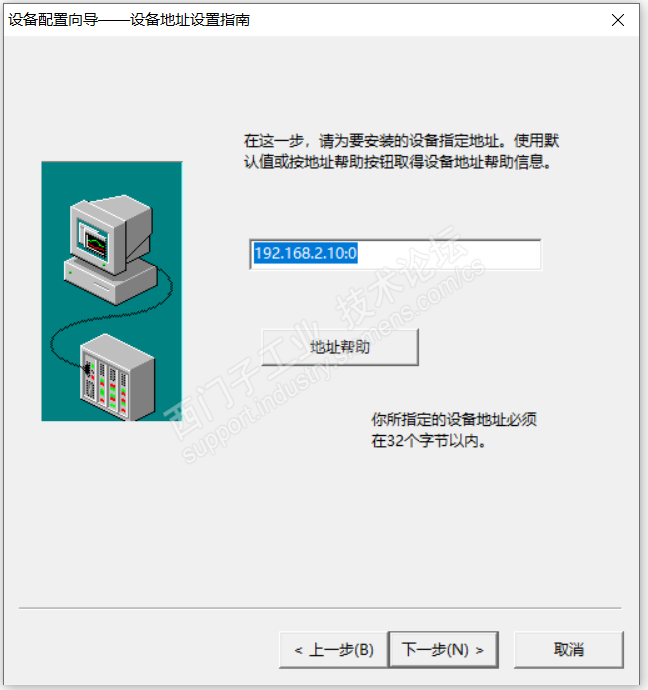

5.组态王连接PLC

选择1500驱动，地址为系统IP

源程序在   https://pan.baidu.com/s/1t7LZol8gUymnaTQxzWgaNQ 提取码: f8x8    是归档文件
