回复：6ra70的电流互感器接反会导致电流变小吗？

已锁定

老兵veteran

版主

帖子

9987
精华

505
被关注

573

论坛等级：至圣

注册时间：2004-03-11

钻石如何晋级?

发布于 2021-09-28 15:21:54

24楼

展开查看

以下是引用锋言锋语在2021-09-28 15:16:23的发言 >23楼：

对电枢电流环来说，它不考虑电路反馈的符号。它只认绝对值。这么做也有道理，由于晶闸管的单向导电性。所以就认为正向桥流过的电流，认为对应正的给定值；反向桥的电路，认为对应负的给定值。

实际上，西门子直流在处理时，就是直接认定正的电流给定，目标是正向桥工作给电流；负的电流，目标是反向桥给电路。中间有一个起有准备无环流换向的选通控制环节。

是这样吧。

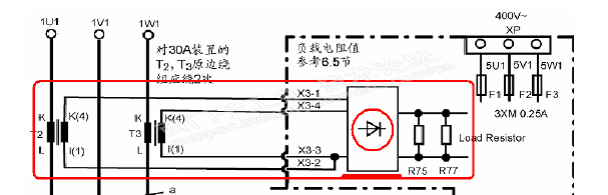

以下是引用老兵在2021-09-28 14:57:39的发言 >19楼：这张图来自6RA28吧...

引用19楼详细内容：

这张图来自6RA28吧？6RA24手册中也有类似的画法，但是那两个电阻已经跑到了整流桥的一次侧。

而在6RA70/80中，已经不再有整流桥的出现。

我想，这不是关键，关键是，系统要检测实际电流瞬时值，而不是有效值或者平均值，你整流完了，算什么值？怎么反映或者区别电流正反向？

以下是引用LLLWH在2021-09-28 10:06:03的发言 >12楼：电流互感器二...

引用12楼详细内容：

电流互感器二次接反后会使电流反馈的值变小，但不可能变成正反馈，因为PCB板电路识别的电流反馈值是直流电压，所以互感器二次电压需要整流，整流输出后经过标定后送给电流环，而整流器的输出极性不会因为互感器二次接反了输出极性就变了。见下图

你这也是想当然了。

你一定是没看过只开正桥而电流实际值是负的的情况。

找个装置，把两相电流互感器接反，只开电流环，限制住P150（或者P50150)，去看看电流实际值的波形，就知道了。

天生不宜做胜利者，自来没有胜利的欲望，只是不甘失败，十分十分不甘心失败。木心
