引用30楼详细内容：

电抗器是串联在线路中的。

正是因为它上面的电流不能突变，所以它后面的负载上电压不会突然上升。

但是它前面的（变频器输出端到电抗器）就会更尖。

但IGBT不怕呀，它有反并联二极管。

引用29楼详细内容：

乐版的图片中460V会不会是峰值、310是有效值啊？

我原来的理解，变频器后面加电抗器，应该是利用电感的特性，电感两端的电流不会突变，电感也是一个储能元件，只不过存储的是电流（电容存的是电压），这样就能平滑变频器的输出电流。那为啥不用电容来平滑电压呢？本胖的理解是电容的充电瞬间电流可能过大，损坏IGBT。这个理解是自己想的，不能保证是对的。

上面乐版说的电感的反电势带来更高的dv/dt，这个原来本胖还真没想过，现在仔细想想，还真是有可能，因为降低dv/dt，应该加电容才对啊，而电抗器是电感，应该不会降低dv/dt。但好像网上的资料公认的就是加了输出电抗器，会降低dv/dt，这个又是什么原理呢？本胖实在是想不清楚了。

引用27楼详细内容：

给你看看MM4的输出情况吧。（其他厂家的变频器我也没有）

这是单相220V的变频器，它的三相输出的线间电压（直流母线311V）应该是由+/-311V脉宽调制的输出构成。

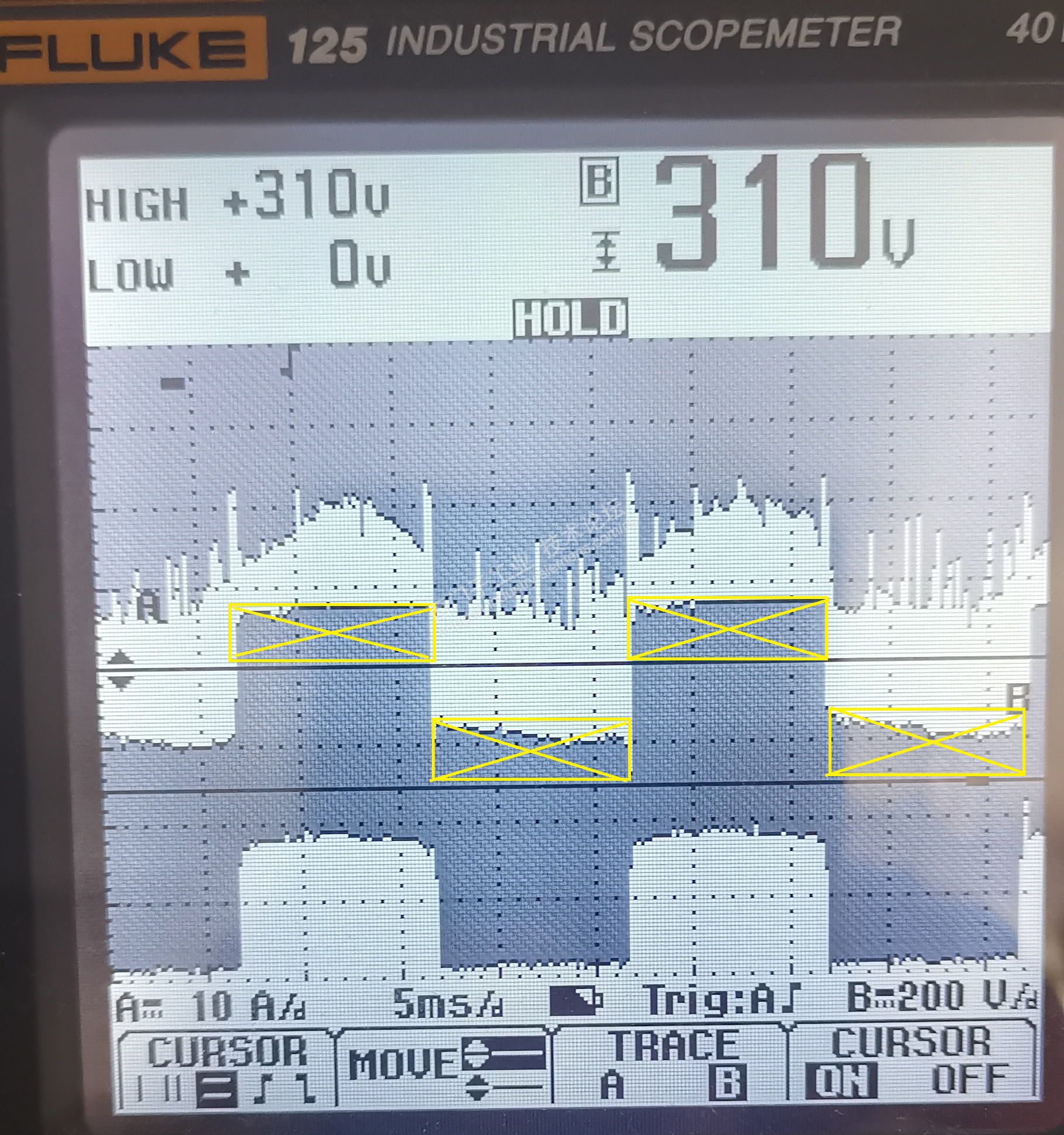

但实际上是这样滴！

为啥变成460V了呢？

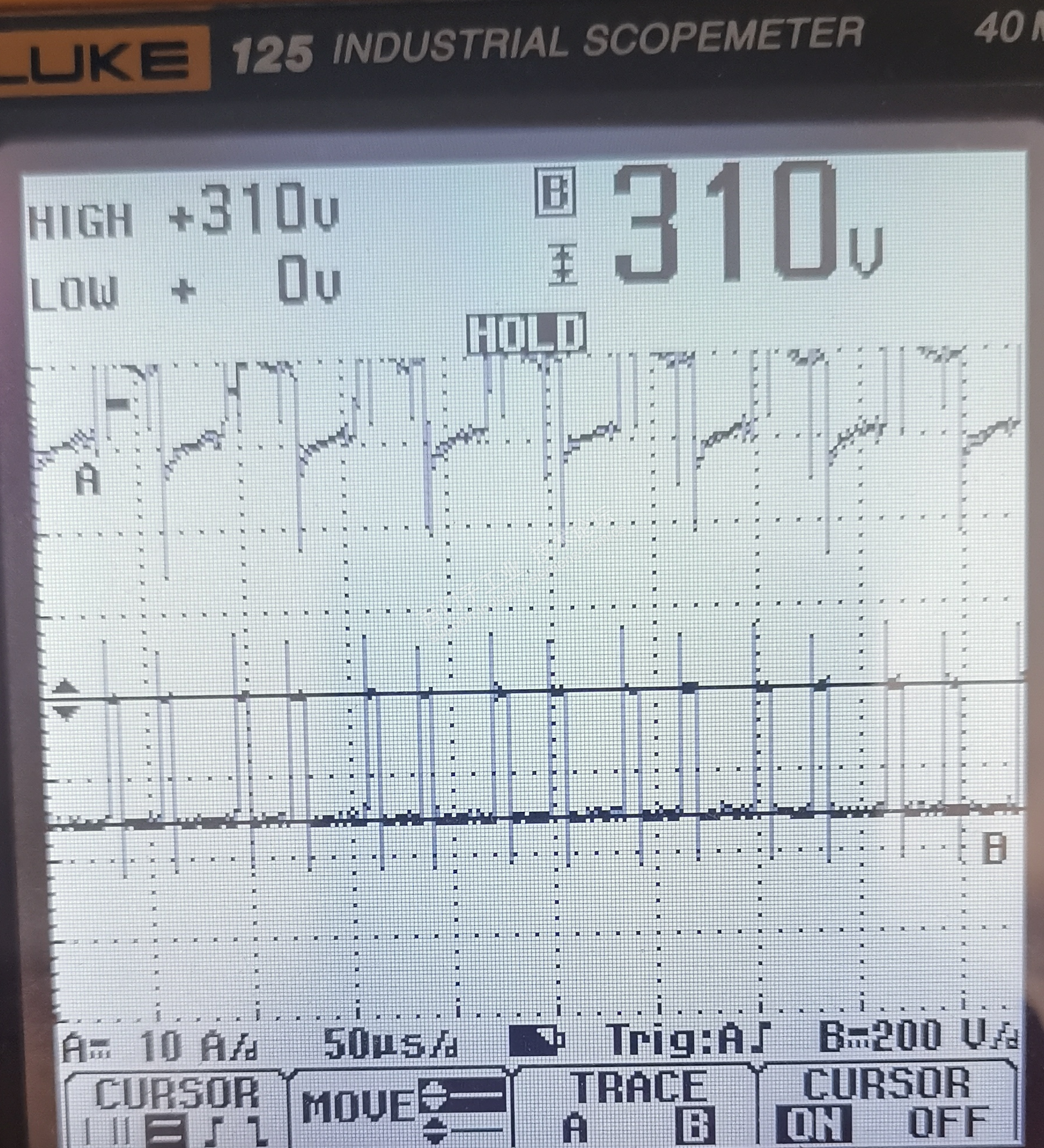

其实，把波形展开来看，原来是这样滴：（16kHz载波）

原来是它带的是电感性负载，在斩波调制的矩形脉冲，电感的反电势叠加为很高的dV/dt（每秒电压上升速率）

输出加装dV/dt电抗器，最多就是切掉这多余的毛刺！
