 一次西门子变频器的现场服务

返回主题列表
作者 主题
LLLWH
奇侠

经验值:7522
发帖数:649
精华帖:33
楼主    2018-05-16 12:20:04
主题:一次西门子变频器的现场服务 精华帖

   这是前几个月的事了,一天,我们的技术接到一个用户的电话,一台西门子MM430变频器有故障,故障内容是变频器的模拟量输出没有。下图是西门子变频器模拟量输出的接线端子图。


    到了现场后看到西门子变频器  12端   13端   连接的是用户的模拟量表,断开12端和13端的导线,单独测量端子12和端子13之间的阻值是1欧姆左右。马上告知客户您的12端和13端的模拟量负载短路了。仔细检查后发现了问题。下图是用户接在变频器12端和13端的表。


它实际是一块满度电流20毫安的纯电流表只是把刻度改成了hz,而且是8块这种表串接放在不同的地方,它们的总电阻加起来也就是1欧姆左右,直接接在变频器模拟量口,肯定是短路了模拟量口,经检测模拟量口已经坏了,变频器一共有两路模拟量口,另一个口,他们也这样接过,所以也坏了。

下图是用户的图纸 表HZ 是在柜门上安装的,HZ1-----HZ7  是在室外。


变频器维修好后,我给用户说如果还是这个接法模拟量口还会坏,需要改进。


   1  表的回路中需要串入500欧姆电阻。

   2  多个电流表串联使用是不准的,虽然可以显示,因为是多表内阻串联,误差大。


  最后没办法,找不到合适的电阻,找了一个近600欧姆的电阻串入了表中,虽然不准,但不会坏变频器了。

    经常有用户打电话说模拟量输出口用万用表电流档为什么量不出电流,只能告诉用户测量时要串入500欧姆电阻,不然会坏模拟量口的。

西山炮台
侠圣

经验值:2787
发帖数:162
精华帖:7
4楼    2018-05-18 10:30:28
精华帖  主题:回复:一次西门子变频器的现场服务

楼主的说法,不敢苟同。


模拟电压输出的,一般规定最小负载电阻,以防短路;

模拟电流输出的,一般规定最大负载电阻,以免带载能力不足;


楼主说的现象是变频器的模拟电流输出,负载电阻为1欧姆,为何不行?

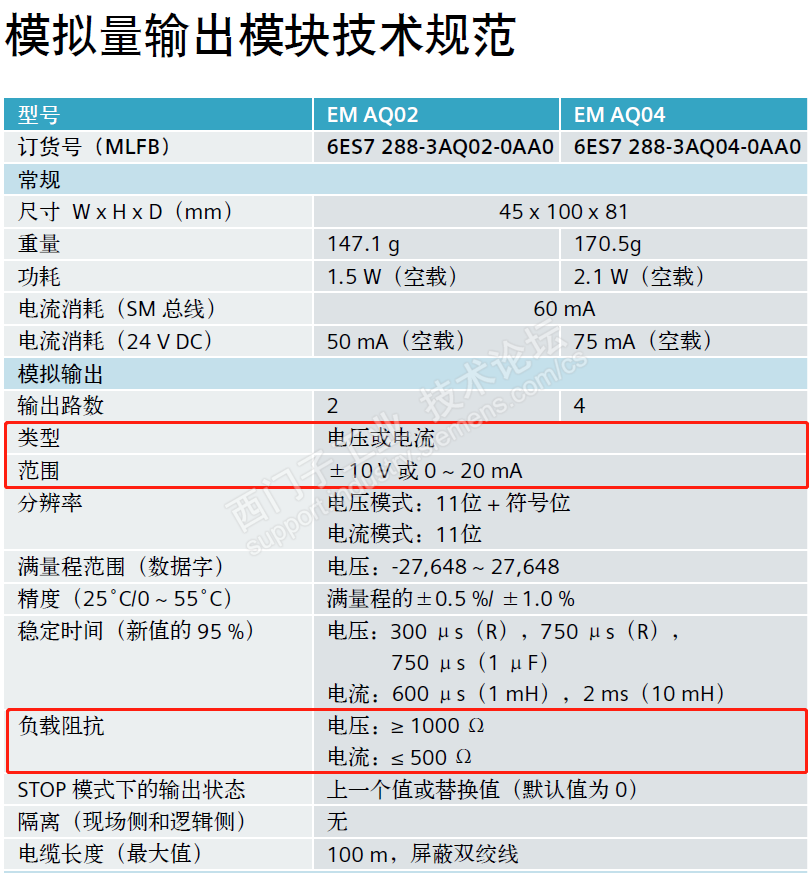

下图为PLC的模拟量输出模块的技术规范,如何解释?



LLLWH
奇侠

经验值:7522
发帖数:649
精华帖:33
17楼    2018-09-20 15:47:21
精华帖  主题:回复:一次西门子变频器的现场服务

好吧,分析一下I/O板的A/D口内部电路就好理解了。当模拟量输出口外部短路,或人为的用电流表直接测量模拟口,是不是模拟口短路一下就坏了呢,那也不一定,但如果是一个长时间的短路,模拟口坏是肯定的,为什么呢,内部输出电路中串入有一个限流电阻100欧姆的,有限流电阻了就坏不了吗,那要看短路时间,因为这个限流电阻是一个功率很小的贴片电阻,如果长时间短路,这个电阻肯定会烧的。本文介绍的这个案例就是模拟口长期短路,结果就是坏。



LLLWH
奇侠

经验值:7522
发帖数:649
精华帖:33
32楼    2018-09-25 13:08:30
精华帖  主题:回复:一次西门子变频器的现场服务

大家对这个内容有兴趣,我就给一些信息分享给大家。

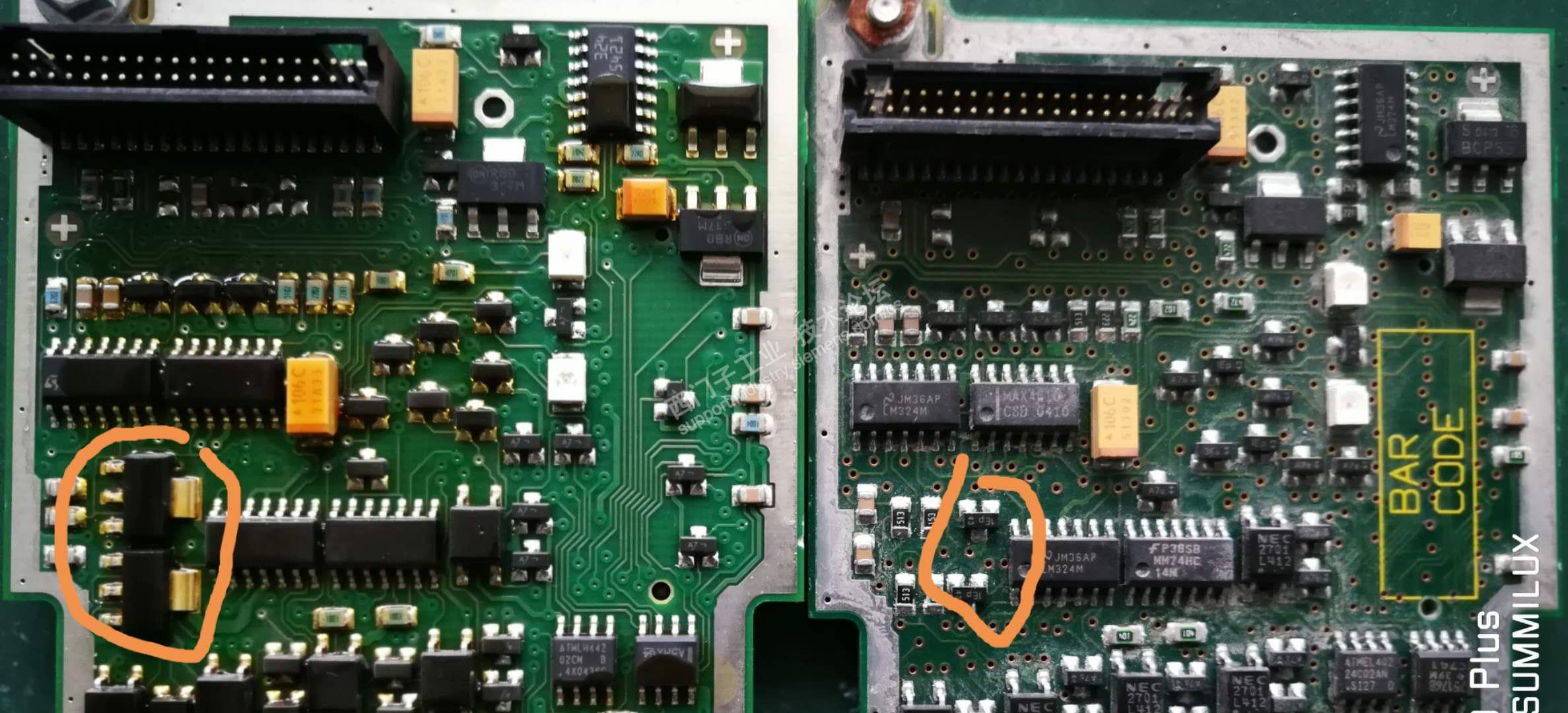

一代产品如果不完美,会升级硬件或软件的,下面是不同硬件版本对应的模拟量输出的调整管的不同,看一下体积就知道很可能新版本模拟口长期短路不会坏,因为新旧版本的三极管耗散功率不一样了。【但还是建议不要短路,短路它有什么意义呢】见下图。

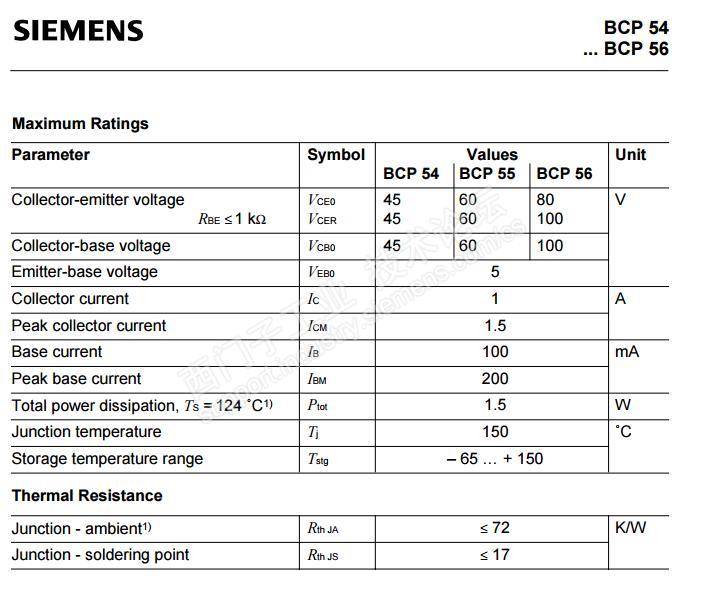

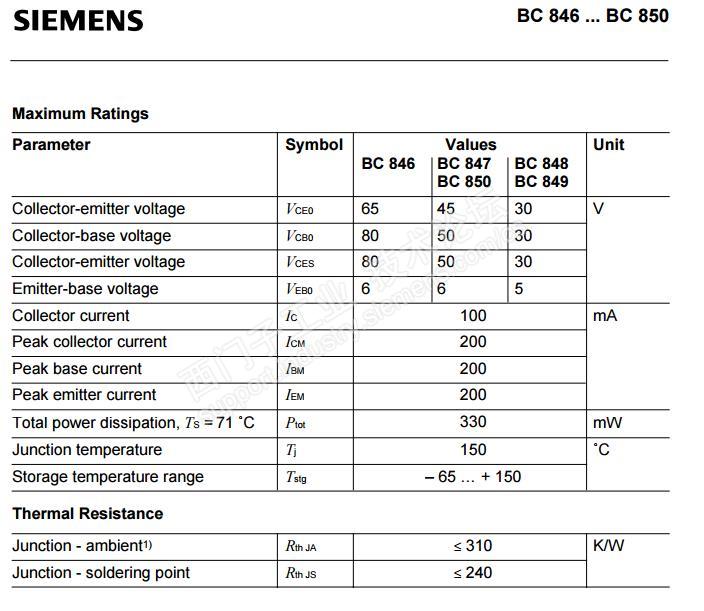

下面是两个硬件版本的三极管参数。


有兴趣的看看
