 帮我看看,为啥这个子程序里面的时间跑的特别快。

返回主题列表
作者 主题
zbhdm
至圣

经验值:12452
发帖数:1552
精华帖:1
楼主    2021-06-03 19:04:53
主题:帮我看看,为啥这个子程序里面的时间跑的特别快。 精华帖  精编帖

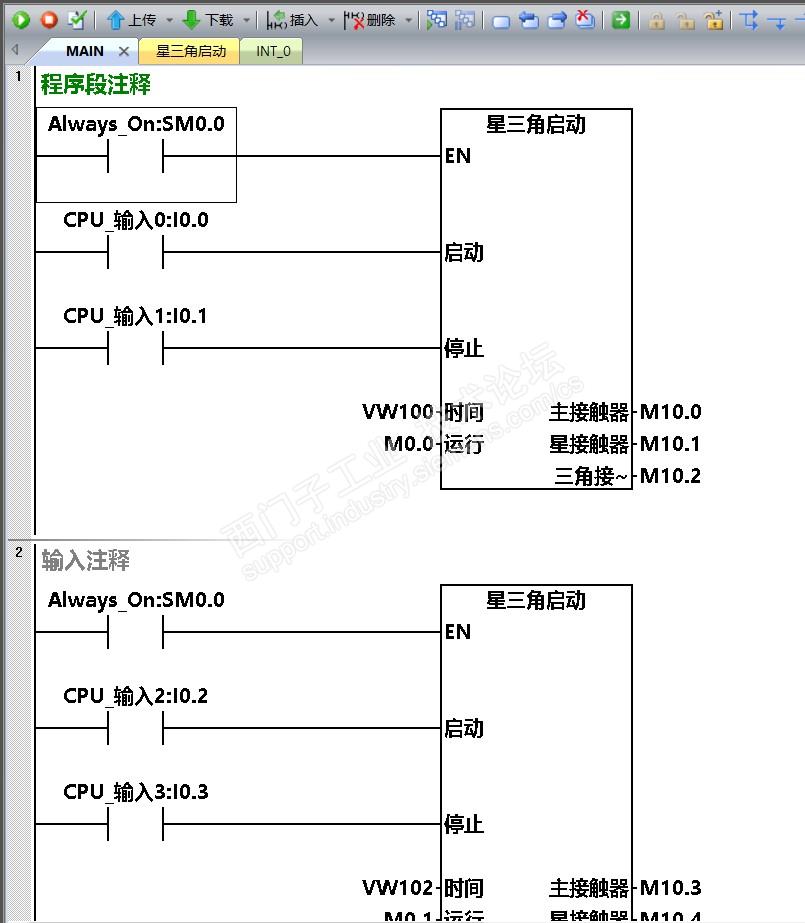

用SMW22在子程序中用于计时,就是对SMW22不断的累加。下载程序发现,这个累加的时间跑的的特别快,大约是正常时间的两倍。也就是定时5000ms,大约用时2s就到了。通过监控“时间”变量连接的vw100,也就2秒钟,就跑到了5000多了。

请教各位老师,这个程序编的有问题,还是SMW22用的不合适?




努力学习西门子
yanxiao
版主

经验值:26049
发帖数:11948
精华帖:43
3楼    2021-06-03 23:28:30
精编帖  主题:回复:帮我看看,为啥这个子程序里面的时间跑的特别快。

使用SMW22似乎也有道理,就是不知SMW22有多精准。


使用32位的1ms定时器更好,不会产生定时不准问题。

BITIM、CITIM

芳季
至圣

经验值:66283
发帖数:14657
精华帖:100
8楼    2021-06-04 18:37:20
精华帖  精编帖  主题:回复:帮我看看,为啥这个子程序里面的时间跑的特别快。

我问你一个问题,扫描周期0.9毫秒,那么这个计时器会写多少毫秒?它只能显示一毫秒,所以一个扫描周期白白多了0.1毫秒,误差就是这么来的了。

你们都没有感觉到有这个问题的吗?用这个来做计时,怎么会准的嘞?

芳季
至圣

经验值:66283
发帖数:14657
精华帖:100
9楼    2021-06-05 06:37:12
精编帖  主题:回复:帮我看看,为啥这个子程序里面的时间跑的特别快。

问题是22是增量,Citime是亚绝对。假设扫描周期是0.5毫秒,22只能最少显示1。3个周期,用22计算的计得3毫秒了。用Citime计算的第一个周期得0毫秒时差,第二周期得1毫秒时差,第三个周期可能还是1毫秒时差。这就是区别了。

22到底刷不刷新都是显示1。你就把这个1加进去了。

winter938
至圣

经验值:10673
发帖数:1561
精华帖:33
10楼    2021-06-05 08:19:46
精编帖  主题:回复:帮我看看,为啥这个子程序里面的时间跑的特别快。

      假设一程序扫描周期为1.4毫秒且是恒稳的周期,观察下面的数据

时刻       0  1.4  2.8  4.2  5.6  7

增量A         1     1     2     1    2(只对时刻的整数部分进行计算)

增量B         1     2     1     2    1  (对时刻数据小数部分四舍五入变成整数后进行计算)

      如果把增量AB拿来做累计都可以得到7这一结果,据此SMW22的数值采用的同样的获取方法的话楼主的程序应该是可以准确计时的。

      假设一程序扫描周期为0.4毫秒且是恒稳的周期,观察下面的数据

时刻       0  0.4  0.8  1.2  1.6  2

增量A         0     0     1     0    1(只对时刻的整数部分进行计算)

增量B         0     1     0     1    0  (对时刻数据小数部分四舍五入变成整数后进行计算)

      如果把增量AB拿来做累计都可以得到2这一结果,据此SMW22的数值采用的同样的获取方法的话楼主的程序也应该是可以准确计时的。

      问题就是SMW22的数值获取机制我们是不得而知的,尤其是后一种情形当扫描周期小于1毫秒时出现增量为0,此时是否还按上面的数据规律给出就有待验证了。如果不是楼主的程序计时在扫描周期小于1毫秒时会有问题。

工控爱好者
芳季
至圣

经验值:66283
发帖数:14657
精华帖:100
13楼    2021-06-05 13:57:23
精编帖  主题:回复:帮我看看,为啥这个子程序里面的时间跑的特别快。

你什么时候看见过22会显示0的?我估计无论什么小数位,都会被进位。就算5.01毫秒也写6毫秒。

有四舍五入当然误差没有那么大。四舍五入的实质是计算内部值是精确的,仅仅舍了出来的值用于非精密用途,所以舍弃也没什么所谓。

但是计时这事情,是不能舍的,每个周期都是3.5毫秒,无论你舍还是进,结果都是错误的,舍了,一直累加3毫秒,少了很多。进了,一直累加4毫秒。多了很多。都错。

唯独citime指令尺度是亚绝对的。随时来读取都是绝对值。0.5毫秒的扫描周期可能读得两个0的结果,

Zane
至圣

经验值:75766
发帖数:19245
精华帖:376
16楼    2021-06-05 22:14:21
精编帖  主题:回复:帮我看看,为啥这个子程序里面的时间跑的特别快。

扫描周期越大,使用SMW22的误差就越小,

10毫秒扫描周期的误差是< 10% ,

20毫秒扫描周期的误差是< 5%

Zane 注册自动化系统工程师 Always save before download
winter938
至圣

经验值:10673
发帖数:1561
精华帖:33
26楼    2021-06-10 21:31:01
精编帖  主题:回复:帮我看看,为啥这个子程序里面的时间跑的特别快。

从楼主24楼的数据看来T32显示的扫描周期不足1毫秒,SMW22每周期却显示1毫秒,证明芳季的担心是有道理的,可以采用我14楼的程序获取时钟数据。楼主顶楼的程序运行起来估计比实际时间会快一倍左右,拉长扫描周期这个误差会减小一些。如果把扫描周期拉长到1毫秒以上也许会是另外的情况。

工控爱好者
芳季
至圣

经验值:66283
发帖数:14657
精华帖:100
27楼    2021-06-10 22:58:50
精编帖  主题:回复:帮我看看,为啥这个子程序里面的时间跑的特别快。

1毫秒以上就变成1.1毫秒扫描周期,smw22每次都显示2毫秒,

20.1毫秒扫描周期,smw22显示21毫秒。

反正bitime就不会这么错啦。用bitime啦。
