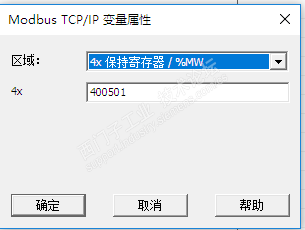

手机用户20180604694547 侠圣经验值:3778 发帖数:726 精华帖:3	楼主 2022-03-31 12:15:22 主题：smart与wincc通信使用结构变量方法分享 https://www.ad.siemens.com.cn/club/bbs/post.aspx?a_id=1755118&b_id=64&s_id=83&num=10#anch 之前分享了smart中模块化编程的方案，其中第5点提到了这个方案可以与WINCC的结构变量一起使用，这里我将分享一些这个方案。这个smart与wincc通过讯方式选择的是modbusTCPIP（opc的因为是在opc软件中配置地址，wincc中只需要读取，所有不能使用wincc的结构变量）。 1，smart中需要编写的程序。smart中需要写的编写MODBUS TCP SERVER的程序，这里设计为监控7个温度，温度传感器都是0到10V的，量程都是0到50℃。 moodbus TCP SERVER设置端口号为502（smart做modbus TCP SERVER一个端口号只能被一个客户端访问，如果想被多个访问需要在增加端口。）模拟量块中程序参考之前分享的。 2，PLC中数据结构展示。 3. wincc中结构变量创建。由于使用modbus TCP通信，结构有一点点不同，具体如下。 4.创建wincc中的MODBUS tcp连接。创建连接后需要修改参数，CPU类型选择984（选择不同CPU对应的数据结构不同，这里以984为例）；设置服务器地址，这个就是PLC的IP地址；设置端口号，端口在写PLC程序时设置，默认为502；从站地址不需要修改，默认255，需要勾选转换字类型为16位值。 5.数据连接，创建完结构变量和驱动就可以进行数据连接了。下面是7个温度传感器在PLC中的起始地址与对应的modbus地址。有了上面的对应表就可以在wincc中创建变量了，具体如下名称按设备名称，数据类型选择之前创建的结构变量类型;选择连接为创建modbus连接地址；地址区域选择4x保持寄存器，地址按照上表。以上为本次分享的全部内容，下面是plc的程序与wincc的地址表。欢迎大家来交流，看看有没有什么更好的办法。 Desktop.rar

作者

主题

手机用户20180604694547
侠圣钻石用户

经验值:3778
发帖数:726
精华帖:3

楼主

2022-03-31 12:15:22
主题：smart与wincc通信使用结构变量方法分享精华帖

https://www.ad.siemens.com.cn/club/bbs/post.aspx?a_id=1755118&b_id=64&s_id=83&num=10#anch

之前分享了smart中模块化编程的方案，其中第5点提到了这个方案可以与WINCC的结构变量一起使用，这里我将分享一些这个方案。

这个smart与wincc通过讯方式选择的是modbusTCPIP（opc的因为是在opc软件中配置地址，wincc中只需要读取，所有不能使用wincc的结构变量）。

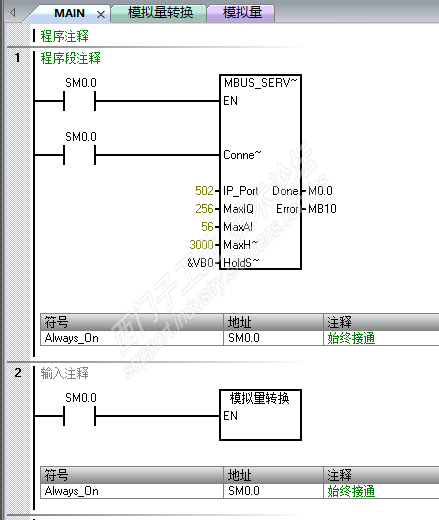

1，smart中需要编写的程序。smart中需要写的编写MODBUS TCP SERVER的程序，这里设计为监控7个温度，温度传感器都是0到10V的，量程都是0到50℃。

moodbus TCP SERVER设置端口号为502（smart做modbus TCP SERVER一个端口号只能被一个客户端访问，如果想被多个访问需要在增加端口。）

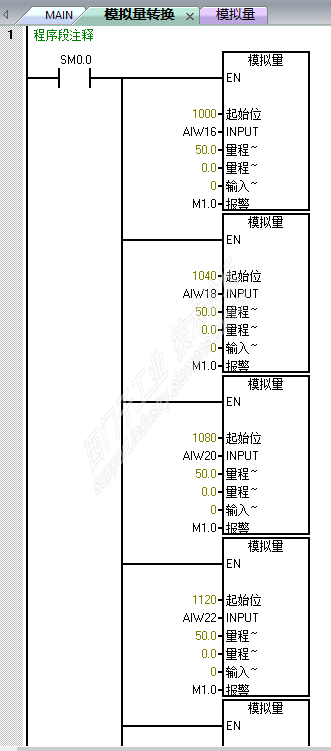

模拟量块中程序参考之前分享的。

2，PLC中数据结构展示。

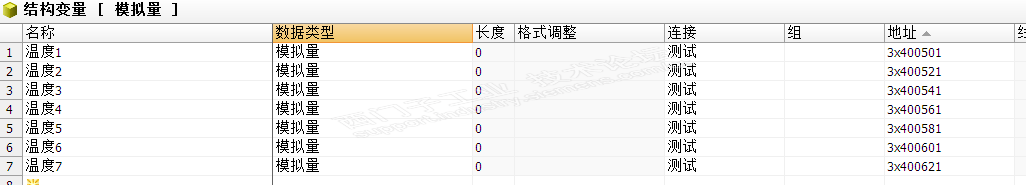

3. wincc中结构变量创建。由于使用modbus TCP通信，结构有一点点不同，具体如下。

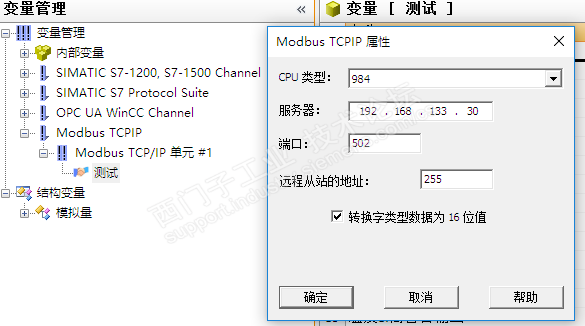

4.创建wincc中的MODBUS tcp连接。创建连接后需要修改参数，CPU类型选择984（选择不同CPU对应的数据结构不同，这里以984为例）；设置服务器地址，这个就是PLC的IP地址；设置端口号，端口在写PLC程序时设置，默认为502；从站地址不需要修改，默认255，需要勾选转换字类型为16位值。
