主题:WINCC一个趋势画面几乎搞定你想要的 精华帖

做趋势的时候,大家是不是觉得很烦?特别是客户有要求的时候,以下要求应该很合理:

1.根据仪表种类将曲线显示在同一趋势中

2.这个画面的仪表我需要用一个趋势显示

3.PID控制器我要将PV,SP,MV显示在一个趋势上

4、同一个设备的参数(如电流、频率、功率、扭矩)等需要显示在一个趋势上,哦,有可能我需要将所有的设备电流显示在一起

5.需要将这几个仪表(给你写一堆位号)显示在一个趋势上

……

在现场调试的时候你是不是很多时间都花在给客户做趋势上了?最后客户来一句先这样吧。后面可能……“这条曲线的颜色你给我改一下,我觉得不好”

下面让我用一个趋势画面几乎搞定客户所需或者你的所需。本趋势可以做到:

1.浏览任意趋势

2.任意添加多条曲线在趋势控件中显示保存

3.更改当前显示曲线的各种设置并保存

4.打开你先前保存的曲线组合显示

首先看一下主画面:

画面左上自动列出你组态的所有变量记录,当然为了好识别你一定记得变量名一定取得有意义。打开画面时右边趋势控件上没有曲线,你可以通过选中变量--》点击“Add Trend >>”按钮添加趋势,可以添加多条预组态好颜色、Value轴为Auto的趋势,这可以满足工程师随机查看趋势的要求。可以选中某条曲线,点击下图红色标记按钮将曲线移除。


当加载到趋势控件后你也可以通过“趋势配置”按钮打开趋势配置对话框,可以任意去配置你的趋势,如更改颜色、添加/修改Value Axes,选择趋势样式等等

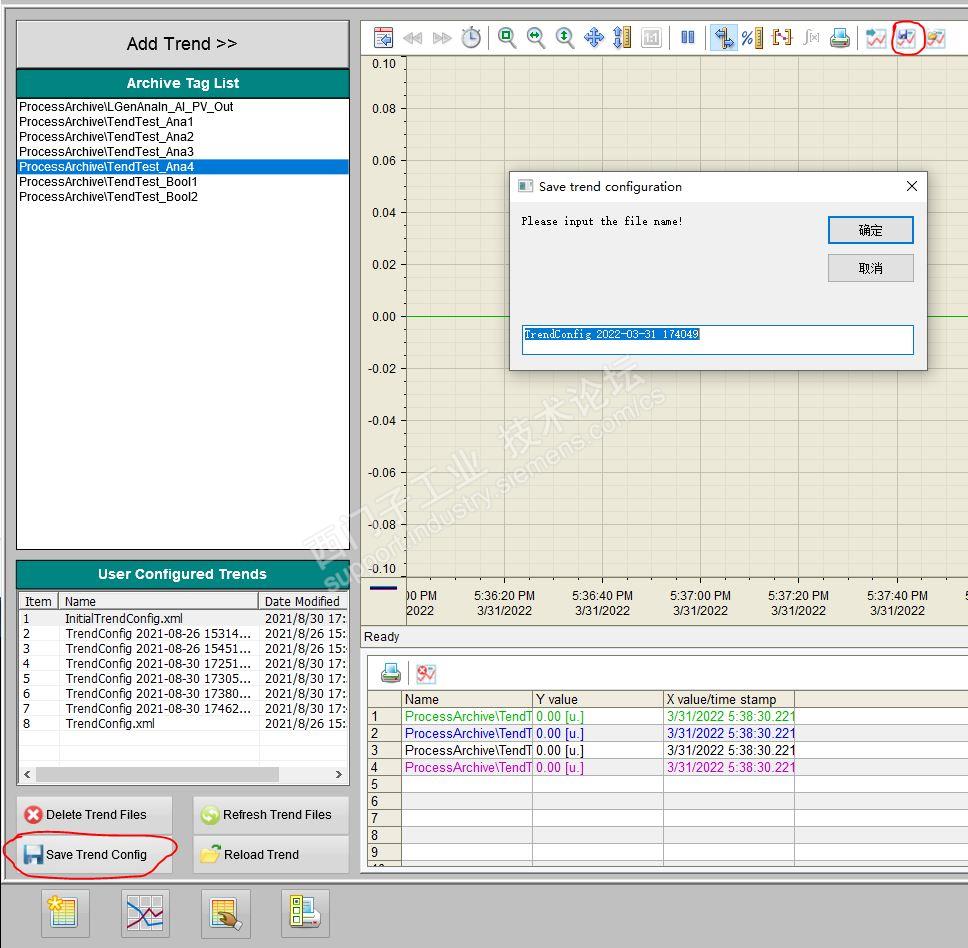

修改好的当前画面中的趋势配置可以保存,点击左下角的Save Trend Config按钮就可以把当前配置保存起来。保存时可以命名为你认为方便切有意义的名字,默认为“TrendConfig + 日期 + 时间”。保存后的配置显示在左下角的“User Configured Trends”中。当然,可以选中已有的配置,点击“Delete Trend Files”删除不需要的配置文件。

选中先前保存的趋势配置,点击“Reload Trend”可以查看你先前配置的趋势。

这样就是任何人都可以配置他想要的曲线组合、格式。相当于后期随时配置趋势而不用修改画面,是不是相当于一个趋势画面几乎搞定所有?!

另外在趋势控件的Toolbar中也自定义了如同左下角按钮同样功能的按钮(添加趋势、保存趋势配置、加载趋势)

实现方法其实也很简单:查找数据库列出所有趋势变量,添加趋势到控件,把当前控件中的趋势属性保存等等

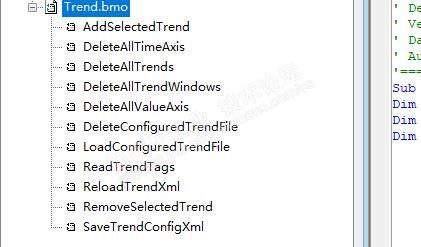

编写的脚本浏览:

配置文件自动保存在当前项目中,为了“bi”格,配置文件保存为xml格式:
