青春的微笑
侠士

经验值:1094
发帖数:173
精华帖:3

楼主

2022-05-08 13:18:56
主题：电机铭牌在变频器中的设置精华帖

电机铭牌如下图所示，在变频器设置的时候，如图2那么设置是否正确啊？

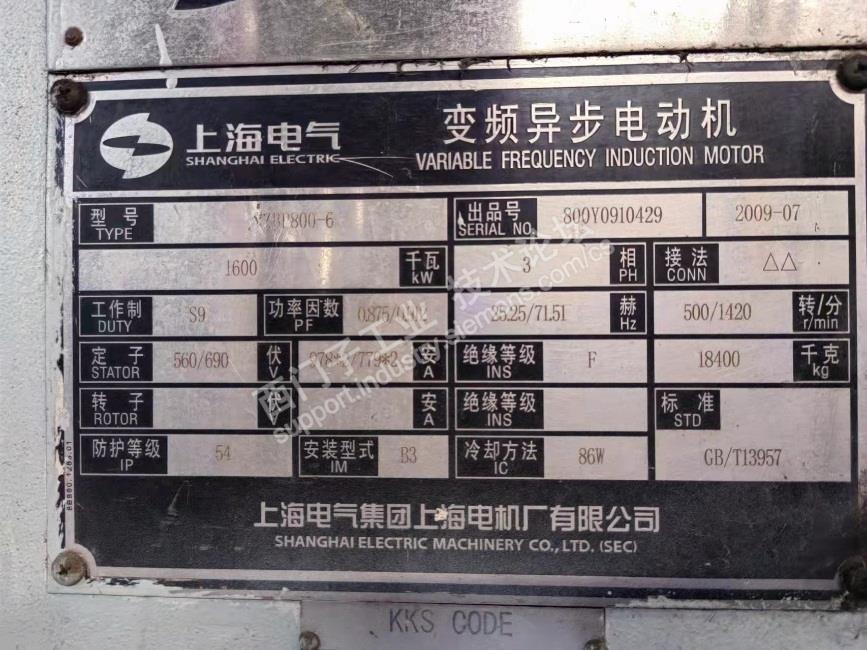

图1 电机铭牌数据

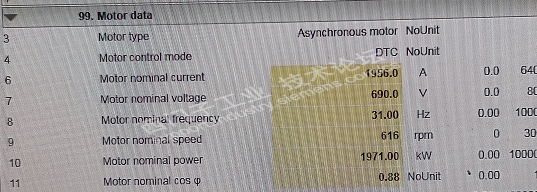

图2：变频器参数设置

每天进步一点点！

liul_sharp
奇侠

经验值:7030
发帖数:393
精华帖:54

3楼

2022-05-08 17:16:16
精华帖

主题：回复：电机铭牌在变频器中的设置

补充一下：

额定电压，按照弱磁时候的电压，也就是690V，而不是560V；

额定电流，就按照560V对应的额定电流来设置，这里双绕组就乘以2，设置1956A；

额定频率，按照弱磁找到弱磁拐点，就是刚到690V的那个点的频率。560V / 25.25Hz = 690V / 31.11Hz，设置31.11Hz；

额定转速，对应上述额定频率，616.04rpm；

效率：以560V这个点对应功率因数值0.875，用公式P=1.732*UI*cosφ*η，计算出效率值 η = 0.964 （注意双绕组）；

额定功率，按照上面的公式，重新计算出功率；P=1971.4kW
