1  概括

编码器模块SMC10 用于评估旋转变压器的编码器信号。

2  SMC10支持的编码器类别

对于不带 DRIVE-CLiQ 接口编码器的电机，其编码器模块SMC10支持的编码器类型，如下表：

表格2-1  SMC 10可接入编码器系统一览

SMC10模块的接口一览，如下图：

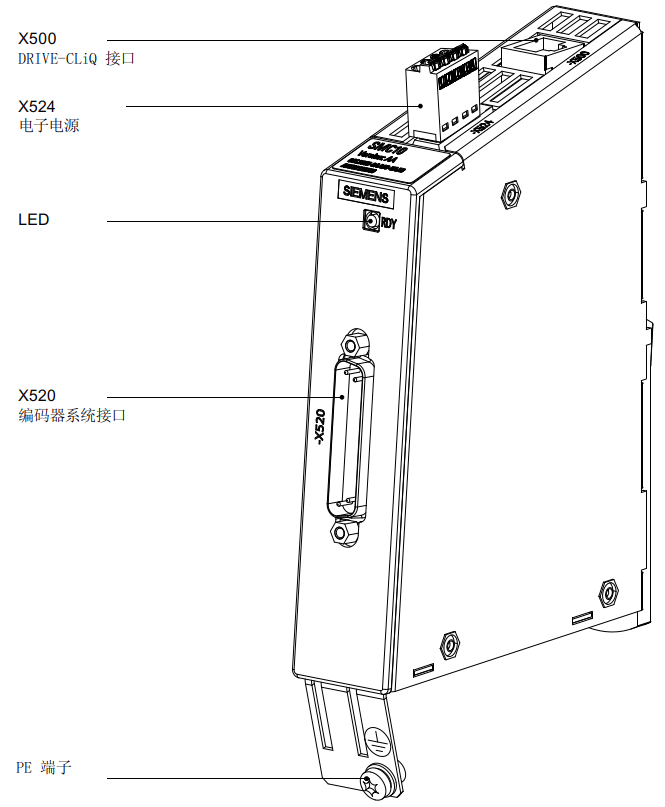

图2-1 SMC10 的接口一览

3  SMC10针对旋转变压器的接口与接线方法

3.1  X500 DRIVE-CLiQ 接口定义

DRIVE-CLiQ 接口的定义，如下表：

表格3-1  X500: DRIVE-CLiQ 接口

3.2  X520 编码器系统接口

X520:编码器系统接口定义，如下表：

表格3-2 X520:编码器系统接口

1) 温度测量的准确性：

- KTY: ±7 °C（含检测）

- PT1000: ±5 °C（Pt1000 公差等级 B 符合 DIN EN 60751，含检测）

- PTC: ±5 °C（含检测）

需要注意：

KTY 温度传感器极性接反可损坏电机

极性接反的 KTY 温度传感器无法识别出电机过热。过热可导致电机损坏。

应按照正确的极性接入 KTY 温度传感器。

3.3 X524 电子电源

X524电子点源的接口如下表：

表格3-3  X524:电子电源

	端子	功能	技术参数
	+	电子电源	电压：24 V (20.4 … 28.8 V) 电流消耗：最大 0.35 A 通过连接器中跳线的最大电流：20 A（15 A 根据 UL/CSA)
	+	电子电源
	M	电子地
	M	电子地
类型：螺钉式接线端子 2

3.4  编码器接线示例

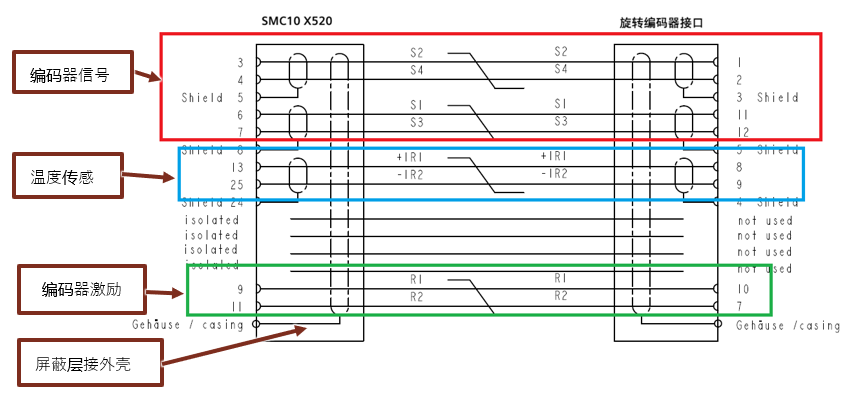

                                   图3-1 旋转变压器通过X520连接示例

如果是自己制作电缆，可单独购买SUB-D 25针插头，订货号：6FC9348-7HP00。

如果使用的是西门子电机，可直接选购预装配电缆，预装配电缆的详细信息请参阅D21.4样本第12章节MOTION-CONNECT 连接系统。

下载链接如下： https://support.industry.siemens.com/cs/de/en/view/109747019/zh

4   SMC10支持的编码器参考数据

4.1  SMC10的技术数据

编码器模块SMC10 技术数据，如下表格:

表格4-1  技术数据

4.2  旋转变压器最大可测量的频率（转速）

S120驱动电机时，旋转编码器接受的最大转速，如下表:

表格 4-2 最大可测量的频率（转速）

4.3  旋转变压器需要匹配的数据

从欧姆电阻 R 与电感 L 之比（旋转变压器的次级绕组）可以得知是否可以使用

SMC10来转换旋转变压器信号。参见下图：

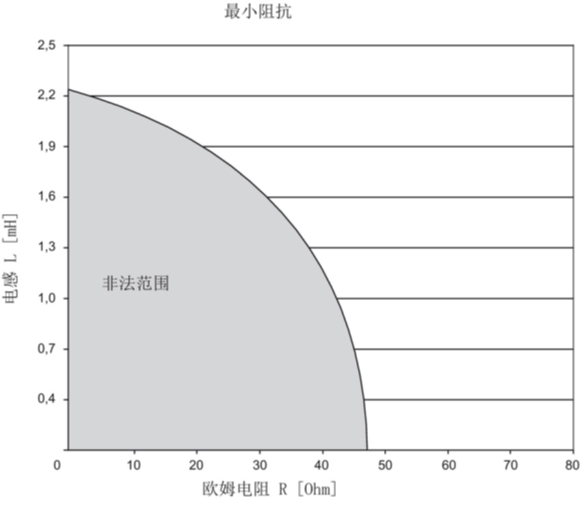

          图4-1  激励频率 f = 5000 Hz 时的可连接转子阻抗

根据上图进行检查时必须考虑到编码器制造商数据页中的阻抗 Zrs 或Zro（带短接或打开的输出端的 R1 和 R2 间的阻抗）。
