二代精简(2nd Basic)屏如何组态Sm@rtServer功能?

功能概述:

SIMATIC WinCC Sm@rtClient 应用程序与 SIMATIC WinCC Sm@rtServer 结合使用后,可通过工业以太网LAN或WLAN (无线)实现 SIMATIC HMI 系统的远程移动式操作与监视。

对用户的好处:

1. 可在任意地点访问HMI系统和过程数据的灵活的解决方案;

2. 通过使用远程控制将可避免高成本的现场服,将缩短计划外的非操作周期并提高系统生产力;

那么对于二代精简面板来说,如何组态此功能呢?

1. 从TIA Portal WinCC V14开始,二代精简面板中带PN口的屏已经开始支持Sm@rtServer功能。

但是该功能在运行时需要购买对应的授权,授权订货信息如下所示。


Sm@rtServer for SIMATIC Basic Panels
6AV2107-0CR00-0BB0

WinCC Sm@rtServer 针对 基本版面板 (6AV2107-0CR00-0BB0)

授权购买后,需要利用Automation License Manager将授权传输到触摸屏上,操作方法参见如下链接:

关于 WinCC(TIA Portal) 授权的一些实用信息?

2.具体组态:

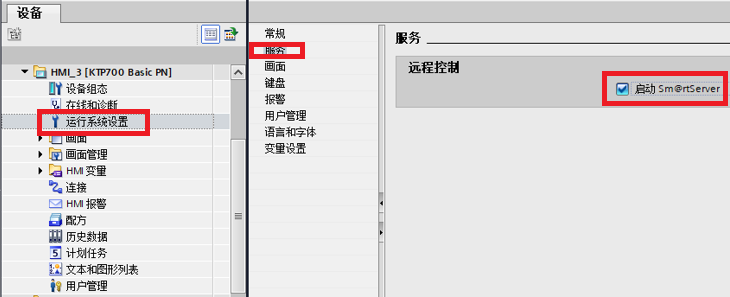

步骤1:激活Sm@rtserver功能。

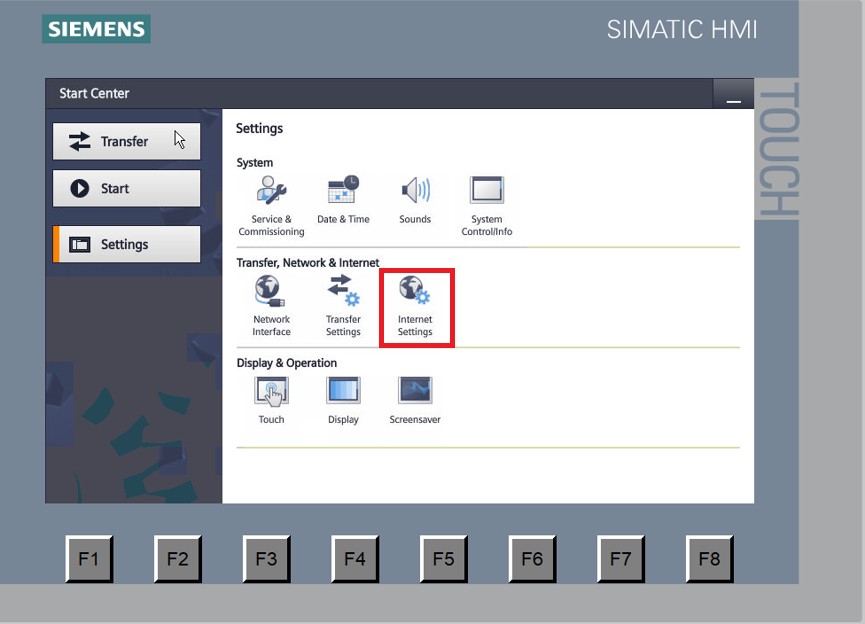

步骤2:打开触摸屏控制面板的Internet Setting选项。

  • Sm@rtServer ON/OFF:代表激活或关闭功Sm@rtServer能;
  • Start automatically after booting:如果Sm@rtServer与HMI设备一起启动而不是之后与项目一起启动,则激活 “Start automatically after booting”。
  • Close with Runtime:如果 Sm@rtServer 需要与项目一同结束,则激活“Close with Runtime”。
  • Accept Socket connection:确保“Accept Socket connection”开关已设置为“ON”。否则将无法使 Sm@rtServer 与客户端连接。
  • 步骤3:设置Password1和Password2。

    在 Passwort 1 或 Passwort 2 下分配访问 Sm@rtClients 的安全密码,
    如果使用此密码的 Sm@rtClient 需只读访问 HMI 设备,则激活“View only”复选框。

  • Enable empty passwords:允许设置空密码,适用于客户端连接服务器,不想输密码的时候。
  • Force Write Access:激活此功能时,当需要在屏上操作时,即需要从客户端方获取操作权限时,需要连续点击屏幕4次,然后输入Force Password,即可在屏上进行操作,完成操作权限的转移。
  • 步骤4:使用PC端客户端软件Sm@rtClient进行操作。首先需要保证PC和触摸屏都在同一局域网中,输入触摸屏的IP地址,点击Connet按钮输入配置的Password即可实现远程操作。

  • 如果未更改过Portal软件的安装路径的话,默认情况下,PC端的Sm@rtClient客户端软件的位置位于:
  • C:\Program Files (x86)\Siemens\Automation\WinCC RT Advanced

  • Sm@rtClient客户端软件也可以直接拷贝到未安装Portal软件的PC上直接使用。
  • 还可以通过手机客户端软件Sm@rtClient进行远程访问或者操作。具体可参考如下链接:

    使用智能手机远程监控精智面板(文档)

    智能手机访问Panel及WinCC的方案介绍(视频)

    下载链接如下所示:

    SIMATIC WinCC Sm@rtClient for Android

    备注:该应用程序适用于 SIMATIC HMI 二代精简面板,精智面板和 SIMATIC WinCC 高级版运行系统。
