配置中断

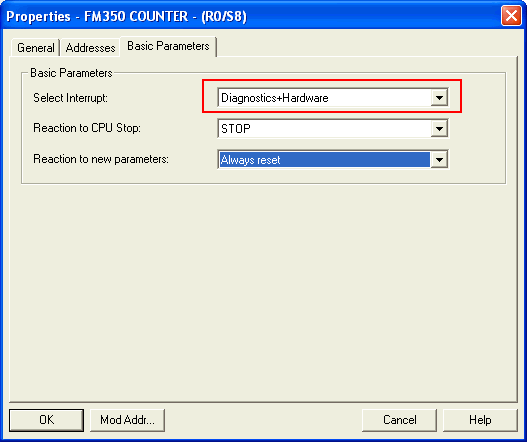

FM350-1模块支持硬件中断OB40和诊断中断OB82，要使用中断，就必须将这两个OB块下载到CPU中。首先要在模版组态里选择使能中断。右击FM350-1模块，选择“Object Properties”，选择“Basic Parameters”页：

图：属性

在“Generate Interrupt”(产生中断)选择“Yes”。

a: 在“Select Interrupt”(选择中断)中选择要使用的中断类型，备选的有“None”（无中断）、“Diagnostics”（诊断中断）、“Hardware”（硬件中断）、“Diagnostics+Hardware”（诊断中断＋硬件中断）。

b: CPU停止时FM350-1的工作状态

工作状态	解释
STOP	FM停止计数，切断输出
Continue	FM继续计数，不切断输出
Exit active job	单次/周期计数：FM继续计数直至达到限制值，后停止计数测量模式：FM立即停止工作 FM立即切断输出
Substitute value	计数模式下：FM停止计数；FM将预先设定的值（substitute value）送至输出通道，CPU再次运行时输出保持该数值直至下一个更新输出的操作；当重新设定“Reaction to CPU STOP”时，输出复位测量模式下：FM停止工作；输出复位
Keep last value	FM停止工作，输出保持当前状态，直至CPU再次运行，更新输出

c: 参数更新时，FM模块的工作状态

工作状态	解释
Always reset	FM停止工作，依照新的参数重新初始化
Only reset when parameters have been changed	仅当新的参数与原有参数不同时，FM停止工作，依照新的参数重新初始化

回到参数设置中，双击“Hardware Interrupt Enable”，进一步设置每个计数器通道的硬件中断条件。

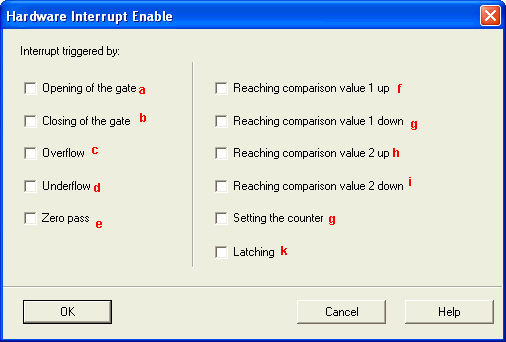

在计数模式下：

图2-9-2

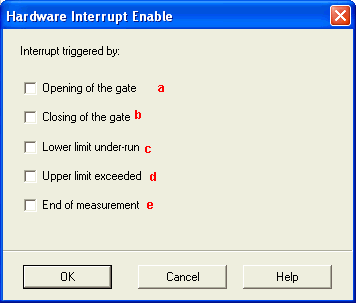

在测量模式下：
