PROFINET 中的硬件选择

PROFINET IO 系统中,主要设备为IO控制器(CPU)与IO设备(分布式IO),由于PROFINET基于交换式工业以太网,可以通过交换机灵活拓展网络。

CPUPROFINET IO总线的扩展能力

PCS7项目中的AS站可以是H CPU(S7-400HCPU410CPU410Smart)或者标准S7-400 CPU。它们对PROFINET IO的扩展方式和扩展能力有所不同。

·         H CPU必须通过集成的PN端口扩展PROFINET IO总线

·         S7-400标准系统CPU可以通过集成的PN端口或者CP443-1通讯模块扩展PROFINET IO总线.

Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_Hardware\image\image001.png

*CPU410 SMART的两个集成PN口总共允许扩展48IO设备。

支持系统冗余(System Redundancy)的PROFINET IO设备

PROFINET中通过系统冗余(System Redundacny,简称SR)功能来定义IO控制器与IO设备的冗余关系,与PROFIBUS中有所不同。根据冗余级别有S1,S2,R1,R2四个级别。

系统冗余是指IO设备通过PROFINET与两个容错的CPU之间进行通讯连接。该通讯连接可以通过任何网络拓扑(星形,树形,环形网络)的互连来建立。

Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_Hardware\image\image002.png

以下IO设备支持系统冗余功能(NAP S2):

Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_Hardware\image\image003.png

·         ET200M HF V4.0

·         ET200SP HF V3.0

·         Simocode pro V PN V1.2.0

·         SIMATIC S120

注意:ET200SP Simocode pro VSR功能要求PCS 7版本V8.1以上。

其它IO设备如ET200S,ET200SP STIE/PB Link, 变频传动设备等,因为不支持SR功能,只能做为单边IO设备,仅和冗余CPU中的一个通讯。

Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_Hardware\image\image004.png

PROFINET中的交换机(Switch)选择

PROFINET IO通讯可以在任何交换机网络中进行,对网络拓扑没有要求(星形,树形,总线形,环形,混合形网络均可),对交换机也没有特殊要求。只是在考虑实时性,MRP,拓扑等高级功能时需要对交换机进行选择,例如,选择西门子SCALANCE系列交换机。

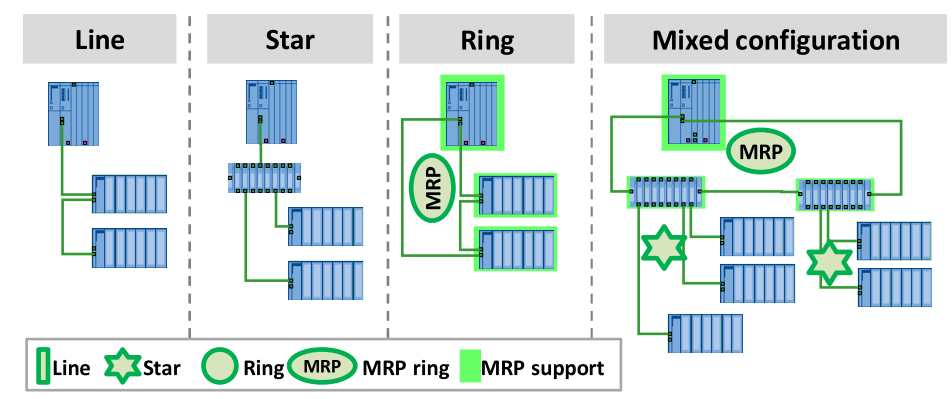

·         AS单站的网络拓扑方案

Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_Hardware\image\image005.png

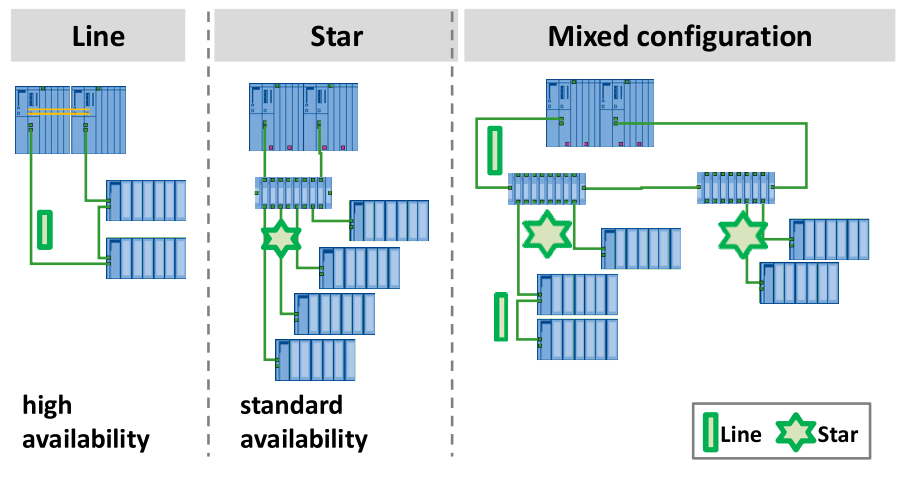

·         AS冗余系统的网络拓扑方案

Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_Hardware\image\image006.png

如果使用西门子SCALANCE系列交换机,在保障正常 PROFINET通讯前提下,可以提供高质量、可诊断可维护的PROFINET通讯方案:

·         PROFINET通讯具有高优先级

·         MRP环网冗余方案

·         支持PROFINET拓扑诊断功能,迅速定位故障网络设备

·         实现无介质更换备件

更详细信息请参考

SIMATIC PCS 7 with PROFINET – Typical Architectures and Engineering

https://support.industry.siemens.com/cs/cn/zh/view/72887082/en

STEP 7 V5.5中,哪些IO-控制器及IO-设备支持下列功能:IRT,优先启动,MRPMRPD PROFIenergy,共享设备,智能设备,等时模式,系统冗余和组态控制(Option handling)?

https://support.industry.siemens.com/cs/cn/zh/view/44383954

PROFINET应用中如何选择交换机

https://www.ad.siemens.com.cn/download/docMessage.aspx?Id=4343
