MPI方式下载(PC Adapter)



带MPI/DP口的二代精简(2nd Basic)屏都支持MPI下载。



下载电缆

使用西门子的正版电缆PC Adapter还有CP卡(例如CP5611,CP5711)等,都可以通过MPI方式给二代精简(2nd Basic)屏做下载。

PC Adapter也叫PC适配器,中间有个长方形的盒子,盒子上面有写订货号,使用之前请确认订货号是不是在下面的表中列出。

PC Adapter (232 接口)
6ES7972-0CA23-0XA0
PC Adapter USB
6ES7972-0CB20-0XA0
PC Adapter USB A2
6GK1571-0BA00-0AA0



下面是实物照片,在这里我们用PC Adapter USB A2为例,告诉大家MPI方式下载该怎么做。



二代精简(2nd Basic)屏上的设置

屏上电后 ,进入 Windows CE 操作系统,将自动显示Start Center。单击“Settings”按钮打开设置界面。



进入控制面板后,双击“Transfer Settings”。



将“Enable Transfer”和“Automatic”设置为ON。



返回控制面板,双击“Network Interface”。



参数设置:

  1. 地址,输入操作屏地址为 1 。
  2. Profile,选择MPI。
  3. 传输率,输入操作屏波特率为 187.5 kbps 。
  4. 最高站地址,设置为 126 。

注意:MPI 网络上的所有设备的波特率保持一致,站地址不要重复。



点击“Transfer”按钮,进入传输模式。



屏上面会显示“Waiting for transfer…”这段英文,屏上的设置就完成了。



电脑上的设置

在电脑的操作系统中点击“开始”菜单,打开“控制面板”选项。



在控制面板中,选中“Set PG/PC Interface(设置 PG/PC接口)”,双击打开。

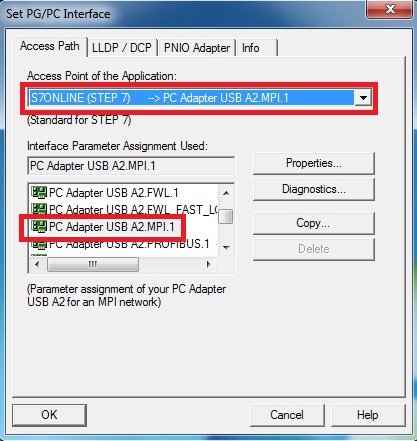

在“Access Point of the Application(应用程序访问点)”的下拉列表中选择“S7ONLINE (STEP7)”,在“Interface Parameter Assignment Used (为使用的接口分配参数)”中选择“PC Adapter USB A2 MPI”,然后单击右侧的“Properties(属性)”按钮,打开对话框。



参数设置:

  1. 勾选 PG/PC is the only master on the bus
  2. 地址,输入地址为 0 。
  3. 传输率,输入波特率为 187.5 kbps 。
  4. 最高站地址,设置为 126 。
  5. 单击“OK”确认设置。

注意:MPI 网络上的所有设备的波特率保持一致,站地址不要重复。



博途(Portal)软件中参数设置

在博途软件中,打开需要下载的项目文件,双击设备组态,选中二代精简(2nd Basic)屏的MPI/DP 接口,在属性窗口中,选择接口类型“MPI”,地址“1”,然后点击添加新子网。



双击设备和网络,并选中二代精简(2nd Basic)屏的MPI 网络连线,最高MPI地址选择“126”,传输率选择“187.5kbps”。



博途(Portal)软件中下载设置

在项目树中选中设备,点击工具栏中下载图标或点击菜单“在线” > “下载到设备”。当第一次下载项目到操作屏时,“扩展的下载到设备”对话框会自动弹出。

注意:这个话框在之后的下载中将不会弹出,下载会自动选择上次的参数设定进行。如果希望更改下载参数设定,则可以通过单击菜单“在线 > 扩展的下载到设备”来打开对话框以进行重新设定。



选择 PG/PC 接口的类型为“MPI”,PG/PC 接口为“PC Adapter USB A2”,接口/子网的连接为之前建立的子网“MPI_1”。选择完成后,点击开始搜索,软件将以该接口对设备进行扫描,如参数设置及硬件连接正确,将在数秒钟后扫描结束,此时“下载”按钮不是灰色的可以使用,单击该按钮进行项目下载,下载预览窗口将会自动弹出。

注意:如果 PC Adapter 没有被计算机正确识别,在 PG/PC 接口的类型中将无法选择 MPI,此时请检查 PC Adapter 的硬件连接及驱动安装。



下载之前,软件将会对项目进行编译,只有编译无错后才可进行下载,如发现编译错误请将错误排除后再次进行下载操作。如果项目中有组态用户管理和配方,需要选择“全部覆盖”,然后单击“下载”按钮来完成操作屏的项目下载。
