相关授权传输到触摸屏中

购买到的Audit或者ProDiag的授权是以U盘的方式装载,应该将U盘插在电脑上,然后通过授权管理器导入至本地硬盘,关于如何把授权从U盘导入到本地硬盘,请点击以下链接: https://support.industry.siemens.com/cs/cn/zh/view/75380544 参考《WinCC7.0授权的使用方法及常见问题处理》

本例程主要介绍如何传送Audit授权到触摸屏中:

1. 设置PG/PC接口

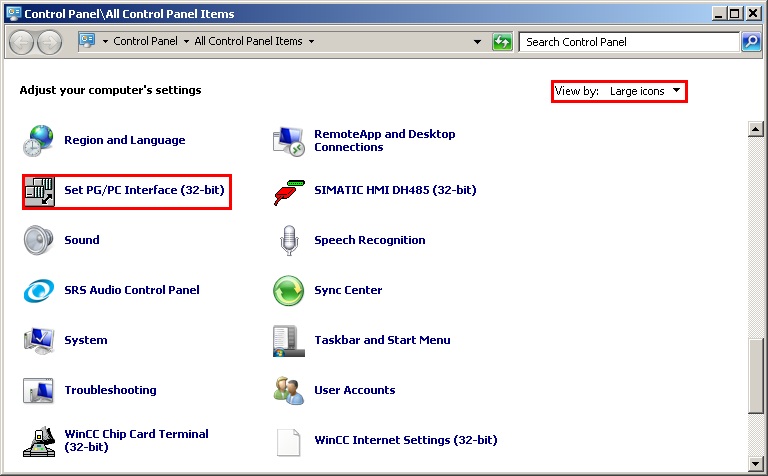

打开计算机的控制面板,将右上角的查看方式改为大图标,然后找到 “设置PG/PC 接口”或
“Set PG/PC Interface(32-bit)”并双击该图标。

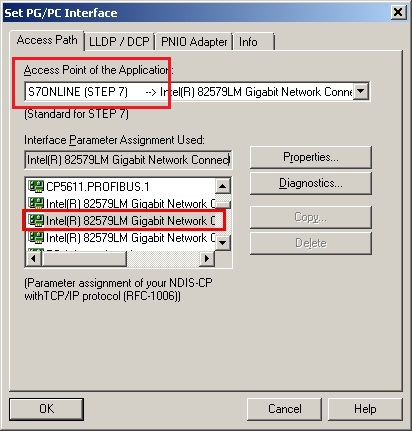

在弹出的窗口中上方的应用程序访问点的下拉菜单中选择 “S7ONLINE(STEP7)”,并在下方的接口参数分配(左下方滚动条)中选择 “计算机本地连接网卡名字.TCP/IP.1”的选项注意不要选择 “计算机本地连接网卡名字.TCP/IP.Auto.1”的选项

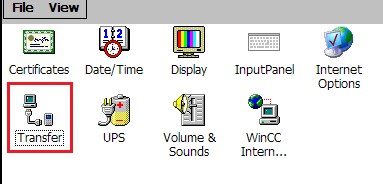

2. 检查HMI设备Transfer中的设置

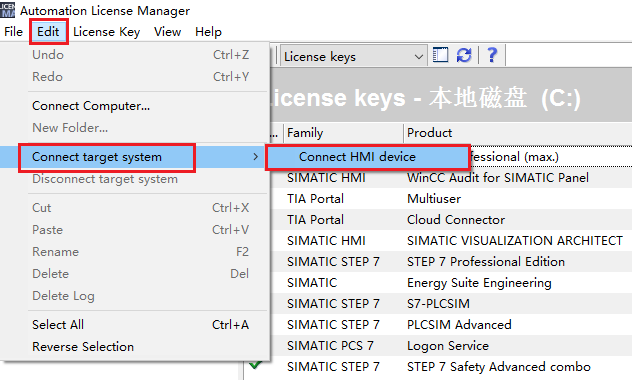

3. 在授权管理器中选择 Edit -> Connect target system -> Connect HMI Device

如果此选项是灰色的,按照以下方式处理:

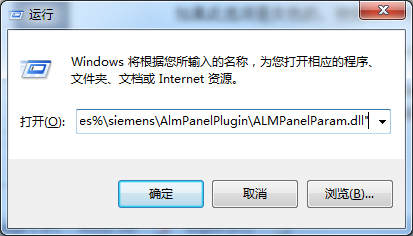

在“运行”中输入以下命令并执行:

"%WINDIR%\system32\RegSvr32.exe"

"%CommonProgramFiles%\siemens\AlmPanelPlugin\ALMPanelParam.dll"

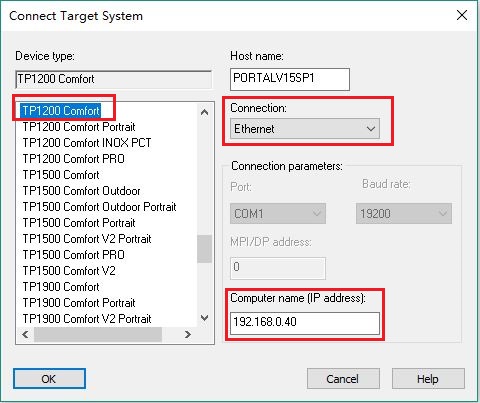

设定要连接触摸屏的设备型号、连接方式以及地址参数:

需注意:

1. Connection中的传输协议必须和触摸屏控制面板中的传输协议保持一致。

  • 如果Transfer Channel选择的传输协议为Ethernet,授权管理器连接HMI设备时Connetion中必须选择为Ethernet.
  • 如果Transfer Channel选择的传输协议为PN/IE,授权管理器连接HMI设备时Connetion中必须选择为PN/IE.

2. Computer name(IP address)下的输入框需要输入触摸屏控制面板中设置的IP地址或者站地址。

可以看到已经连接的触摸屏:

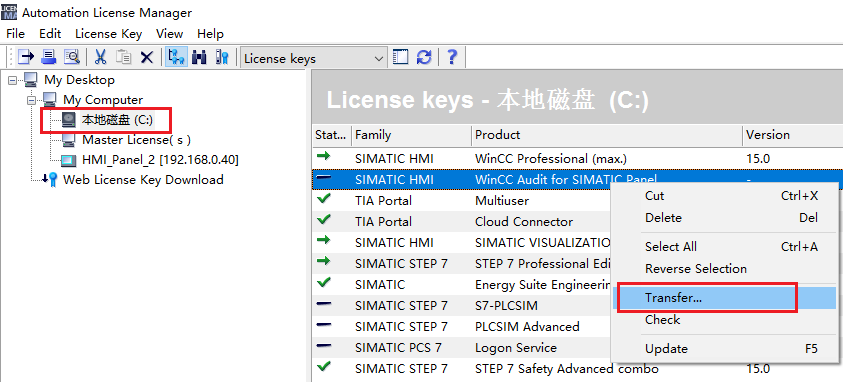

选择本地硬盘上的Audit授权,点击鼠标右键,选择Transfer:

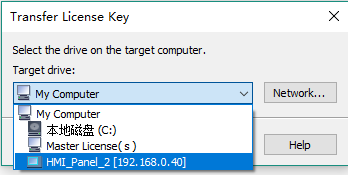

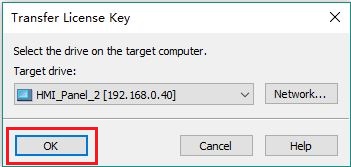

选中已连接的触摸屏,点击OK:

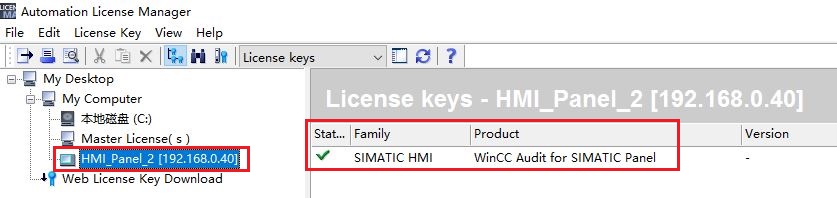

选中已连接的触摸屏设备可以查看授权是否导入成功:

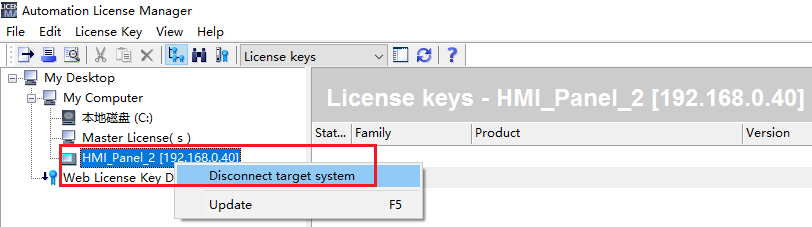

此时授权传输完毕。点击触摸屏,选择“Disconnect target system”断开授权管理器和触摸屏的连接。



4. 注意事项

遇到以下几种情况务必使用授权管理器将授权进行备份,可以备份到本地硬盘或USB设备中。

  • 更新OS
  • 恢复出厂设置
  • 项目的备份和恢复

5. 备注

  • 如果使用SIMATIC ProDiag功能,授权导入的步骤和传送Audit功能的步骤一致。
  • 从触摸屏中导出授权的步骤和导入授权的步骤类似。
  • 本文仅是以以太网的方式演示如何传送授权,如果使用MPI电缆/CP卡/USB线也是可以传送授权的,同样需要注意传输协议的选择。
