SIMATIC HMI 面板选型注意事项(选型入门)



面板类产品选型,建议参考以下注意事项:



1. 通信

面板选型首要考虑通信是否能满足项目要求,例如:能和什么控制器(PLC)通信,最多连接几个控制器(PLC)等。

面板的通信接口参数也需要了解,例如:是否有对应的物理接口,如果面板仅有MPI/DP接口,就不可能做以太网通信。



2. 尺寸/工作环境

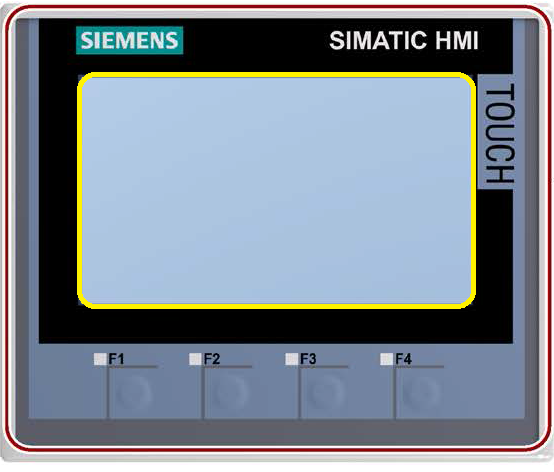

面板尺寸包括显示区尺寸、前面板尺寸、开孔尺寸。图1中黄色区域是面板显示区,显示区尺寸指的就是这个区域的大小,样本或手册中的几寸屏,是指显示区对角线长度,单位为英寸。下图中红色区域的尺寸是前面板尺寸,产品尺寸中会提供高度、宽度等。

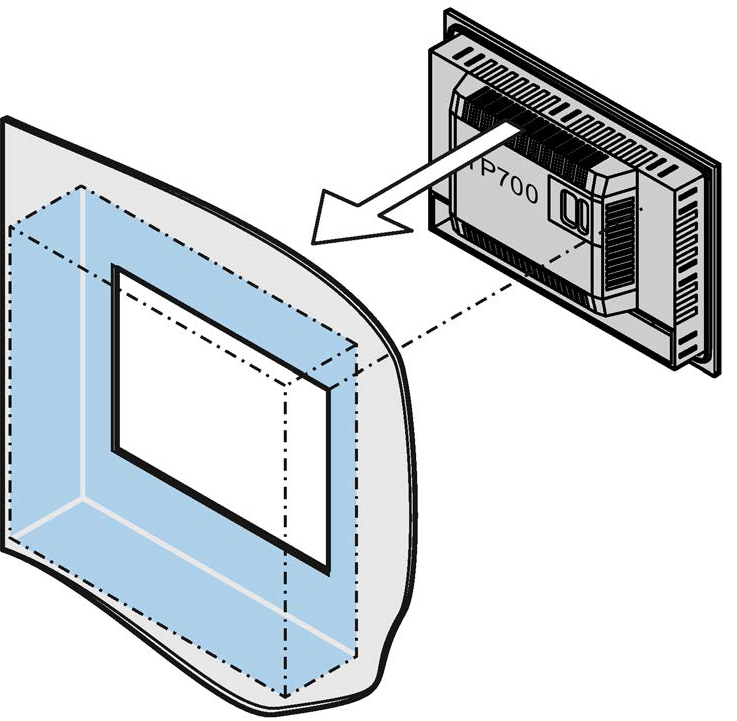

图2中是面板安装示意图,产品尺寸中会提供开孔高度、宽度等。



除了考虑面板在现场的安装,还要注意现场的工作环境对面板的要求。例如:温度、湿度、防护等级等。这些参数都关系到面板是否能在所处环境中正常工作。 如果涉及在易爆、船舶等工作环境选型,请参考以下链接:

哪些面板符合北美的 FM 防爆标准?

http://support.automation.siemens.com/CN/view/zh/36489314(点击)



西门子目前提供了哪些操作面板和平板面板可用于易爆环境(Ex2/22)?

https://support.industry.siemens.com/cs/cn/zh/view/291285(点击)



哪些面板拥有船级认证?

http://support.automation.siemens.com/CN/view/zh/36727563(点击)



精智(Comfort)面板目前已经取得了CCC认证。

http://www.ad.siemens.com.cn/productportal/Prods/HMI/Comfortpanel/Q4_selection/FAQ10_Comfortpanel_3c.html

3. 功能/技术参数

不同系列的面板,功能上会有很大差异。并且即便同系列的面板,技术参数也会有不同。 常用的人机界面功能,例如:变量记录/报警记录(历史数据)、配方、连接打印机等。

下面的选型入门文档,我们会概述几类常用面板的功能,以及如何获取面板的功能信息。 通过面板的技术参数,可以进一步了解产品的详细信息,例如:能创建多少个变量、能创建多少个画面、能存储多少条报警信息等。并且会告诉大家如何获取面板的技术参数。



SIMATIC HMI 面板选型快速入门

https://support.industry.siemens.com/cs/cn/zh/view/109754189(点击)
