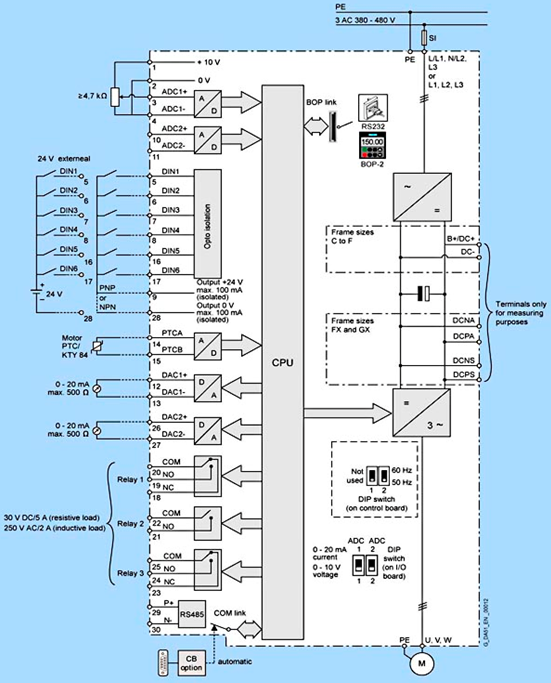

MM430接线图

端子说明：

• 1、2端子为DC10V电源输出，1为+10V、2为0V，如果使用该电源给电位器供电，电位器阻值必须大于4700欧姆
• 3、4端子为模拟量输入1，3正、4负，可连接电压信号（例如0~10V）或电流信号（0~20mA或4~20mA），通过DIP1开关和参数选择
• 10、11端子为模拟量输入2，10正、11负，可连接电压信号（例如0~10V）或电流信号（0~20mA或4~20mA），通过DIP2开关和参数选择
• 5、6、7、8、16、17端子为变频器数字量输入
• 9、28端子为DC24V电源输出，9为+24V、28为0V，该电源最大输出能力为100mA
• 12、13端子为变频器模拟量输出1，12正、13负，只能输出电流信号（例如0~20mA或4~20mA）
• 26、27端子为变频器模拟量输出2，26正、27负，只能输出电流信号（例如0~20mA或4~20mA）
• 18、19、20端子为变频器继电器输出1，该触点支持DC30V/5A或AC250V/2A负载，18和20为常闭触点，19和20为常开触点
• 21、22端子为变频器继电器输出2，该触点支持DC30V/5A或AC250V/2A负载，21和22为常闭触点
• 23、24、25端子为变频器继电器输出3，该触点支持DC30V/5A或AC250V/2A负载，23和25为常闭触点，24和25为常开触点
• 29、30端子为变频器自带的RS485接口支持USS协议，29为P+、30为N-
• 14、15位电机温度传感器接口
