S7-400H S7-200的通讯方式



S7-400 H 系统和S7-200之间的通讯可以通过两种方法实现。

·         通过CP243实现以太网的通讯

·         通过Y LinkEM277,实现基于DP总线通讯

组态文档:

S7-400H如何与S7-200通讯

https://support.industry.siemens.com/cs/cn/zh/view/78906468

如何实现S7-400H S7-200 以太网通讯



由于S7-400H冗余控制器由RACK0RACK1两个子系统组成,每个子系统包括单独的控制器和CP443-1以太网通讯模板。为实现冗余系统与S7-200建立通讯,需要建立S7-200RACK0RACK1控制器的通讯,双方在交换的数据里发送心跳检测信号。通过心跳信号判断两个连接的通讯状态,决定程序里采用哪个连接的数据,实现了通讯的冗余

对于S7-400H V6 CPU而言,可以通过集成PN口或CP443-1S7-200 CP243建立“Unspecified”S7连接,在连接中指定对方的IP地址和TSAP号来实现数据通讯。

如何实现S7-400H S7-200 DP 通讯

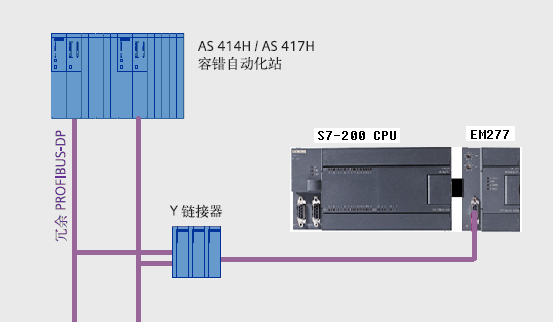

为实现冗余S7-400HS7-200 之间的DP通讯,用户需要额外购买Y-Link以及EM277模块。Y-Link模块用于将冗余DP总线转变为单一DP总线,系统结构如图所示。

Description: Description: C:\Users\PCS7\Desktop\PCS7_TOP1216\Communication\S7_200\image\image001.png
