Plant Bus工厂总线与Terminal Bus终端总线

PCS 7系统的网络结构分为两层，分别是终端总线（Terminal Bus）和工厂总线（Plant Bus,又称系统总线System Bus）。

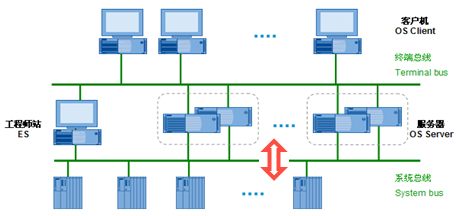

· 工厂总线用于PC和控制器（AS）之间的通讯，例如，OS服务器/单站和AS控制器之间的通讯以及ES和AS控制器之间的通讯。

$Description: Description: C:\Users\PCS7\Desktop\PCS7_TOP1216\PCS7_OS_Structure\OS_Structure_Plantbus_Systembus_General\image\image001.png$

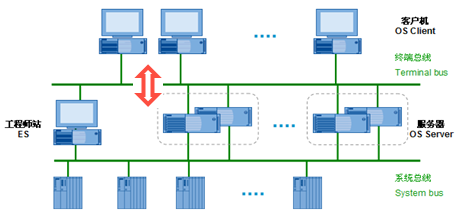

· 终端总线用于PC之间的通讯，例如，客户机和服务器之间的通讯以及工程师站和OS之间的通讯。

$Description: Description: C:\Users\PCS7\Desktop\PCS7_TOP1216\PCS7_OS_Structure\OS_Structure_Plantbus_Systembus_General\image\image002.png$

工厂总线和终端总线都是都是采用符合国际标准802.3的工业以太网，传输介质可以是工业用双绞线或光纤。每个PC站都必须配置独立的网卡分别布署在两个总线中。因此，PC站至少需要两个网卡，对于冗余的PC站，可能需要三个网卡（第三网卡用于OS间的同步）

注意：在项目规划时，需要为工厂总线和终端总线指定不同的IP网段进行区分

组态工厂总线和终端总线

工厂总线的配置在PCS7项目中，通过对每个OS项目的PC站组态来进行设置，总线信息将加载至SCE中。

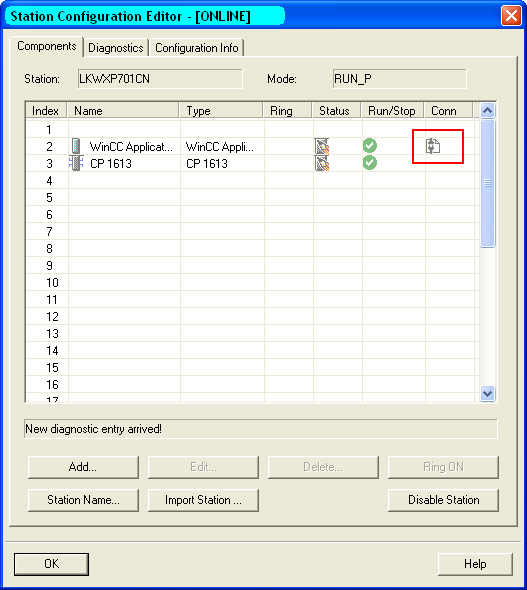

$Description: Description: C:\Users\PCS7\Desktop\PCS7_TOP1216\PCS7_OS_Structure\OS_Structure_Plantbus_Systembus_General\image\image003.png$

终端总线的配置在每个OS站的计算机的Simatic Shell中进行设置。

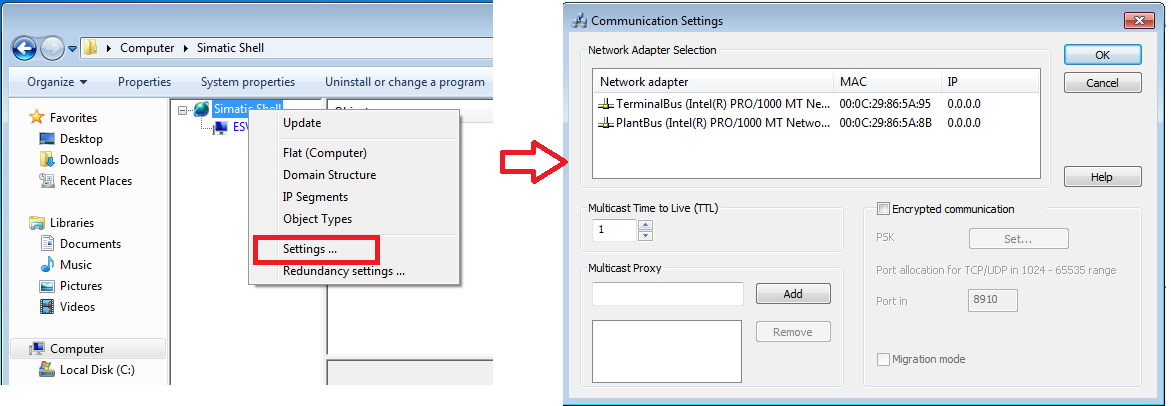

$Description: Description: C:\Users\PCS7\Desktop\PCS7_TOP1216\PCS7_OS_Structure\OS_Structure_Plantbus_Systembus_General\image\image004.png$

Simatic Shell类似于西门子版的“网上邻居”，选择正确的终端总线网卡后，在Simatic Shell中将显示网络中可通讯的西门子PC站。

为了满足过程生产的可靠性和鲁棒性，通常推荐在PCS 7中使用独立的工厂总线和终端总线。共用工厂总线和终端总线的应用往往是以牺牲系统性能换取布线的微量精筒和成本降低，参考以下FAQ的注意事项：

在PCS 7系统中共用工厂总线和终端总线，有何要求？：https://support.industry.siemens.com/cs/cn/zh/view/43273606

可在环型结构中使用 SIMATIC NET 的网络组件来设置容错工厂总线和终端总线。这些网络组件使得终端总线可以不受限制地运行。例如，即使模块之间连接的电缆损坏，通讯仍不会中断。

如果对网络通讯有更高的可用性需求，还可以实现双环网的冗余工厂总线和终端总线配置。

在项目中根据实际生产需求和经济情况来进行总线方案的选择。

· 容错终端总线

· 容错工厂总线

· 冗余容错终端总线

· 冗余容错工厂总线

更多信息参考文档《SIMATIC 过程控制系统 PCS 7 容错过程控制系统》，链接：https://support.industry.siemens.com/cs/cn/zh/view/90682535
