PCS 7系统中组态PROFINET

可以进行以下三类功能的组态

·         PROFINET IO System必要

·         PROFINET IO Domain(MRP):可选

·         PROFINET Topology拓扑视图:可选

注意:PCS7IO通讯和IO诊断等功能通过PROFINET IO System配置即可实现,MRP和拓扑视图仅在有实际需求时才需要进行配置。

PROFINET IO System

进行组态之前的基本说明:

·         在一个PROFINET网络中,所有网络设备的设备名惟一(类似于PROFIBUS DP总线所有站点的DP地址惟一),设备名是PROFINET网络中所有设备的惟一识别ID

·         IO控制器的设备名,设备IP在下载CPU组态时自动加载

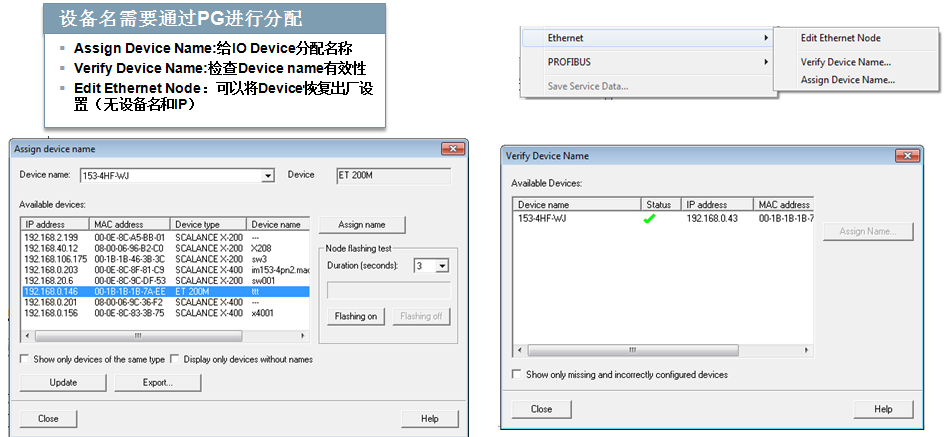

·         IO设备的设备名必须通过PLC->Ethernet->Assign Device Name进行分配,类似于PROFIBUS DP从站通过拨码开关设置DP地址。更换备件时需要通过PG将新设备(出厂时无设备名)分配为被更换设备的设备名称,或者通过MMC卡传递设备名。

Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_Configuration\image\image001.png

·         如果要实现PROFINET IO设备备件替换无需移动介质/PG,则需要组态拓扑功能。

·         CPU程序定义的设备名与IO设备的实际设备名匹配后,才能建立IO通讯。

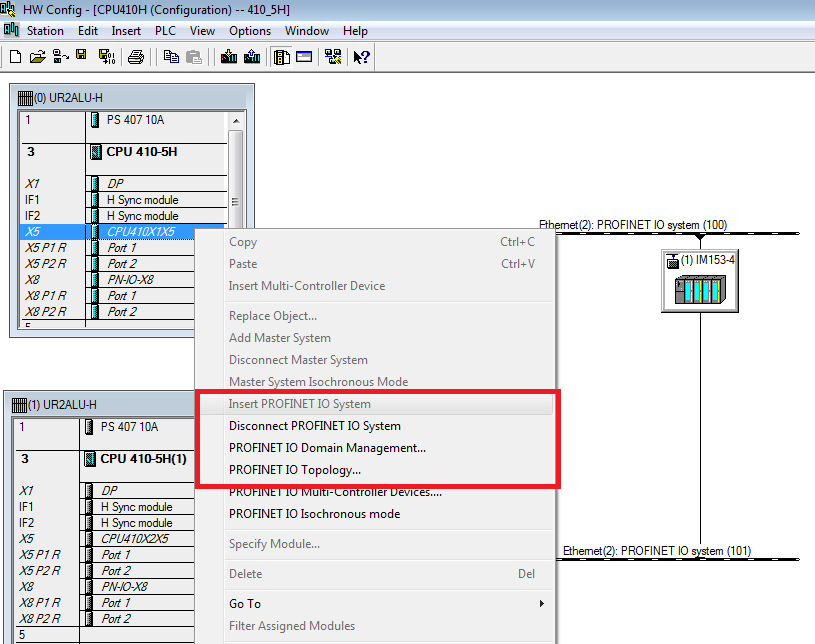

PROFINET IO组态包括IO控制器、IO设备、IO总线的参数配置。IO模块的配置与PROFIBUS基本一致,不再重复。

Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_Configuration\image\image002.png

·         IO控制器(Controller:CPUPN端口做为IO控制器,选中端口插入一个PROFINET IO System。对于冗余CPU,同一端口接入一个物理网络,管理一套IO设备,PN端口的设备名和IP地址不能相同

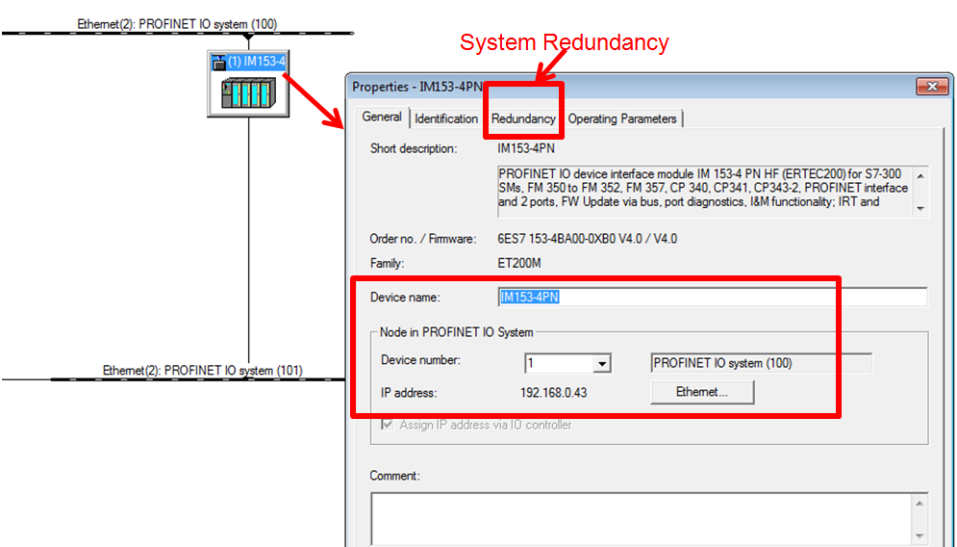

·         IO 设备(Device:分布式IO站如ET200MET200SP,通过设备名(IO Device)区分,设备IP地址随设备名自动分配,也可以手动修改。

Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_Configuration\image\image003.png

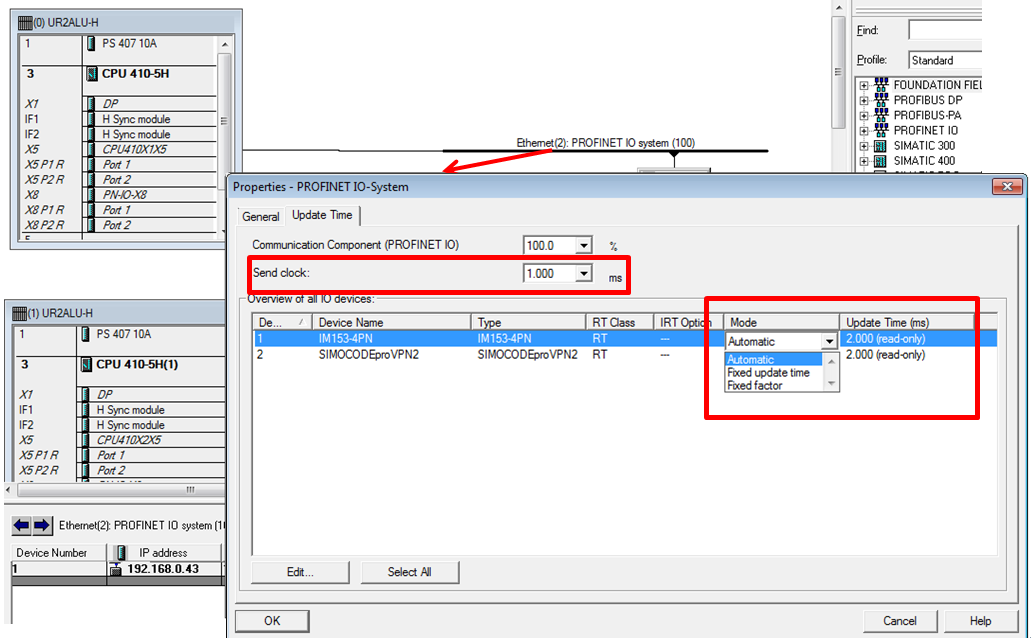

·         PROFINET IO总线:系统以Send Clock循环周期进行RT通讯,而每个IO设备的数据刷新周期(Update Time)以Send Clock为基数,根据实际需求可以进行调整。

Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_Configuration\image\image004.png

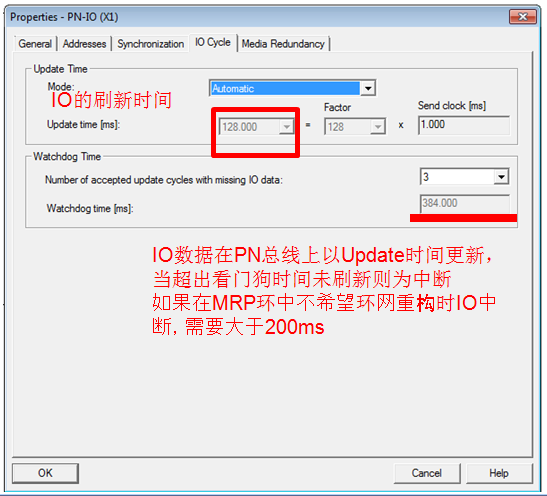

·         看门狗时间(Watchdog):IO设备的看门狗时间以IO Update时间为基数,可以自动或手动调整,指定的看门狗时间内IO未更新则视为IO中断(具体表现为IO站点掉站)

Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\PROFINET\PN_Configuration\image\image005.png

更多信息

·         PROFINET IO Domain(MRP)组态

·         PROFINET Topology拓扑组态

详细信息请参考:

SIMATIC PCS 7 with PROFINET – Typical Architectures and Engineering

https://support.industry.siemens.com/cs/cn/zh/view/72887082/en

基于S7-400PROFINET IO 通讯

https://support.industry.siemens.com/cs/cn/zh/view/88737181

哪些 PROFINET 节点支持有拓扑组态和无拓扑组态的设备更换(无介质更换模块)?

https://support.industry.siemens.com/cs/cn/zh/view/36752540

PROFINET IO设备替换无需移动介质/PG

https://support.industry.siemens.com/cs/cn/zh/view/109433899
