库功能

TIA博途软件提供了强大的库功能,可以将需要重复使用的元素存储在库中。该元素可以是程序块、数据块、硬件组态等。熟练使用库功能,可以在编程过程中事半功倍。

在TIA博途软件中,每个项目都包含一个项目库,可以存储要在项目中多次使用的元素。除了项目库,TIA博途软件还可以创建任意多数量的全局库。用户可以将项目库或项目中的元素添加到全局库中,也可以在项目中使用全局库中的对象。

库基本介绍

1、库总览

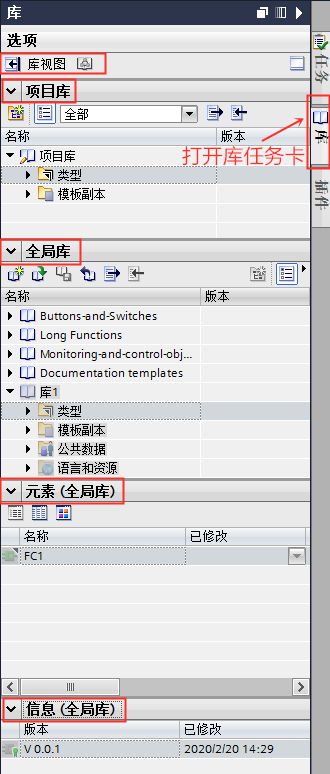

打开TIA博途软件,进入项目视图,在软件的右侧任务卡处单击库,如图1所示,从上至下分别是”库视图“和“库管理”按钮、项目库窗格、全局库窗格、元素窗格(默认不开启)、信息窗格。

图1、 库任务卡

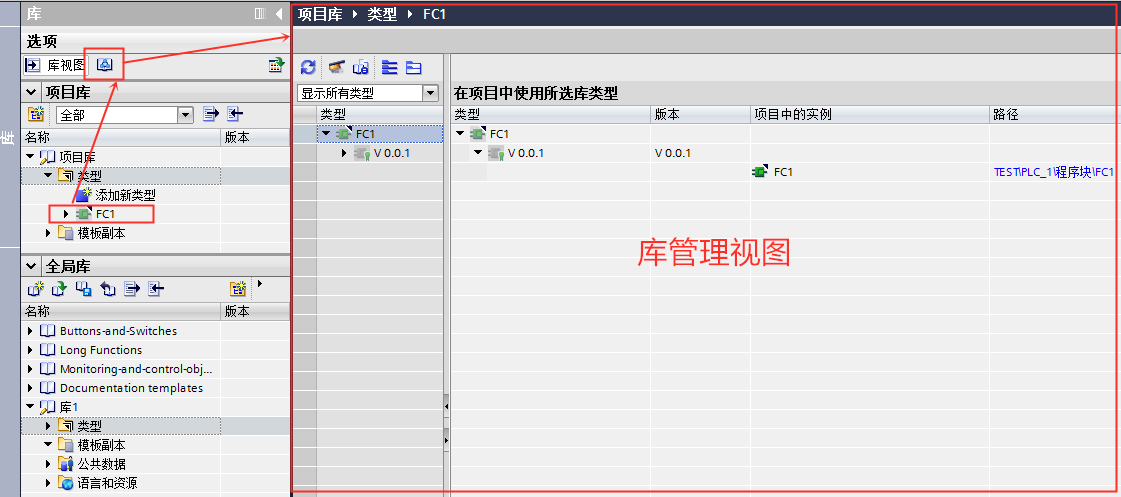

通过“库视图”按钮可以 打开库视图,进入库视图后,选择对应的库通过”库管理“按钮可以查看库管理视图,如图2所示。

图2、库管理视图

2、类型

类型是执行用户程序所需的元素。可以对类型进行版本控制,并可以对其进行二次开发。 以下PLC的元素可作为类型存储在项目库或全局库中:函数(FC)、函数库(FB)、PLC数据类型(UDT)。

项目库类型来自于项目的程序,而全局库类型不仅可以来自项目的程序而且可以来自于项目库类型;项目中如果使用全局库中的类型,TIA博途软件会同时将该类型复制到项目库类型。

注意: 只有FC、FB、UDT可以作为类型的元素,可以出现嵌套的FC、FB、UDT,但在FC、FB中不可以出现全局变量。

3、模板副本

模板副本是用于创建常用元素的标准副本。可以创建所需数量的元素,并将其插入到基于模板副本的项目中。这些元素都将具有模板副本的属性。

模板副本既可以位于在项目库中,也可以位于在全局库中。项目库中的模板副本只能在项目 中使用。在全局库中创建模板副本时,模板副本可用于不同的项目中。

可以在库中将以下元素创建为模板副本:带有设备组态的设备、变量表或各个变量、指令配置文件、监控表、文档设置元素(如封面和框架)、块和包含多个块的组、PLC 数据类型 (UDT) 和包含多个 PLC 数据类型的组、文本列表、报警类别、工艺对象。

全局库

全局库是一个与具体项目无关的单独文件,可以将程序、组态等保存至库中分享给其它用户。此外随TIA博途软件安装的库也位于全局库中。

1、全局库的创建过程

(1)全局库的建立

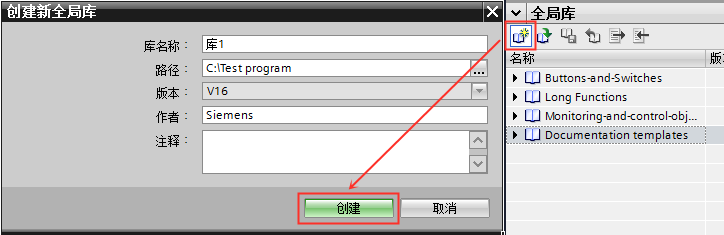

打开新的TIA博途项目“TEST”,点击“创建新全局库”按钮,如图3所示。

图3、创建新全局库

(2)添加库元素

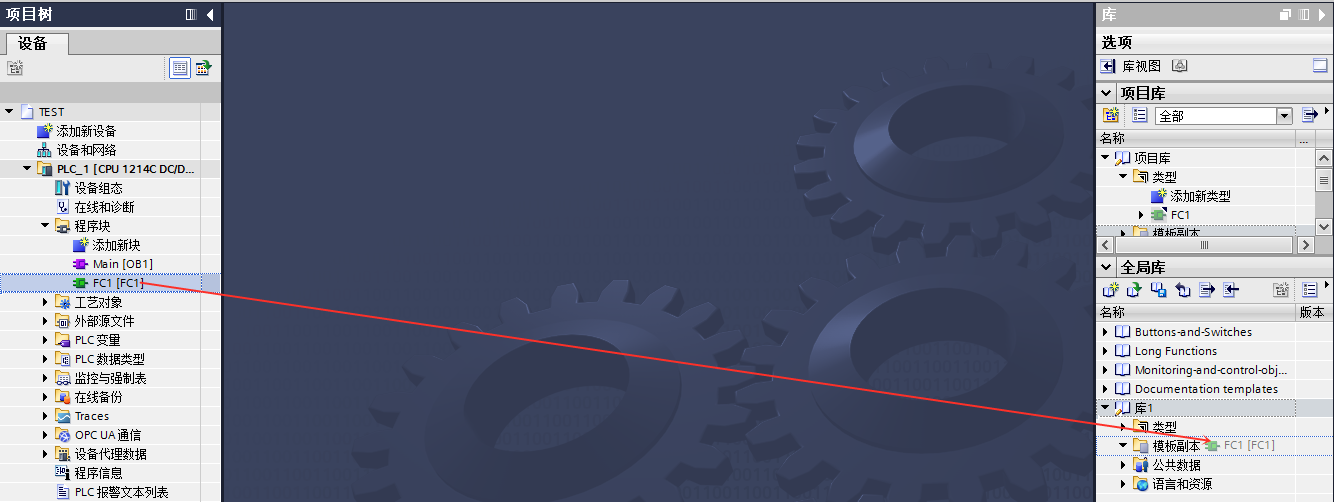

通过拖放的方式在库的类型或模板副本中添加元素,在”TEST“项目中添加新PLC,创建FC1,将其拖入全局库“库1”的模板副本,如图4所示。

图4、添加库元素

(3)保存库

选择要保存的库,点击“保存对库所做的更改”按钮保存库,如图5所示。

图5、保存库

(4)关闭库

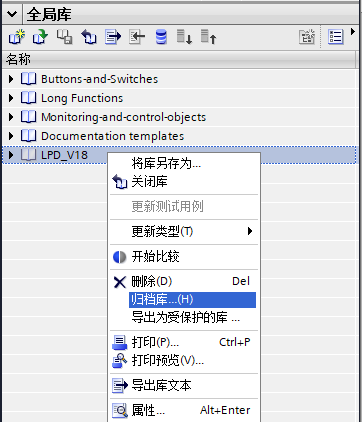

选择要关闭的库,点击“关闭全局库”按钮关闭库,如图6所示。

图6、关闭库

2、全局库的打开与调用

(1)全局库的打开

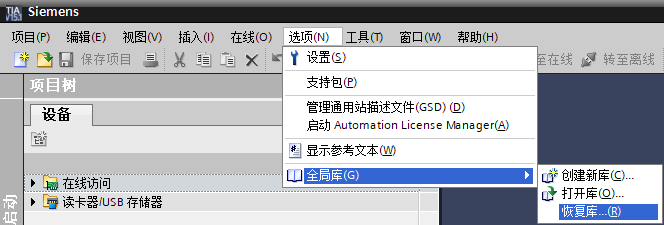

打开新的TIA博途项目“NEW”,点击“打开全局库”按钮,浏览选择并打开目标全局库文件,如图7所示。

图7、打开全局库文件

(2)调用库元素

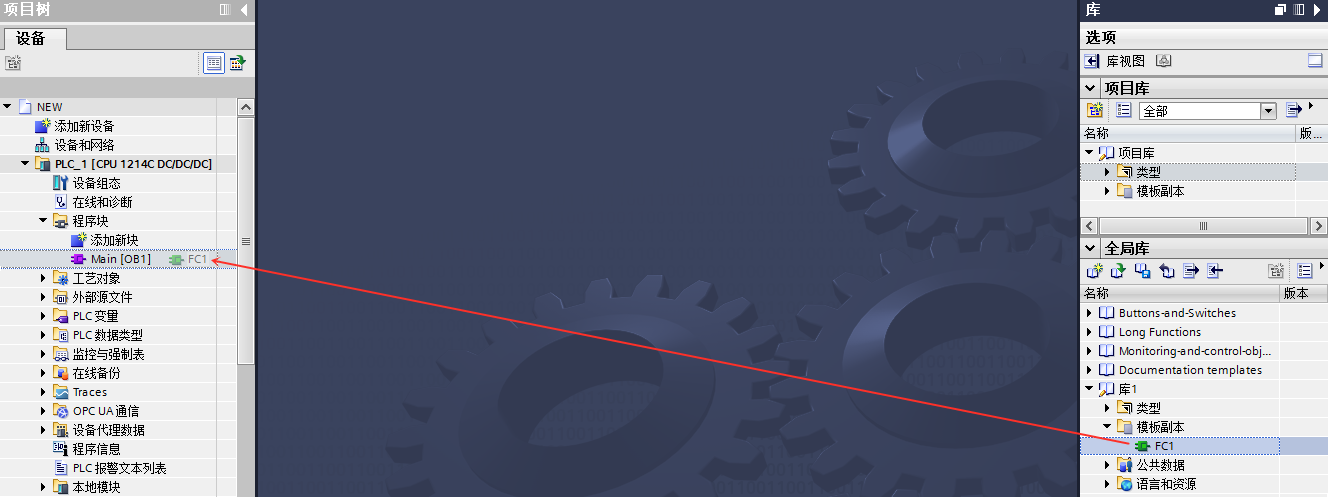

新建PLC,将全局库“库1”模板副本中的FC1拖入PLC程序,如图8所示。

图8、调用库元素

项目库

项目库为每个项目自带的库。在项目库中,可以存储想要在项目中多次使用的对象,也可以将项目库中对象在项目内任意使用。项目库始终随当前项目一起打开、保存和关闭。

如果将元素作为类型添加到项目库中,并且此元素与其它元素相关,则系统也会将相关的元素作为类型进行自动创建。

将一个类型添加到项目库中之后,该类型将与项目中添加的元素象关联。因此,项目中的元素为该类型的实例。

1、添加至项目库类型

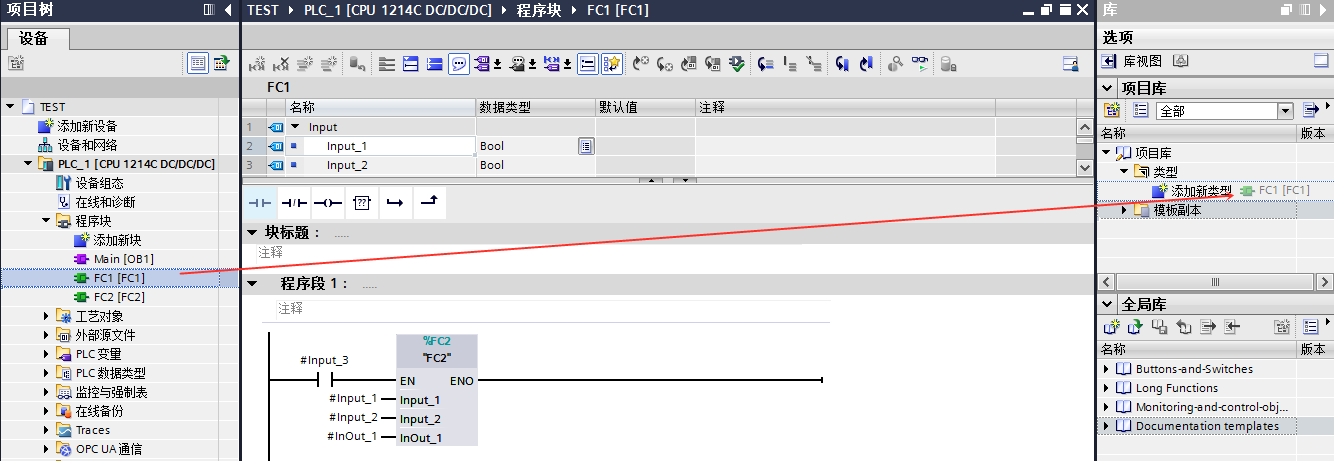

新建PLC,将FC1拖入项目库的类型中,如图9所示。

图9、添加项目库类型

2、创建新的类型并发布

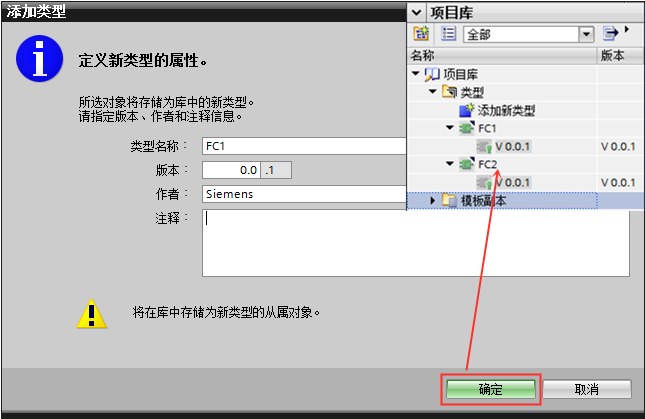

拖入项目库类型后自动提示添加类型、版本,如图10所示。从图中可见,当将FC1拖入项目库类型后,FC1中调用的FC2也同时出现在项目库类型中。

图10、创建类型并发布

3、项目库类型添加到全局库

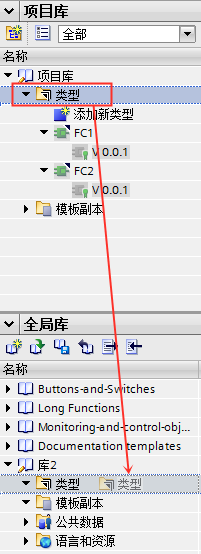

项目库类型可以添加到全局库中从而可以分享给其它用户使用,如图11所示。

图11、项目库类型添加到全局库类型

4、修订版本并再次发布

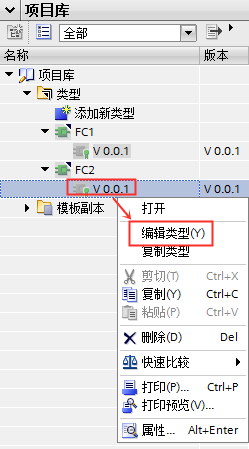

如果需要对类型进行编辑,可以右键点击需要修订的类型,选择“编辑类型”,下图为对FC2 "V0.0.1"进行编辑,如图12所示。

图12、编辑类型

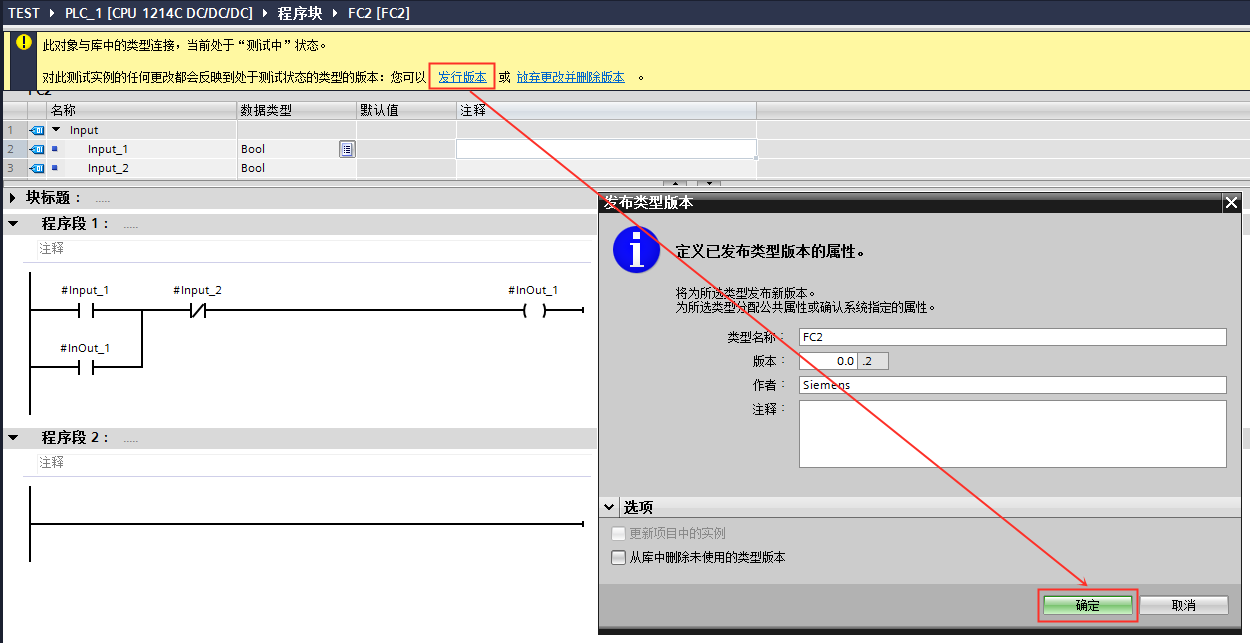

当对FC2进行修改后,点击发行版本可发布新的类型版本,如图13所示。

图13、FC2发布新版本

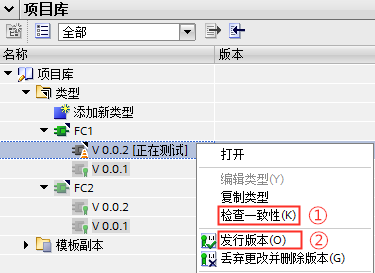

因为FC2的变化,导致调用该FC2的FC1变为“正在测试”模式,因此需要该FC检查一致性后,发行新版本。右键点击“V 0.0.2[正在测试]”,如图14所示。

图14、FC1检查一致性并发布

4、更新项目

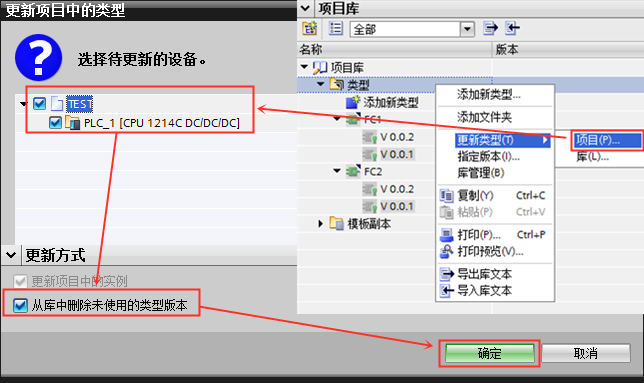

用类型的新版本更新项目中绑定的所有元素,右键点击“类型”,如图15所示。

图15、更新项目程序

最终将项目库类型中没有在程序中使用的版本删除,更新后项目库如图16所示。

图16、最终项目库类型

5、更新全局库类型

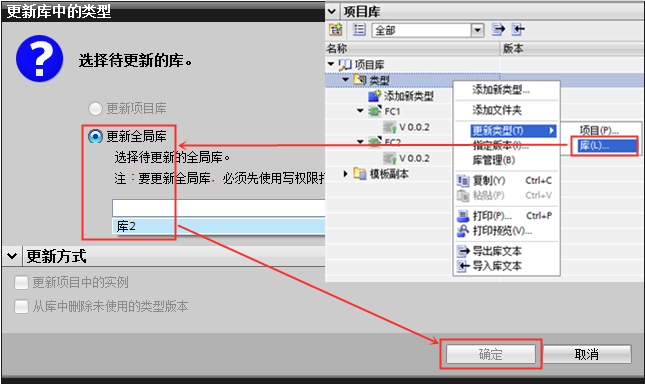

可以用类型的新版本更新全局库类型,更新之前需要打开全局库,打开方法参见上述全局库介绍,更新方法需要右键点击”类型“,如图17所示。

图17、更新全局库类型

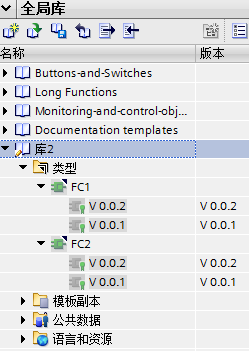

更新完成最终全局库类型如图18所示。

图18、最终全局库类型

常见问题:

为什么打开的库无法编辑?

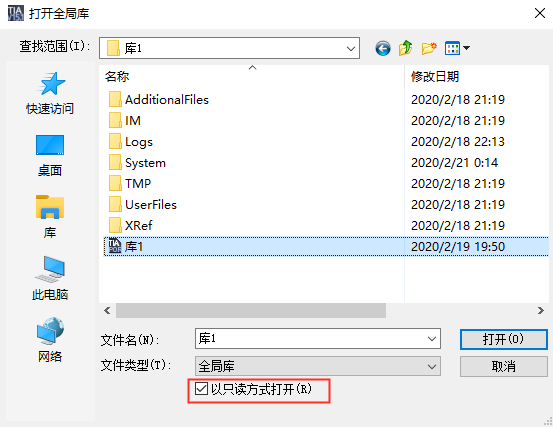

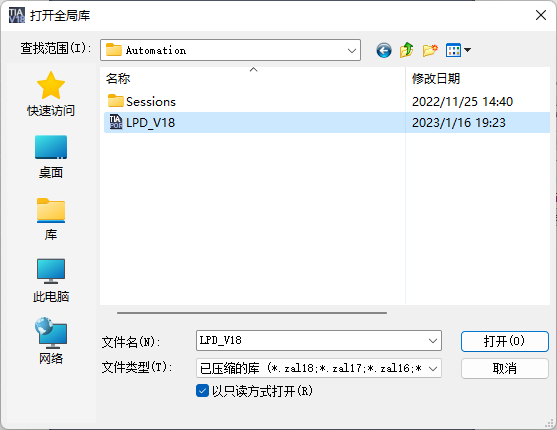

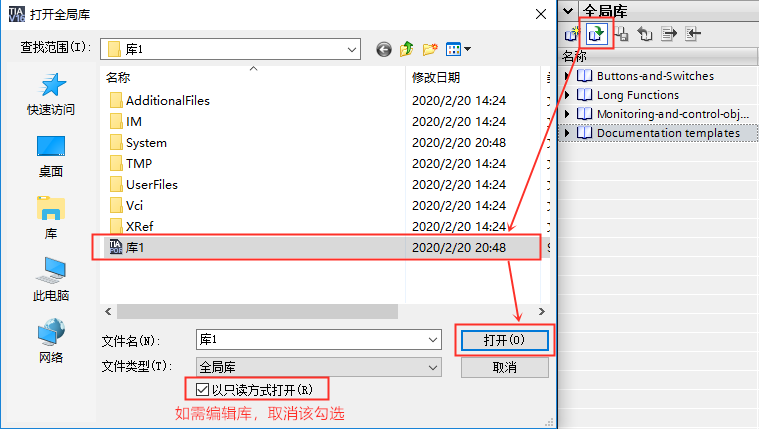

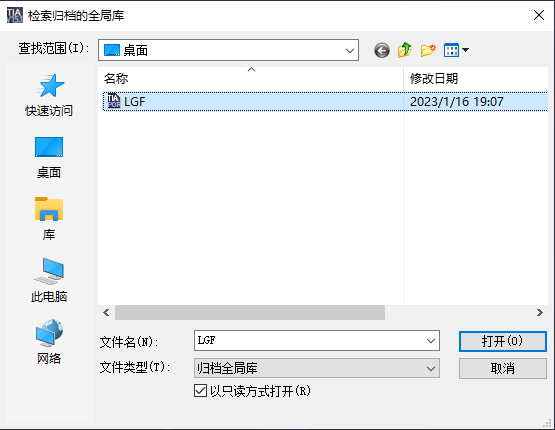

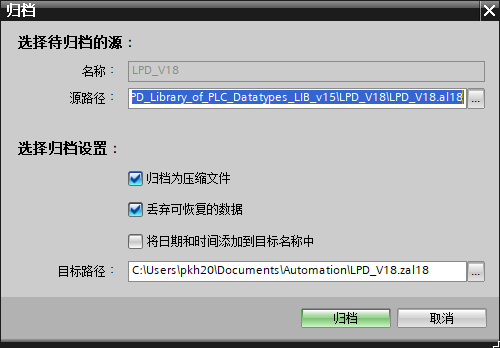

原因是库的默认打开方式是只读,以避免对用户的库元素的误修改。如果需要编辑库,则在打开时取消勾选“以只读方式打开”,如图19所示;

图19、打开全局库

全局库的兼容性?

1、TIA Portal V13 或更早版本的库

由 TIA Portal V13 或更早版本创建的全局库。首先,需将库升级到 TIA Portal V13 SP1的库版本。之后可以使用更高版本的博图软件打开该库并进行再次升级。

2、TIA Portal V13 SP1 或更高版本的库

由 TIA Portal V13 SP1 或更高版本创建的全局库可以使用更高版本的博图软件打开。打开该库时,系统提示需将该库升级到 TIA Portal 的最新版本。该全局库升级后,无法再用早期版本的 TIAPortal 打开。
