本文档以DC/DC/DC类型的S7-1200 CPU为例进行说明。在Portal 软件中插入S7-1200 CPU（DC输出类型），在“设备视图”中配置PTO。

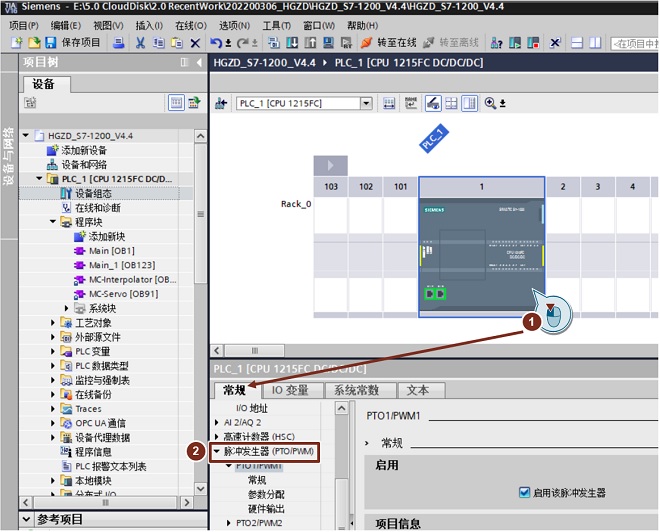

1. 进入CPU“常规”属性，设置“脉冲发生器”。如下图所示：

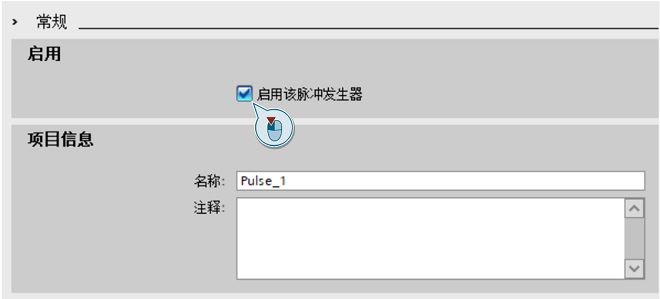

2. 启用脉冲发生器：可以给该脉冲发生器起一个名字，也可以不做修改使用软件默认设置值；可还以对该PTO脉冲发生器添加注释说明。如下图所示：

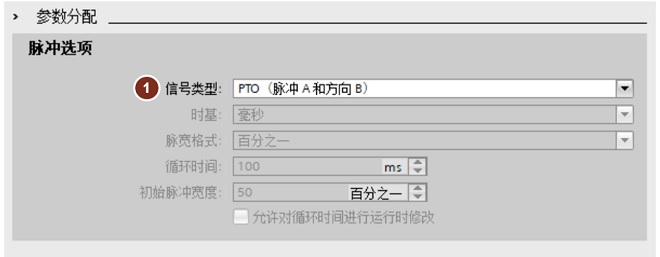

3. 参数分配：组态脉冲参数，如下图所示，PTO输出模式仅需定义信号类型。
① 信号类型：PTO又分成4种，每种类型的具体含义在运动控制部分进行介绍。

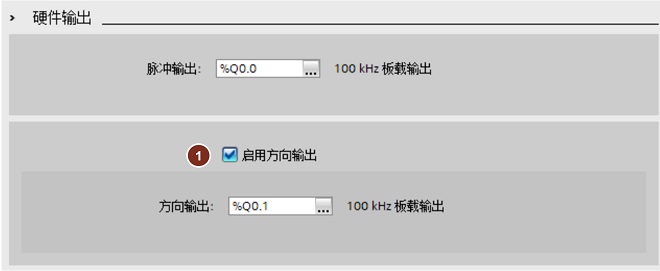

4. 硬件输出：根据需要选择S7-1200 PLC对应的PTO硬件输出点。如下图所示：
① 启用方向输出：可以选择使能方向输出或取消方向输出点。

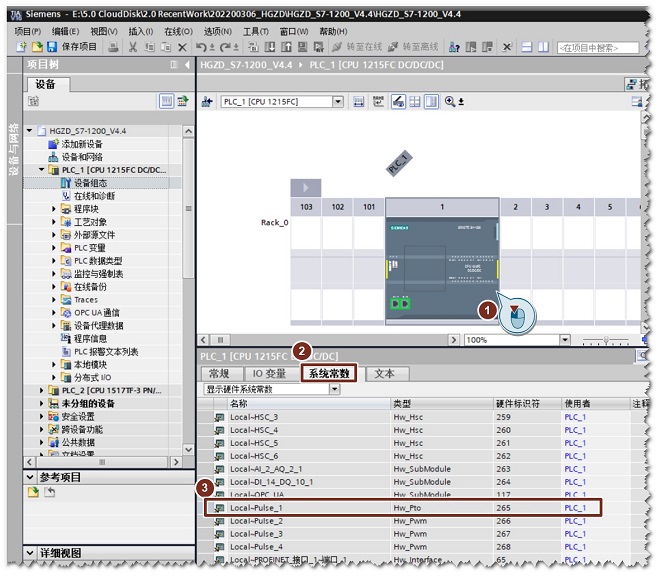

5. 硬件标识符：PTO通道的硬件标识符是软件自动生成的，不能修改。 可以在系统常数里获得对应通道的硬件标识符。如下图所示：
1. 在Portal软件中打开程序块，进行PTO的编程。在指令选件中的“扩展指令”中的“脉冲”文件夹中可以找到CTRL_PTO令。可以通过双击指令或是拖拽的方式把CTRL_PTO指令放到程序编辑区。如下图所示：

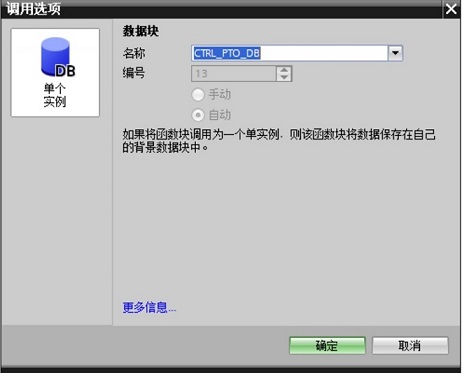

2. 在插入CTRL_PTO指令时会提示关联背景数据块，如下图所示，该数据块的名称和编号可以由用户手动设置，也可以选择系统默认值。
3. 配置CTRL_PTO指令参数。
①REQ：
②PTO：PTO 标识符,脉冲发生器的硬件 ID
③FREQUENCY：PTO 所需频率（Hz）。
4.REQ与FREQUENCY的时序关系

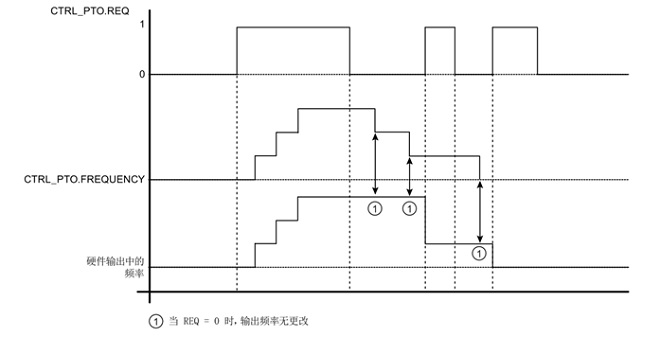

如下图所示：当将 REQ 输入设置为 TRUE 时，FREQUENCY 值生效。如果 REQ 为 FALSE，则无法修改 PTO 的输出频率，且 PTO 继续输出脉冲。
