set5_s7-200-library_port0S7-200 0口和1口的短消息库如下：
这两个库添加至STEP 7-Micro/WIN后如图1所示：
图1 MD720 SMS库
该库需要占用227个字节的库存储区，该区域不能和其它区域有冲突。
对于发短消息，无需调用SMS_tele_handle（本文不做介绍）。库中的SMS_xmt_rcv_manage在其它程序块内部使用，在程序中无需调用，SMS_init，SMS_send，SMS_receive在程序中需全部调用。
程序在只调用SMS_init，SMS_send，SMS_receive后，大小为2.6Kbyte。
指令说明如下：
1. 初始化/SMS_init
表1 初始化块参数
| 引脚 | 类型 | 数据类型 | 说明 |
|---|---|---|---|
| EN | INPUT | BOOL | 使能端，通常为SM0.0 |
| SMS_init_start | INPUT | BOOL | 初始化，沿触发 |
| SMS_init_pin | INPUT | DWORD | SIM卡PIN码，输入为字符串，国内SIM卡默认为1234 |
| SMS_init_ssc | INPUT | DWORD | 短消息服务中心号码，输入为字符串，需要咨询SIM卡所在地的运营商 |
| SMS_init_busy | OUTPUT | BOOL | 状态：忙 |
| SMS_init_done | OUTPUT | BOOL | 状态：完成 |
| SMS_init_aborted | OUTPUT | BOOL | 状态：放弃 |
| SMS_init_ststus | OUTPUT | WORD | 状态代码 |
正常初始化完成后，状态代码SMS_init_ststus=15。如果SMS_init_aborted=True，则要根据SMS_init_status检查错误。
表2 SMS_init_ststus列表
| 数值 | SMS_init_ststus |
|---|---|
| 1 | 初始化端口 |
| 2 | 关闭回显 |
| 3 | 关闭回显成功 |
| 4 | 关闭回显失败 |
| 5 | 查询PIN码状态 |
| 6 | PIN码OK |
| 7 | 需要设置PIN码 |
| 8 | 设置PIN码 |
| 9 | PIN码设置成功 |
| 10 | PIN码设置失败 |
| 11 | 设置短消息模式 |
| 12 | 短消息模式设置成功 |
| 13 | 短消息模式设置失败 |
| 14 | 输入短消息服务中心号码 |
| 15 | 短消息服务中心号码输入成功 |
| 16 | 短消息服务中心号码输入失败 |
| 17 | 关闭回显成功，但需将波特率设置成9600kbps |
| 18 | 设置MD720波特率为9600kbps |
| 19 | 设置MD720波特率为9600kbps成功 |
| 20 | 设置MD720波特率为9600kbps失败 |
| 21 | 初始化超时 |
2. 发送/SMS_send
表3 发送块参数
| 引脚 | 类型 | 数据类型 | 说明 |
|---|---|---|---|
| EN | INPUT | BOOL | 使能端，通常为SM0.0 |
| SMS_send_start | INPUT | BOOL | 发送使能，沿触发 |
| SMS_send_tn | INPUT | DWORD | TXT模式为目的手机号码，PDU模式为消息长度，输入为字符串 |
| SMS_send_msg | INPUT | DWORD | 发送的内容，输入为字符串，不超过160个字符 |
| SMS_send_busy | OUTPUT | BOOL | 发送中 |
| SMS_send_done | OUTPUT | BOOL | 发送完成 |
| SMS_send_aborted | OUTPUT | BOOL | 发送错误 |
| SMS_send_status | OUTPUT | WORD | 发送状态 |
正常发送完成后，状态代码SMS_send_status=6。 如果SMS_send_aborted=True，则要根据SMS_send_status检查错误。
表4 SMS_send_status列表
| 数值 | SMS_send_status |
|---|---|
| 1 | 初始化 |
| 2 | 发送手机号码或长度中 |
| 3 | 发送手机号码或长度成功 |
| 4 | 发送手机号码或长度失败 |
| 5 | 发送消息中 |
| 6 | 发送消息成功 |
| 7 | 发送消息失败 |
| 8 | 发送超时 |
发短消息有两种模式，TXT模式和PDU模式：
1. TXT模式（默认）
SMS_send_tn为接收短消息的手机号码。
SMS_send_msg为短消息内容，只能发送有ASCII码的字符（英文字母、数字、部分标点符号），字符个数不超过160。
2. PDU模式
该模式可以发送中文短消息。
SMS_send_tn为短消息字节长度。
SMS_send_msg为短消息内容。可以发送任意有unicode码的字符，字符个数不超过35。

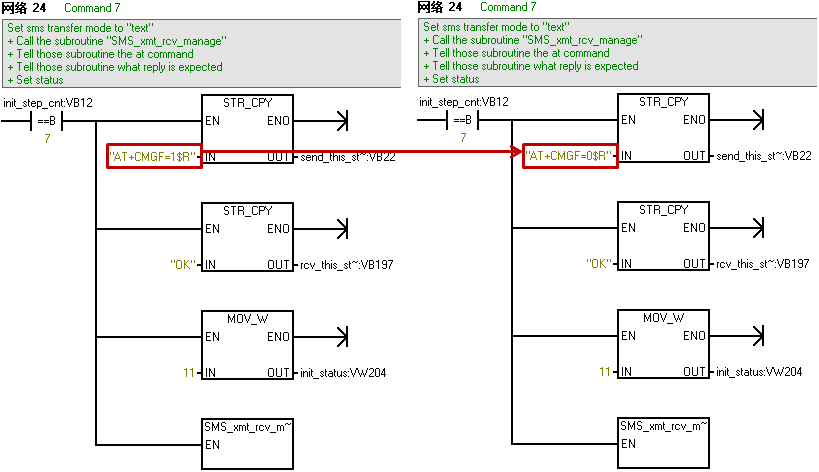

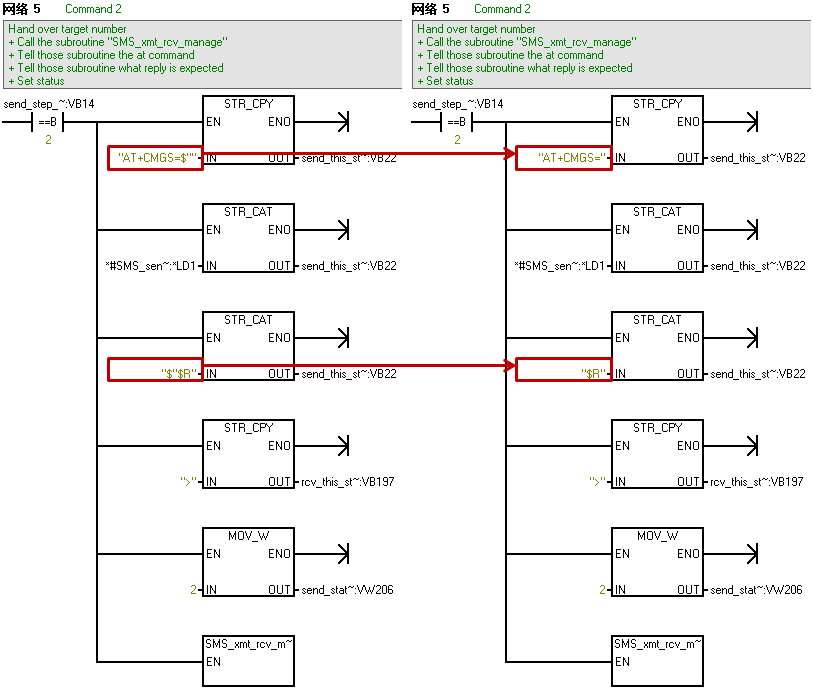

不过需要自行修改库文件，该库程序的密码是1234，打开库后，做如图2和图3的修改：
SMS_init:
图2 初始化块修改
SMS_send：
图3 发送块修改
例子：发送“温度：1.3℃”到指定手机号码“18912345678”，需要编辑SMS_send_msg为：
00 01 00 0D 91 688119325476F8 00 08 0E 6E295EA6FF1A0031002E00332103
00：SCA长度，不计入短消息长度
01：TPDU类型
00：消息基准值MR
0D：号码长度（8618912345678）
91：国际号码
688119325476F8：两两颠倒的8618912345678F，最后一位补F
00：协议标识PID
08：数据编码方案UCS-2
0E：信息长度（十六进制），即后面6E295EA6FF1A0031002E00332103所需字节数14的十六进制表示
6E295EA6FF1A0031002E00332103：“温度：1.3℃”的unicode码
SMS_send_tn：不算开始的SCA长度，一共56个字符，除以2即SMS_send_tn=28
3. 接收/SMS_receive
表5 接收块参数
| 引脚 | 类型 | 数据类型 | 说明 |
|---|---|---|---|
| EN | INPUT | BOOL | 使能端，通常为SM0.0 |
| SMS_rcv_start | INPUT | BOOL | 接收使能，沿触发 |
| SMS_rcv_msg | INPUT | DWORD | 接收缓冲区的地址，接收的短消息从起始地址+15开始，输入为指针 |
| SMS_rcv_busy | OUTPUT | BOOL | 接收中 |
| SMS_rcv_done | OUTPUT | BOOL | 接收完成 |
| SMS_rcv_aborted | OUTPUT | BOOL | 接收错误 |
| SMS_rcv_status | OUTPUT | WORD | 接收状态 |
正常接收完成后，状态代码SMS_rcv_status=4或者7。如果SMS_rcv_aborted =True，则要根据SMS_rcv_status检查错误。
注意：SMS_rcv_msg指向的区域最长可能需占用指针开始后的255个字节，所以为使短消息收发正常，请在编写其他程序时避开这段区域。
表6 SMS_rcv_status列表
| 数值 | SMS_rcv_status |
|---|---|
| 1 | 初始化 |
| 2 | 接收短消息中 |
| 3 | 接收短消息成功 |
| 4 | 没有短消息 |
| 5 | 提取SIM卡内最远短消息的编号 |
| 6 | 删除SIM卡内最远的短消息 |
| 7 | 删除SIM卡内最远的短消息成功即收到新的短消息 |
| 8 | 删除SIM卡内最远的短消息失败 |
| 9 | 接收短消息超时 |
短消息的接收过程是检查SIM卡中有没有新的短消息，如果有则从SIM卡中读取最远的消息到接收缓冲区，之后提取最远的消息编号，然后将该条消息删除，完成一次接收，如果SIM卡中没有短消息，则直接完成一次接收。也就是说即使不触发SMS_rcv_start，短消息照常接收到SIM卡中，只是不读取到接收缓冲区。
接收短消息通常用于查询S7-200的实时数据，或者对其进行远程控制，但一般不建议远程控制，毕竟无人值守的控制非常危险。
如果需要接收短消息，则通常定时触发SMS_rcv_start。建议即使不使用接收短消息功能，也间隔2、3分钟触发一次SMS_rcv_start，用以删除SIM卡接收到的垃圾短消息。

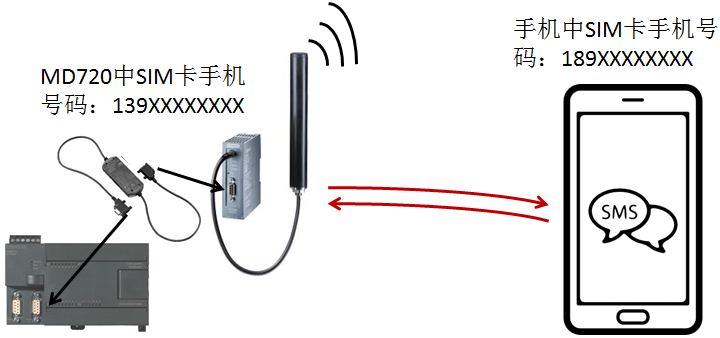

如图4所示，需要以下配置可以实现S7-200通过MD720收发短消息。
图4 MD720接收短消息配置
远程：
1. S7-200CPU，型号不限（例子中使用CPU 224XP）
2. MD720+联通/移动 SIM卡（例子中使用天津移动SIM卡139XXXXXXXX）
3. 连接在MD720上的天线（例子中使用ANT794-4MR）
4. MD720与S7-200CPU之间的连接电缆（例子中使用S7-200的编程电缆）
手机端：没有限制。（例子中使用北京电信SIM卡189XXXXXXXX）
1.TXT模式，收发英文短消息
步骤如下：

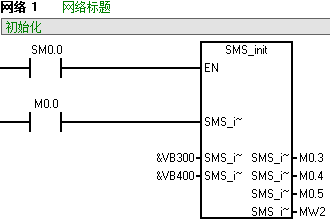

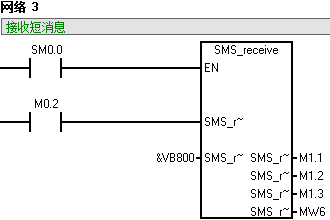

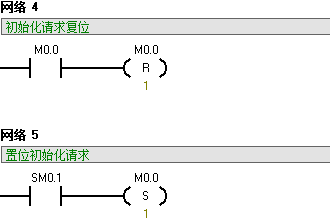

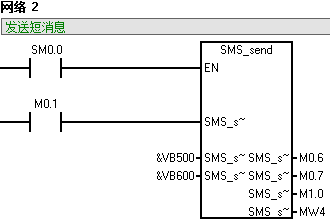

（1）S7-200CPU编写程序（例子中使用Set5_S7-200-library_P0库），参见图5。
库存储区分配为VB0～VB227
图5 MD720程序
（2）数据块，参见图6
图6 数据块
（3）手机收到的短消息，参见图7
图7 手机接收到的短消息

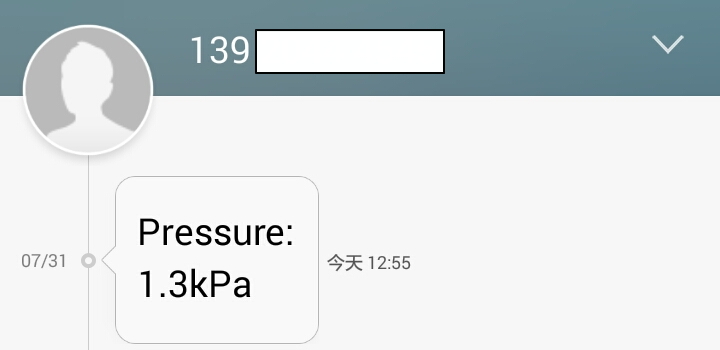

（4）手机发送的短消息，参见图8
图8 手机端发送短消息
S7-200接收，参见图9：
图9 S7-200收到的短消息
从图9中可知，虽然SMS_rcv_msg从VB800开始，但实际接收到的短消息从VB815开始，其中包含短消息来源电话号码，接收时间，以及内容等，如果需要使用短消息内容，需要使用S7-200的字符串处理的指令查找、提取。
2. PDU模式，发中文短消息
步骤如下：
（1）S7-200CPU编写程序（例子中使用Set5_S7-200-library_P0库）
库存储区分配为VB0～VB227，程序参见图5，需如前述修改库程序。
（2）数据块，参见图10
图10 数据块

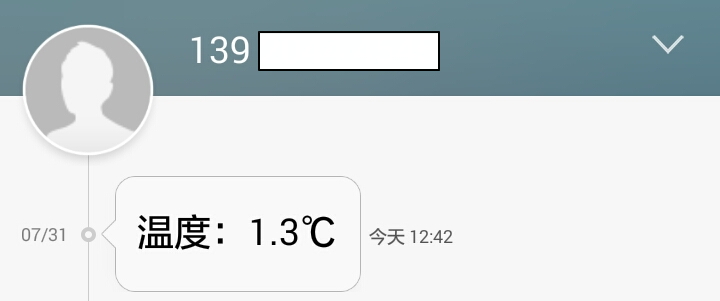

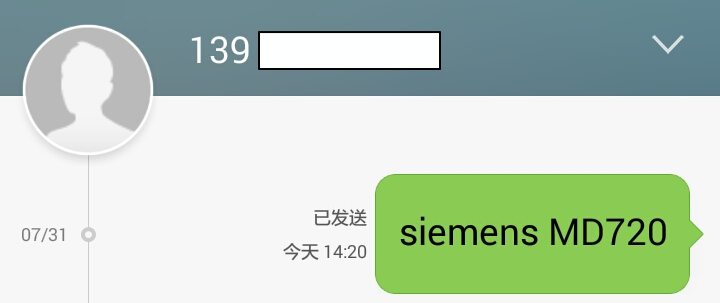

（3）手机收到的短消息，参见图11
图11 手机接收到的短消息
