常见问题

1. MD720如何恢复出厂设置?

答:使用曲别针、工字钉等按下SET按钮超过4s,3个指示灯开始循环闪烁,此时MD720开始恢复出厂设置。

2. 为什么使用MD720发送短消息总是初始化超时?

答:可以做以下检查工作:

(1) MD720指示灯是否正常(CONNECT灯有规律的闪烁,QUALITY灯最好常亮或者闪烁的频繁)

(2) 程序中PIN码是否设置正确

(3) 程序中短消息服务中心号码是否设置正确

(4) 程序中是否有地址冲突,库存储区、SMS_rcv_msg等容易出问题

(5) SMS_receive是否SM0.0调用

(6) MD720和S7-200电缆是否连接正常,拨码是否正确

(7) 短消息库与所接的PORT口是否匹配

(8) 检查SIM卡的安装。

以上都无法解决的话,建议MD720恢复出厂设置,只使用收发短消息的程序重新下载测试。

3. 是否可以实现两个MD720之间的通信?

答:可以,两个MD720需要设置不同的站地址、站名称,通讯的V区地址相同。

建议两个MD720都配置在TCSB的相同项目下;如果配置在TCSB的不同项目下,需要激活项目间通信的功能。

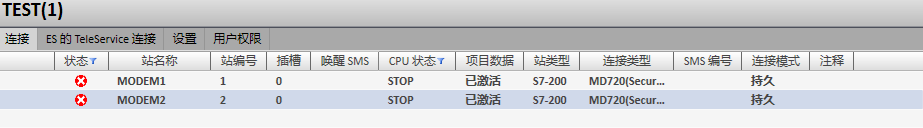

相同项目,参见图1:

图1 相同项目设置

不同项目,参见图2:

图2 不同项目设置

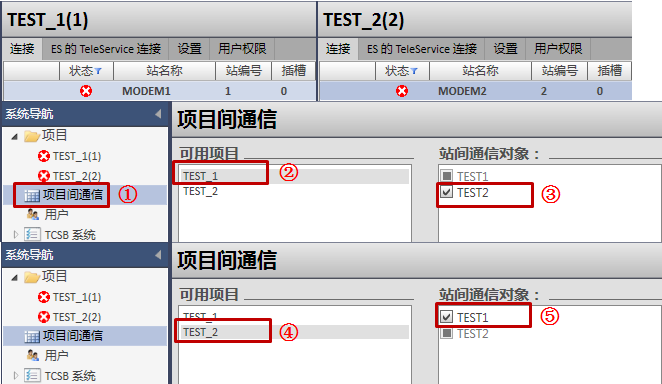

①在2个项目中分别建立站,选择项目间通信

②可用项目选择TEST_1

③站间通信对象选择TEST2

④可用项目选择TEST_2

⑤此时站间通信对象TEST1已激活

在程序中只需在WDC_SEND中的REMOTESTATIONADDRESS引脚指定接收方的站地址,其余和与中心站的通信没有区别。

此时可以读取或写入另一站点数据,例如:

站点1可以通过WDC_SEND的指令COMMAND=1,将VB1000的值写入站点2的VB1000;

站点1也可以通过WDC_SEND的指令COMMAND=2,将站点2的VB1000读入站点1的VB1000。

4. 如何通过电脑RS232串口连接MD720,使用AT指令控制MD720?

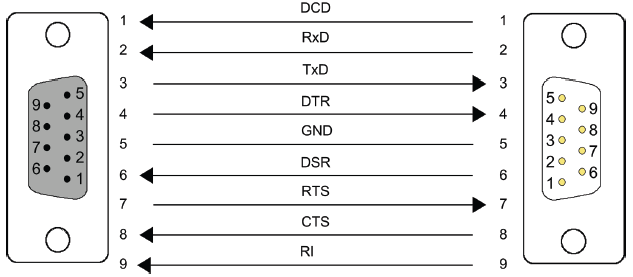

答:可以使用西门子电缆6NH7701-4AL连接,也可以如图3所示自行制作

图3 电脑RS232口和MD720的连接电缆

连接前建议将MD720恢复出厂设置。

电脑上的软件可以使用各类串口调试工具,波特率选择19200bps,无校验,数据位8位,停止位1位。

发送指令需要在最后附加CR(回车键)。AT指令需要使得输入为字符输入而不是十六进制输入。

5. MD720-3和MD720有什么区别?

答:除了前面提到的MD720支持SINAUT MICRO SC SEC 库以外,其他方面没有大的区别,只在一些AT指令的系统行为上发生了变化,参见表1

表1 MD720-3和MD720区别

AT指令/功能 MD720-3 MD720
MSC/MSC SEC 只支持MSC协议 支持MSC协议与MSC SEC协议
短消息中的"_" 支持 "_"将转化为水平制表符
AT+CMGD=1,4 删除所有短消息 该指令不支持
AT+CMGR=<index> 如果SIM卡的<index>没有短消息,则响应为+CMGR:ERROR 如果SIM卡的<index>没有短消息,则响应为+CMGR:0,,0
AT+CPMS="ME","ME","ME" 可以这样分配

固件版本<V2.1:MD720返回错误消息。

固件版本=V2.1 AT+CPMS="ME","ME","ME"等价于AT+CPMS="ME","ME","MT";接收到短消息保存在SIM卡,当卡存储器满了以后,接收到的短消息保存在设备中而不是删除。

6. 5米天线电缆不够长怎么办?

答:西门子没有专用的天线延长电缆,因此只能使用第三方带SMA接头的天线。但是西门子不建议这样去做,因为这样会显著抑制信号。

7. 如何远程监视S7-200程序?

答:如前所述,通过MD720无法实现S7-200远程监视程序,需要S7-200配置CP243-1才可以实现,主要有以下几种方法:

(1)通过路由器的端口转发功能

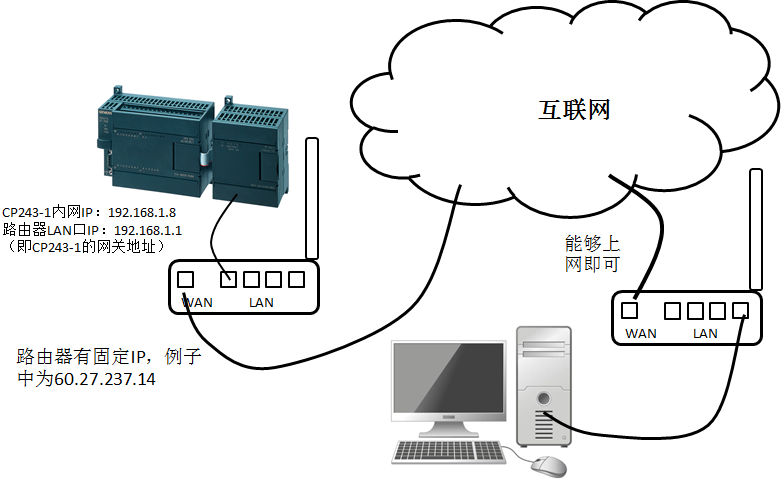

网络架构参见图4:

图4 通过路由器的端口转发的配置

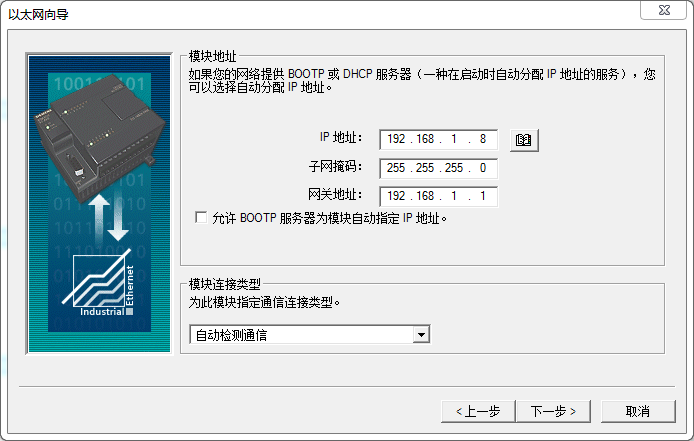

设置CP243-1的IP地址,注意设置网关地址,参见图5:

图5 CP243-1网关设置

路由器中设置端口转发(具体方法参见所使用路由器的说明书):

将102端口数据包转发至IP地址为192.168.1.8的CP243-1。

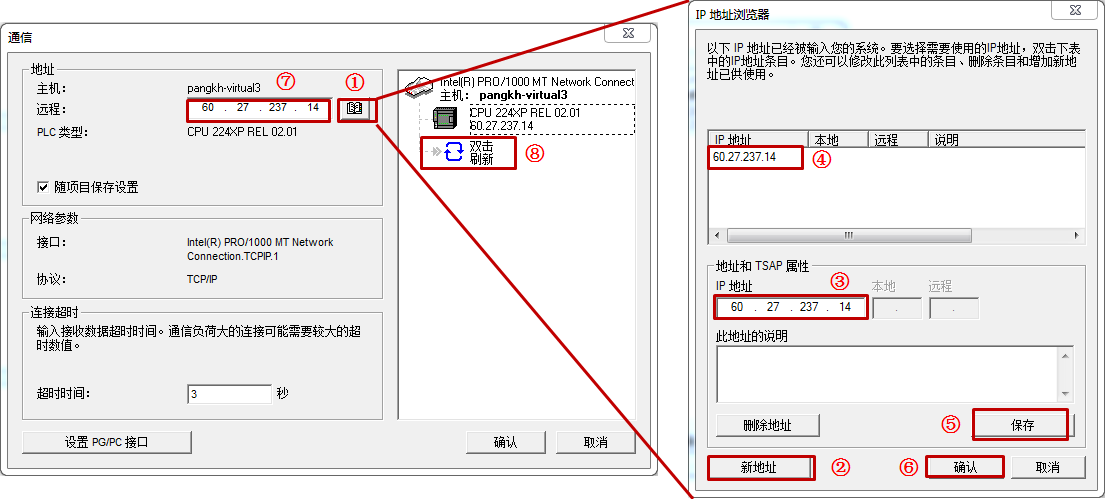

在Micro/WIN中输入CP243-1前路由器WAN口的固定IP后双击刷新即可,参见图6:

图6 连接设置

①点击该按钮

②点击按钮“新地址”

③输入CP243-1前路由器WAN口的固定IP

④该IP显示在此

⑤点击按钮“保存”

⑥点击按钮“确定”

⑦该IP显示在此

⑧双击刷新即可搜索到,此后即可以实现远程监视S7-200程序

(2)VPN

通过西门子的设备和第三方的设备均可以实现,以下是几种通过西门子的设备实现的方法:

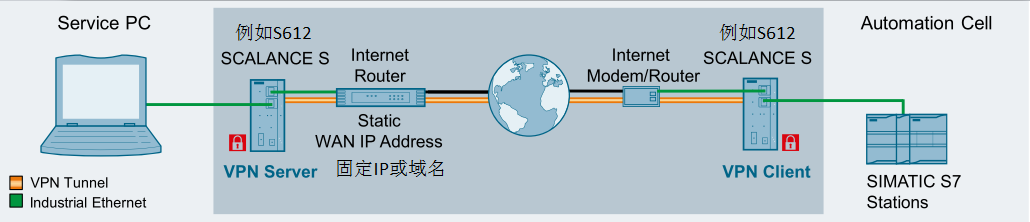

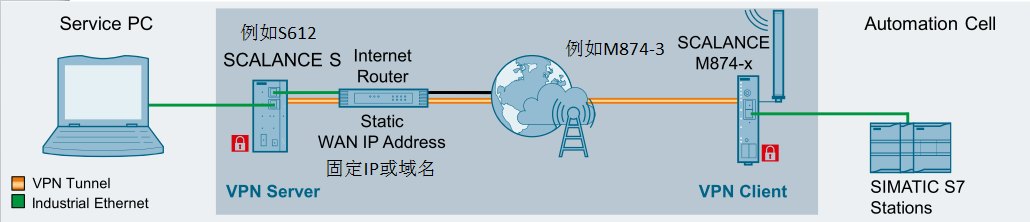

1) S612+S612,参见图7配置

图7 S612+S612配置

参考以下链接

https://www.ad.siemens.com.cn/service/elearning/course/1350.html

https://www.ad.siemens.com.cn/service/elearning/course/1352.html

https://www.ad.siemens.com.cn/service/elearning/course/1354.html

2) S612+M874-3,参见图8配置

图8 S612+M874-3配置

参考以下链接:

https://support.industry.siemens.com/cs/cn/zh/view/91337551

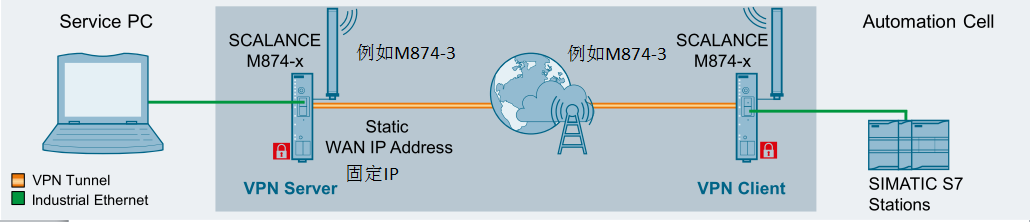

3) M874-3+M874-3,参见图9

图9 M874-3+M874-3配置

配置方式类似与以上两种方式,需要注意的是,通常情况下市售SIM卡没有固定IP。不过购买M874-3时可以同时购买西门子向联通定制的SIM卡,该SIM卡有固定IP,可以在两个M874-3之间搭建VPN,注意:该固定IP不是外网IP,无法和其它外网设备搭建VPN通道。

(3) 利用第三方的设备实现

在此不做介绍。
