S7-200的数据通信方式

S7-200拥有出色的通信能力。

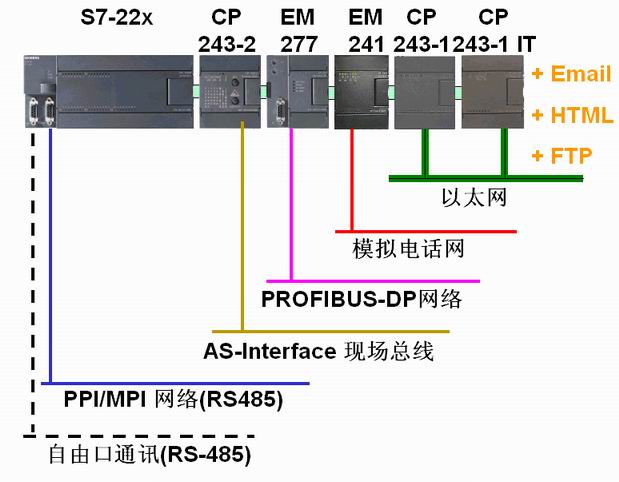

图1. S7-200的通信能力



S7-200 CPU之间的通信

S7-200 CPU之间最简单易用的通信方式就是PPI通信。近来以太网和Modem通信也获得越来越多的应用。

表1. S7-200 CPU之间的主要通信方式：

通信方式 介质 本地需用设备 通信协议 通信距离 通信速率 数据量 本地需做工作 远端需做工作 远端需用设备 特点
PPI RS-485 RS-485
网络部件		 PPI RS-485

9.6K
19.2K
187.5K

 较少 编程 （或编程向导） 无 RS-485
网络部件		 简单可靠经济
Modem 音频模拟电话网 EM241扩展模块、模拟音频电话线（RJ11接口） PPI 电话网 33.6Kbps 大 编程向导编程 编程向导编程 EM241扩展模块、模拟音频电话线（RJ11接口） 距离远
Ethernet 以太网 CP243-1扩展模块（RJ45接口） S7 以太网 10M/100M 大 编程向导编程 编程向导编程 CP243-1扩展模块（RJ45接口） 速度高
无线电 无线电波 无线电台 自定义（自由口） 电台通信距离 1200 － 115200bps 中等 自由口编程 自由口编程 无线电台 多站联网时编程较复杂



S7-200与S7-300/400之间的通信

S7-200与S7-300/400之间的通信，最常用和最可靠的是PROFIBUS-DP通信，以太网也越来越多地采用，其他不常用。

表2. S7-200与S7-300/400之间的通信方式：

通信方式 介质 本地需用设备 通信协议 通信距离 通信速率 数据量 本地需做工作 远端需做工作 远端需用设备 特点
PROFIBUS-DP RS-485 EM277扩展模块、RS-485网络部件 PROFIBUS-DP RS-485 9.6K - 12M 中等 无 配置或编程 PROFIBUS-DP模板/带DP口的CPU 可靠，速度高；仅作从站
MPI RS-485 RS-485硬件 MPI RS-485 9.6K
19.2K
187.5K		 较少 无 编程 CPU上的MPI口 少用；仅作从站
Ethernet 以太网 CP243-1扩展模块（RJ45接口） S7 以太网 10M/100M 大 编程向导配置编程 配置和编程 以太网模板/带以太网口的CPU 速度快
Modbus RTU RS-485 RS-485网络部件 Modbus RTU RS-485 1200 -115200bps 大 指令库 编程 串行通信模块＋Modbus选件 仅作从站
无线电 RS-485/无线电转换 无线电台 自定义（自由口） 电台传播距离 1200 － 115200bps 中等 自由口编程 串行通信编程 串行通信模块
Modbus RTU 大 指令库 指令库编程 串行通信模块＋Modbus选件＋无线电台 仅作从站



S7-200与西门子驱动装置之间的通信

S7-200与西门子MicroMaster系列变频器（如MM440、MM420、MM430以及MM3系列、新的SINAMICS G110 ）用USS通信协议通信。

可以使用STEP 7-Micro/WIN32 V3.2以上版本指令库中的USS库指令，简单方便地实现通信。



S7-200与第三方HMI/SCADA软件间的通信

S7-200与第三方HMI/SCADA软件之间的通信，主要有以下几种方法：

如果监控软件是VB/VC应用程序，可以采用如下几种方法：

S7-200与第三方HMI/SCADA软件（上位机）之间的通信方式，取决于对方的通信硬件和软件能力。有关事宜请咨询第三方提供商。



S7-200与第三方PLC之间的通信

S7-200与第三方的PLC设备通信可以采用以下主要方式：



S7-200与第三方HMI（操作面板）之间的通信

如果第三方厂商的操作面板支持PPI、PROFIBUS-DP、MPI、Modbus RTU等S7-200支持的通信方式，也可以和S7-200连接通信。

西门子不测试第三方的HMI与S7-200之间的连接，有相关的问题必须咨询第三方HMI的提供者。



S7-200与第三方变频器之间的通信

S7-200如果和第三方变频器通信，需要按照对方的通信协议，在本地用自由口编程。

如果对方支持Modbus，需要S7-200侧按主站协议用自由口编程。



S7-200与其他串行通信设备之间的通信

S7-200可以与其他支持串行通信的设备，如串行打印机、仪表等通信。如果对方是RS-485接口，可以直接连接；如果是RS-232接口，可能需要转换。

此种通信都需要按照对方的通信协议，使用自由口模式编程。
