称重模块SIWAREX U的SF指示灯为红色,什么原因?

称重模块SF灯亮,通常是下列原因,需要用户逐一排查:
(1)称重模块没有连接传感器

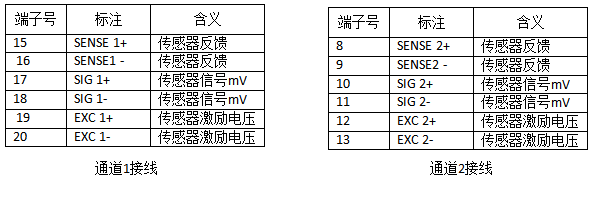

(2)称重传感器接线错误,称重模块连接4线制传感器时,称重模块的SENSOR+和SENSOR-不能空着不接线,而是需要将SENSOR+与EXC+短接,SENSOR-与EXC-短接,正常情况下SIWAREX U模块,EXC+与EXC-之间为6V左右;
(3)传感器输出信号SIG+和SIG-之间的mV信号不应该超过26mV,当传感器特征值(灵敏度)为2mV/V时,传感器输出信号不应该超过12mV,否则可能是传感器过载或者损坏;
(4)SIWAREX U中设置的特征值(灵敏度)与实际连接的传感器的特征值必须一致,SIWAREX U默认特征值为2mV/V,如果用户实际使用的传感器特征值为3mV/V或者4mV/V,那么一定要修改称重模块中的灵敏度,否则称重模块也会报SF故障。
(5)SIWAREX U在STEP7或者TIA Portal中,通过一个字(两个字节)来存储重量,所以能存储的最大重量为32767。如果保留两位小数最大重量为327.67,保留三位小数最大重量为32.767,如果实际重量超出了上述最大值,那么即使mV信号在正常范围内,称重模块因为无法存储该重量而发生溢出错误,导致SF灯亮。此时用户需要减小小数点的个数,保证测量过程中不会出现重量溢出。

注意:

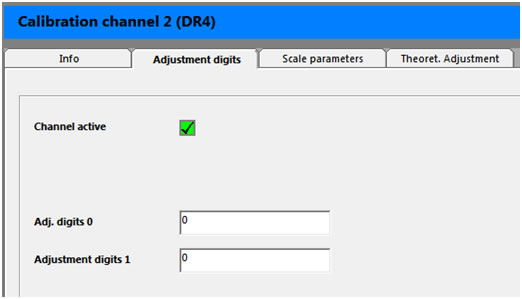

双通道的SIWAREX U(7MH4950-2AA01)模块,默认情况下两个通道都是激活的,因此两个通道都必须连接传感器。如果某个通道暂时不连接称重传感器,请通过SIWATOOL软件将将该通道关闭。先通过Communication菜单下的Receive all data按钮,将称重模块的所有参数和状态上载到软件中。在DR3和DR4中可以分别看到通道1和通道2状态,如下图所示。 表示该通道激活, 表示该通道没有激活。

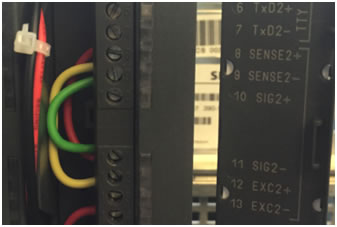

如果现场没有SIWATOOL软件或者不具备条件关闭通道状态,可以将暂时不用的通道通过电缆短接,如下图所示,将EXC+与SENSE+短接,EXC-与SENSE-短接,SIG+与SIG-短接。



关于称重模块SIWAREX U的更多问题,请参考“SIWAREX U新手必备
