称重模块SIWAREX U及其附件选型

1. 称重模块订货号

SIWAREX U模块,有单通道和双通道之分
7MH4950-1AA01 单通道,每个模块只能连接一台秤;
7MH4950-2AA01 双通道,每个模块可以连接两台台秤;

2.必选附件

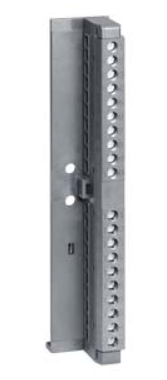

在SIWAREX U选型时,20针前连接器是必选的,下图所示的前连接器订货号为6ES7392-1AJ00-0AA0

3.可选附件

在SIWAREX U选型时,下列附件是可选的,用户可以根据自己的实际需要确定是否采购,不做强制要求。

(1) 因为目前很多电脑上没有RS232串口,所以与SIWATOOL软件通信时,需要使用USB/RS232转换器。西门子推荐使用ATEN UC-232A 型号的USB/RS232转换器(淘宝有售,如果无法买到该型号的转换器, DTECH的5002A或5001A 也可以作为替代型号。)
(2) 经过RS232/USB转换器出来的串口,不能直接与称重模块连接。用户还必须采购(订货号7MH4607-8CA)或者自己制作一根232电缆.

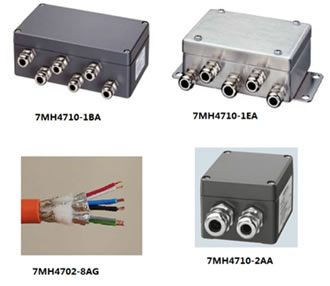

(3) 多个称重模块通过接线盒7MH4710-1EA(不锈钢外壳)或7MH4710-1BA(铝外壳),并联后连接至称重模块;
(4) 传感器自带电缆长度不够,需要进行延长时,需要使用延伸盒(7MH4710-2AA);
(5) 从接线盒或者延伸盒,到称重模块之间的连接电缆为专用电缆(7MH4702-8AG 橙色外皮; 7MH4702-8AF蓝色外皮,用于防爆区域);

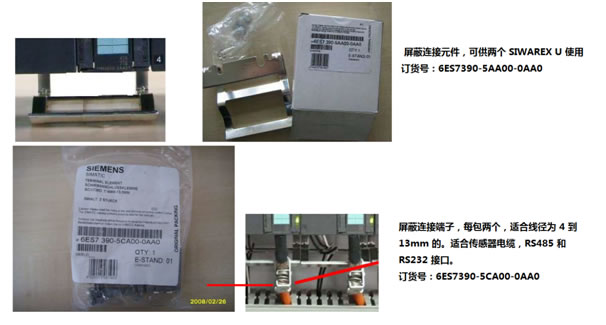

(6) 为最大程度降低干扰对测量的影响,传感器屏蔽层通过专用屏蔽元件与安装导轨连接,屏蔽连接元件6ES7390-5AA00-0AA0和屏蔽连接端子6ES7390-5CA00-0AA0 如下图所示。



关于称重模块SIWAREX U的更多问题,请参考“SIWAREX U新手必备
