通过WRREC指令修改CM1242-5的DP地址

S7-1200 增加 CM1242-5 通信模块后可以做 PROFIBUS DP 从站。一般情况下，可以通过TIA Portal 组态该模块的地址，当在软件中修改组态PROFIBUS地址后，需要下载硬件配置或者完整下载整个项目，修改的地址才可以生效。

对于一些特殊应用场景，PROFIBUS DP从站的站地址无法预先设置成固定的地址值，需要在适当的时候根据需要，在不重新下载硬件配置/项目的情况下，通过程序修改DP地址。为此，本文介绍通过编程调用 WRREC 指令修改 CM1242-5 的 PROFIBUS 地址。

注意：

CM1242-5模块固件版本在V1.0.5及更高，支持数据记录 0x2001（8193），当使用WRREC指令写入数据记录之后，从站会以该地址重启。8193数据记录结构如表1.所示

表1.8193数据记录结构

实验思路

CPU1215+CM1243-5模块作为PROFIBUS DP主站，站名称为“DP_Master”，CPU1214+CM1242-5作为PROFIBUS DP从站，站名称为“DP_Slave”，双方进行PROFIBUS DP主从通信。

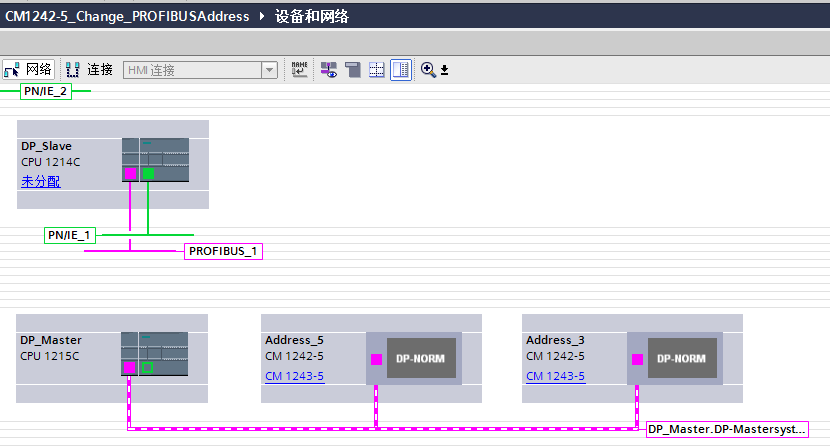

在DP_Slave站点中，在CM1242-5模块属性中设置的从站地址为30。为了更直观的验证通过程序修改地址生效，在博途中导入CM1242-5的GSD文件，在DP_Master站点中，在CM1243-5主站模块下方组态2个CM1242-5（GSD）。一个从站地址配置为3，名称修改为Address_3；另外一个从站地址配置为5，名称修改为Address_5。在DP_Slave站点中编程，通过调用WRREC指令分别修改CM1242-5模块的从站地址为3和5，在网络视图中在线监控主站模块是否与相应的从站模块通信成功。网络配置概况如图1.所示。

图1.网络配置概况

硬件和软件需求

所需硬件及角色分配如表2.所示：

表2.硬件与版本

软件：STEP 7 Professional V16

CM1242-5 模块组态

1. 打开博途软件，创建一个新项目，添加新设备中，添加 CPU1214（6ES7 214-1AG40-0XB0） 模块，固件版本为V4.4。

2. 在CPU1214的设备视图中添加CM1242-5模块，设置从站地址为30，如图2.所示。

图2.添加CM1242-5并设置DP地址

3. 设置CM1242-5的操作模式和传输区域，如图3.所示。

图3.设置操作模式和传输区域

CPU1215+CM1243-5组态

1.与CPU1214同一个项目中，添加CPU1215（6ES7 215-1AG40-0XB0），固件版本为V4.4，同时添加CM1243-5模块。

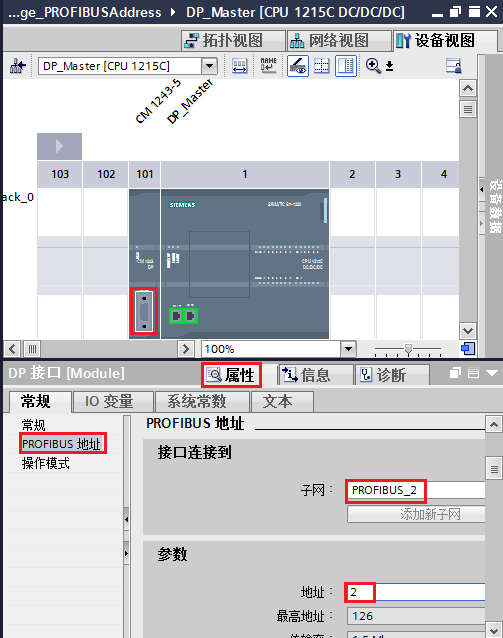

2.设置CM1243-5模块的DP地址，如图4所示。

图4.CM1243-5模块的地址

3.添加CM1242-5的GSD文件

CM1242-5 GSD文件下载链接及添加GSD文件的方法，请点击：添加和删除GSD文件

CM1242-5的固件版本如果低于V1.0.5，需要对CM1242-5进行固件更新，CM1242-5固件下载及更新方法，请点击：CM1242-5固件下载 和 固件更新方法

4.从硬件目录中将添加好的CM1242-5的GSD文件拖拽至网络视图中组态，分配PROFIBUS DP主站给CM1242-5，同时修改从站名称为Address_3，如图5.所示。

图5.分配主站及修改站名称

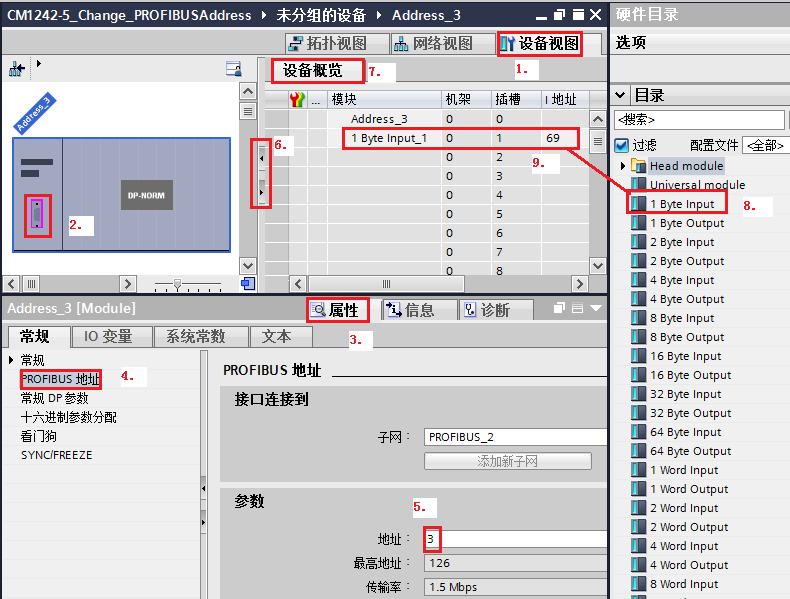

5.设置从站地址及传输区，如图6.所示。

注意：传输区的组态与CM1242-5模块中组态（参见图3.）的传输区相对应（图3.中为输出，1个字节；此处需要组态为输入，1个字节）。

图6.对GSD文件组态从站地址及传输区

6.从硬件目录中添加第二个CM1242-5（GSD）组态，从站地址设置为5，站名称设置为Address_5，添加传输区也是1 Byte Input，操作步骤同重复上述4-6。

CPU1214+CM1242-5 编程

1.在CPU1214+CM1242-5(站点名称为DP_Slave)中添加全局DB数据块并定义变量，如图7.所示。

将数据块中RECORD的数组的起始值设置为16#01，16#00，16#01，16#03，此4个字节的含义参见表1.所示。

图7.添加数据块定义变量

2.在OB1中调用WRREC指令，指令填写如图8.所示。

注意：WRREC指令是异步通信，REQ指令建议使用上升沿触发。如果使用电平信号触发，会不断的向模块写数据记录。如果短时间内多次写入数据记录，则会使用最后写入的地址。

图8.调用WRREC指令

3.捕捉指令完成位及错误代码，如图9.所示。

图9.捕捉错误位和完成位

4.添加监控图表，在其中添加2个变量，分别为"Change_Address_DB".DATA.New_Address 和 "Change_Address_DB".DATA.REQ。将"Change_Address_DB".DATA.New_Address 修改从站地址为3，然后将"Change_Address_DB".DATA.REQ修改为1，触发WRREC指令。如图10所示。

图10.修改从站地址为3触发WRREC指令

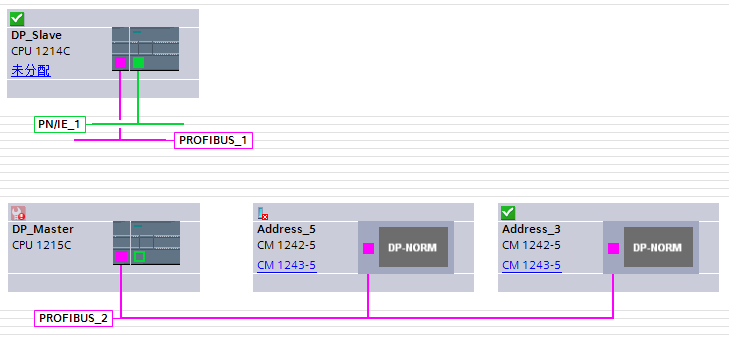

5.切换至网络视图，观察到CPU1215和站地址为3的GSD文件组态的站点通信成功。如图11.所示。

注意：由于CPU1215下方挂了2个CM1242-5 GSD文件，但是实际只有一个CM1242-5模块，所以同一时刻，只有一个从站通信成功，CPU1215有报错现象属于正常现象。

图11.修改地址后观察结果1

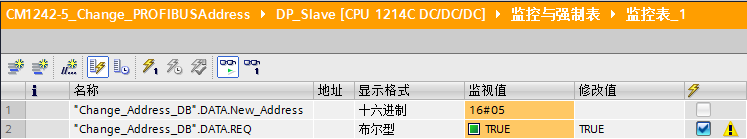

6.将"Change_Address_DB".DATA.New_Address 修改从站地址为5，然后将"Change_Address_DB".DATA.REQ修改为1，触发WRREC指令，如图12.所示。

图12.修改从站地址为5触发WRREC指令

7.网络视图中，观察到CPU1215和站地址为5的GSD文件组态的站点通信成功。如图13.所示。

图13.修改地址后观察结果2

注意：

使用这种方法后，CPU断电重启会恢复组态地址（30），所以如果想要保持性存储DP 从站地址，应将其保存在 CPU 的设置有保持性的 DB块中（参见图7.数据块中的变量设置有保持性，断电从新上电后数据保持断电之前的值不变）

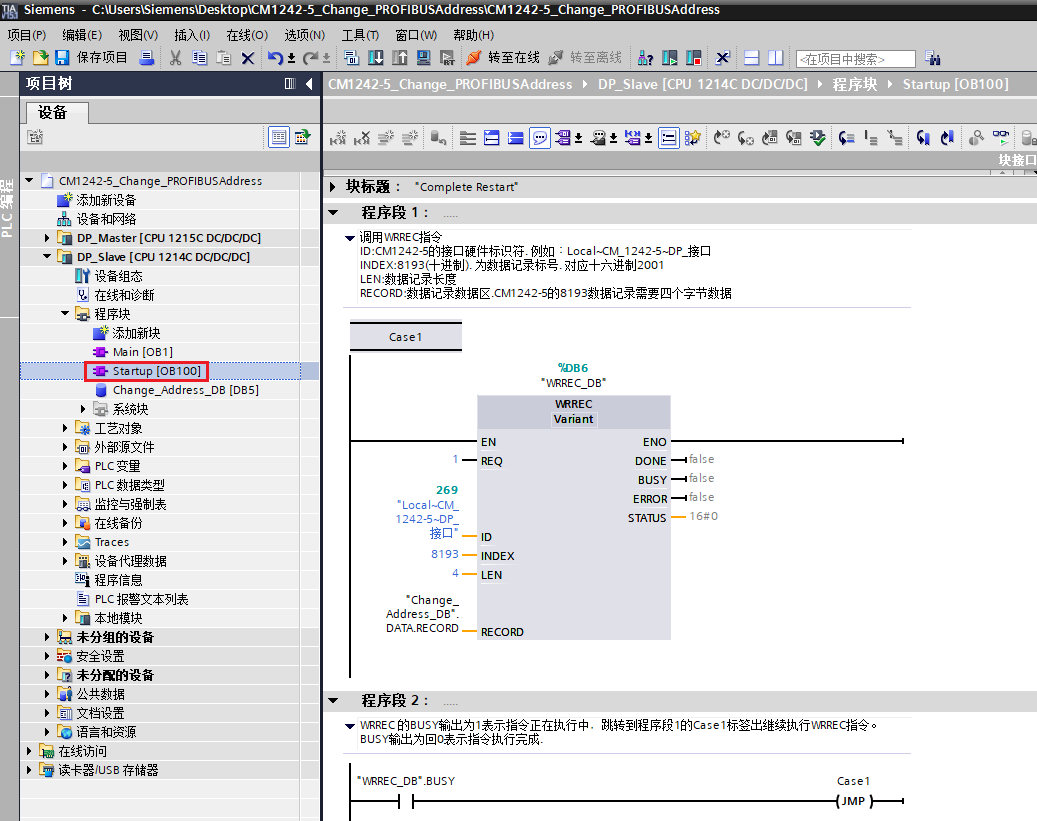

在 OB100 中编程调用WRREC指令，将REQ直接填写为TRUE，将数据记录写入 CM1242-5模块中。如图14.所示。

注意：因为WRREC指令是异步指令，需要执行多个周期，而OB100只能执行一次，所以在程序中加入跳转指令，即当指令仍在执行时则不跳出OB100继续执行WRREC。

图14.OB100中触发WRREC指令
