以下信息适用范围：SINAMICS V20

直流制动

V20直流制动利用直流制动电流（该电流同时使电机轴保持静止）使电机快速停车。直流制动时，直流电流被输入到定子绕组中，从而在异步电机中产生较高的制动转矩。

直流制动可在以下情况下激活：
顺序1：在OFF1或OFF3命令后激活（通过P1233释放直流制动）；
顺序2：用BICO参数P1230直接激活。
顺序1：

1. 通过P1233使能（直流制动持续时间）；

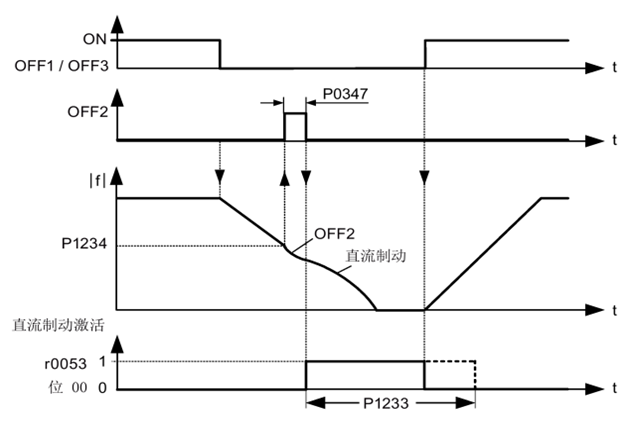

2. 用OFF1或OFF3命令激活直流制动（见下图）；
3. 变频器频率沿OFF1或OFF3参数设置的斜坡下降方式降至开始直流制动的频率P1234；
4. 在P0347去磁时间内，变频器脉冲被禁止（去磁时间通过电机数据自动计算）；
5. 在所选择的制动时间P1233内送入所需的制动电流P1232。用信号r0053位00来显示状态。

在制动时间结束后，变频器脉冲被禁止。

顺序2：

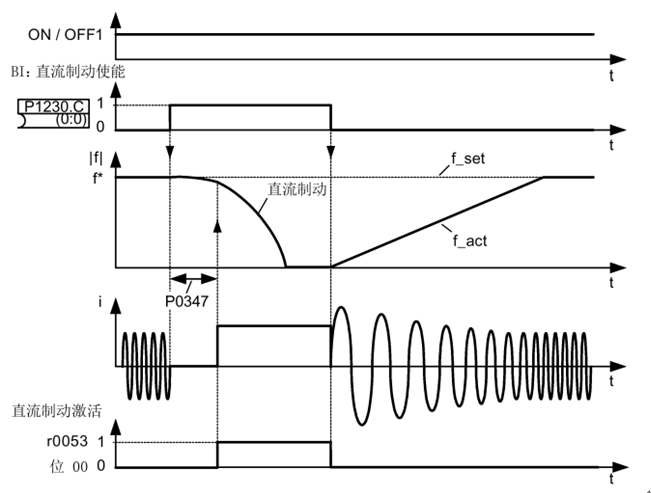

1. 通过BICO参数P1230使能并激活（见下图）；
2. 在P0347去磁时间内，变频器脉冲被禁止；
3. 在所选择的制动时间内送入所需的制动电流P1232，此时电机进行制动。用信号r0053位00来显示状态；
4. 在取消直流制动后，变频器加速回到设定值频率直至电机速度与变频器输出频率相匹配

注意：

• “直流制动”功能仅适用于感应电机。
• 直流制动不适用于保持悬挂负载。
• 直流制动期间，不能通过外部控制影响变频器速度。当设置变频器系统并进行参数设定时，应尽可能使用实际负载进行测试。
• 在直流制动时，电机动能在电机中转换成热能。 如果制动时间过长，电机可能会过热。

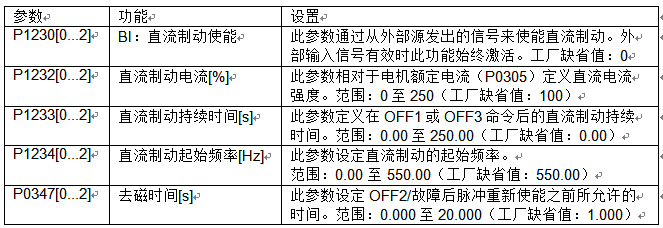

参数介绍：

示例：
1.要求在OFF1命令后，频率到达5Hz激活直流制动，制动电流为100%，持续时间为3秒，参数设置如下：

• P1232=100       设置直流制动电流为100%
• P1233=3   设置直流制动持续时间为3秒
• P1234=5   设置直流制动开始频率为5Hz

2.要求通过DI2激活直流制动，制动电流为100%，参数设置如下：

• P1230=722.1    设置直流制动开始命令源为DI2
• P1232=100       设置直流制动电流为100%

详细信息请参考：

《V20产品样本》
https://www.ad.siemens.com.cn/download/docMessage.aspx?Id=6723

《V20操作说明》
https://www.ad.siemens.com.cn/download/docMessage.aspx?Id=8061
