一台设备控制系统旧的硬件组态为CPU 414-3XJ04-0AB0， 带5个分站，以前能正常工作。由于CPU出现小故障（在有后备电池的情况下掉电就丢失程序，只能带电使用），更换为414-3XM05-0AB0，其余不变。 把硬件组态里面的CPU 进行替换后，下载到新的CPU ，还是带5个分站。

但是CPU报红色故障 EXTF 红色常亮  BUS 2 红色闪烁。  一旦换回旧CPU ，故障消失。
3XM05是新的.唯一做的改变就是换CPU ，然后对硬件组态修改。

诊断缓冲区 给出的事件为:

事件 1 / 120:  事件 ID 16# 38C4
分布式 I/O：站 返回
受影响 DP 从站的地址：站编号：  15
DP 主站系统标识号：     1
DP 从站的逻辑基址：输入地址：  8182
DP 主站的逻辑基址：  8191
要求的 OB：机架故障 OB (OB86)
优先级：25
外部错误, 离开的事件
00:11:45.447  1994-01-01

事件 2 / 120:  事件 ID 16# 39B1
在更新过程映像输入表时发生 I/O 访问错误
P 区域，字节访问， 访问地址：    83
过程映像分区编号： 0
无用户相关信息(Z1)：2942
所需的 OB：程序执行错误 OB (OB85)
优先级：25
外部错误, 进入的事件
00:11:45.428  1994-01-01

问题补充：

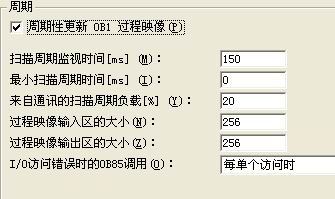

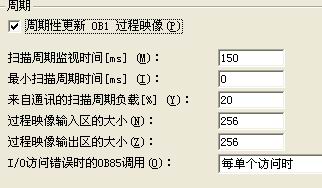

谢谢各位专家的解答，我看了一下，主要是说我的新旧CPU的过程映像设置不一致。 我检查了一下我的新旧CPU过程映像，请看截图 ，新和旧的设置是一模一样 。  我是在硬件组态里直接在CPU上点右键 “替换对象” ，这样来替换CPU的，之后没有对CPU进行任何更改的。

图片说明：

产品版区：SIMATIC S7-300(F)/S7-400(F/H/FH) 悬赏分:20 | 解决时间：2013-08-19 14:16:49 | 提问者： leedy8 - 新生  第1级

回答者： 阿鸣 - 大师  第17级  2013-08-17 21:58:04

评论

提问者对于答案的评价：
谢谢

CPU 414-3XJ04-0AB0与414-3XM05-0AB0的过程映像输入表不一样，查看一下两个CPU默认过程映像是否一致。

回答者： 冰雪疯儿 - 助理工程师  第8级
 2013-08-17 21:44:16

双击进入CPU的属性设置，查看过程映像区的范围。

回答者： -我心飞翔- - 高级顾问  第14级
 2013-08-17 22:02:29

看了楼主贴出的图片，我认为需要编译后再下载到新的cpu中，另外再根据诊断信息添加OB86到cpu中。

回答者： WWCWWC - 元老  第16级
 2013-08-18 09:37:28
