两个plc间有通讯，怎么判断通讯出问题了？ - 已解决问题

标签：

两个plc间有通讯，怎么判断通讯出问题了？

问题补充：

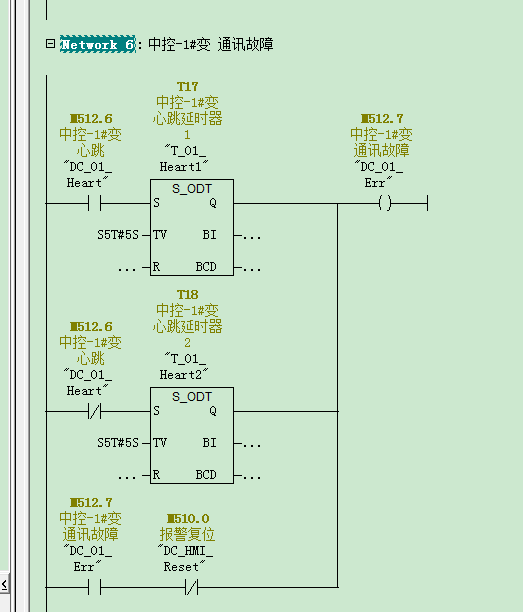

请问用心跳法的话，怎么用发送心跳位？具体怎么实现？怎么让一个值在0和1间（程序中对应的为m512.6）跳变？麻烦各位大神了

图片说明：

产品版区：SIMATIC S7-300(F)/S7-400(F/H/FH) 悬赏西币:1 | 解决时间：2015-10-12 15:11:12 | 提问者：怪怪英子61 - 新生第1级

问题ID：127541

看了这个问题的网友还看了

最佳答案

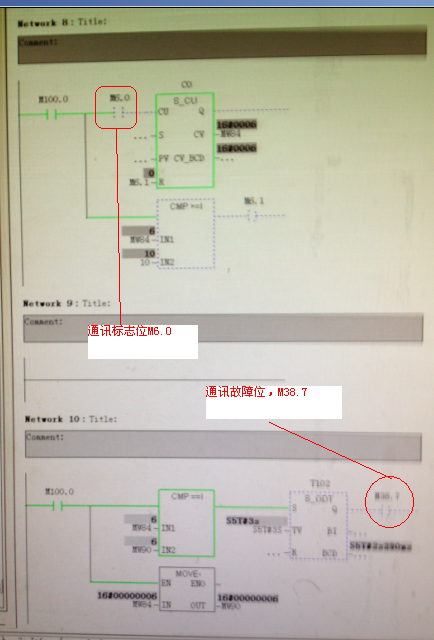

这是一个经典的通讯判断的程序，通讯心跳M6.0 为标志位。可讲需要判断的PLC 发送一心跳位，至需要判断PLC处。
M38.7为通讯故障位。
这程序的本意就是判断M6.0标志位是否变化，如果变化则不可能触发M38.7，也就是说
如发生通讯故障，则M6.0（心跳位）不变化，那么加计数器C0的值一直为某个常数，那么就触发定时器T102。（M38.7）那么就表示对方PLC通讯失败。

补充：
心跳位是M6.0，因为没有2套PLC 所以用M6.0代替，实际处理改问题时，可以设置需要判断故障的PLC 时钟存储区，各种脉宽的脉冲都有。（也就是010101011010）心跳信号了，如果检测不到101010信号变化那么T102不就接通报故障了吗？
重要补充：
注意第三附图，（补充清晰仿真图1）。程序断2中， move 指令和 cmp 比较指令不能对调，这是关键！！！因为PLC程序是从下之下扫描的，也就是先判断在赋值，如果线赋值在判断就起不到检测MW84 和 MW86是否变化的作用了。
以上解释应该比较完整清晰，希望你可以按照我给出的程序自己仿真体验下。尤其实验下先赋值在比较和先比较在赋值的区别。整个程序的精髓也就是在这里。希望您采纳。
