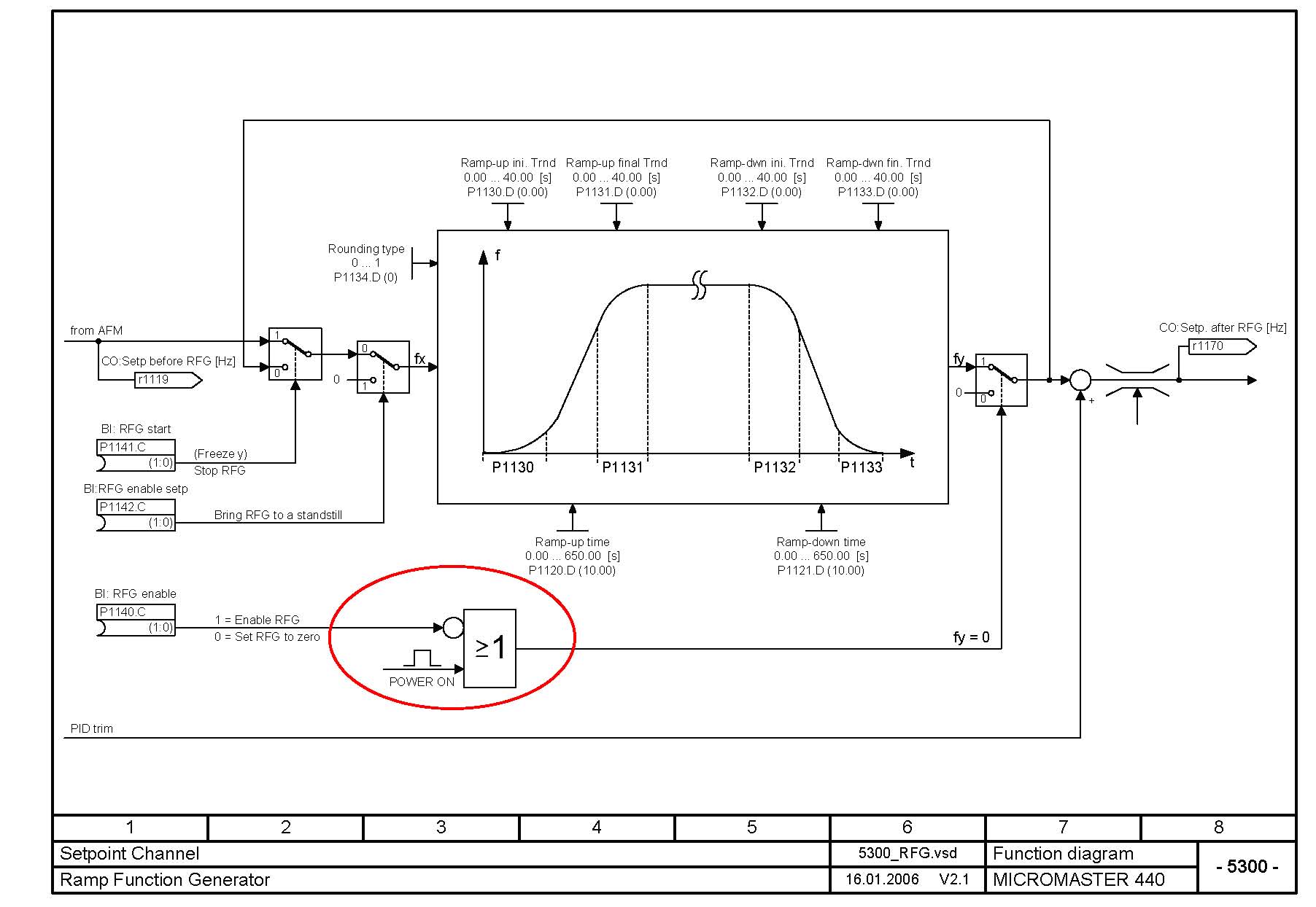

kdrjl 版主经验值:146144 发帖数:36656 精华帖:451	楼主 2012-10-29 22:01:33 主题：有人能读懂这张图的逻辑控制符号吗？今天在看这张图时，红圈部分的逻辑不太懂。怀疑画错了（印刷问题）。既然是斜坡函数发生器被使能了，那非逻辑是做什么的？把1变成了0，或门输入1为0，这对于使能有什么意义呢？看不出使能信号的作用了。有谁能给讲讲？我是你的朋友

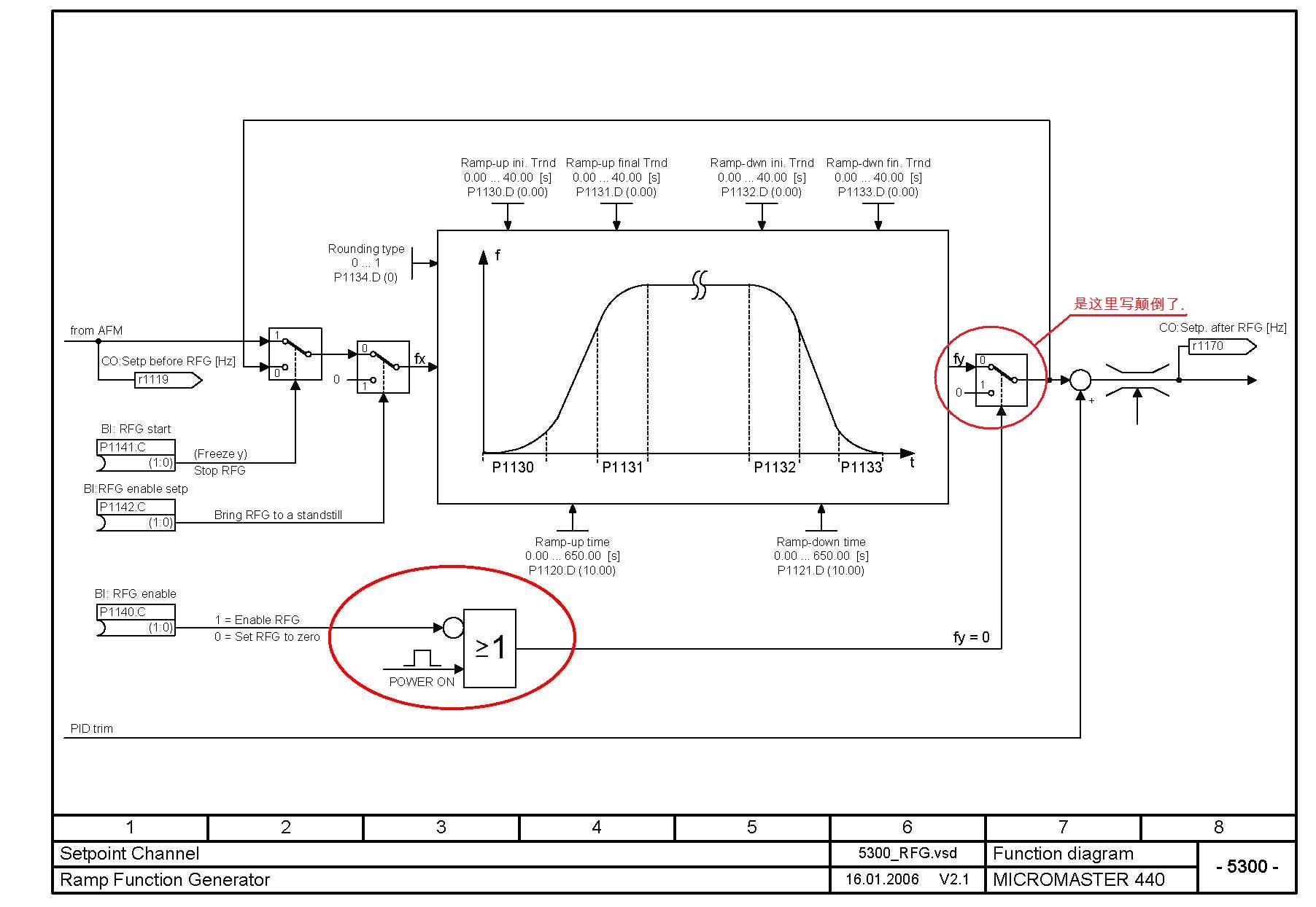

yming 版主经验值:138360 发帖数:23136 精华帖:880	10楼 2012-11-10 10:57:14 主题：回复：有人能读懂这张图的逻辑控制符号吗？应该是或门没错。只是开关处画颠倒了。POWER ON仅仅是上电检测后的一个脉冲而已，之后都是零。这个初始化置位/清零信号从早年、前几代驱动装置中就存在。学而时习之，不亦说乎？温故而知新，不亦乐乎？
