工业网络对可用性要求较高，环网冗余是提高网络可用性的重要手段，西门子常用的PROFIBUS网络和工业以太网都可以组态冗余环网。PROFIBUS和工业以太网如何构建环网，需要哪些设备，如何组态，有哪些环网协议可用，使用时需要注意什么？您在工程中用过环网吗，有没有遇到什么疑问或有趣的事情？欢迎加入本次关于西门子工业网络环网冗余的专题探讨，提出您的疑问，分享您的应用经验，共同提高。

活动奖励：
此次集中交流将持续至12月17日，其中所有精华帖作者将获得加倍精华奖励积分；最终所有有效留帖的网友将获得加倍发帖积分。更多积分带给您更多奖品兑换的自由。
对于有突出发言贡献的网友可获得金币奖励，可以在当前的兑换奖品中兑换奖品。
交流结束后也将专门整理重要内容，供广大网友分享参考。
预祝大家交流愉快，收获丰富！

我们公司一直用这样的网络，主站放在二楼的操作室，下面带6个从站柜，每个柜子里放1 个OLM，组成环网，有一次OLM上有红灯亮了，不知道怎么回事，但是设备还是能正常运行，后来发现是有一根光纤断了。

1.环网冗余性好
2.做了环网，有过有一点故障了不造成通信中断，但是应该将这个故障信息表达出来，否则后果大家都知道
3.结合西门子Scalance交换机，利用wincc 的OPC可以在画面上反应出交换机端口信息以及环网链路的状态
4.献丑，上个项目图说明（这个图，刚刚就是挖掘机挖断一根光纤的时候，快速响应，业主Happy）

通常不同产家会有自己的环网协议，譬如西门子交换机支持的HSR协议就是西门子独有的，使用HSR协议时只能使用支持该协议的西门子的交换机构成环网。 除了各厂家的私有协议，还有一些公开的标准协议，如MRP和RSTP，MRP主要是用于工业现场的以太网环网协议，50台交换机组成的环网的典型重构时间是200ms。RSTP主要是应用于商业办公网络的以太网协议，其收敛速度可达到1S.

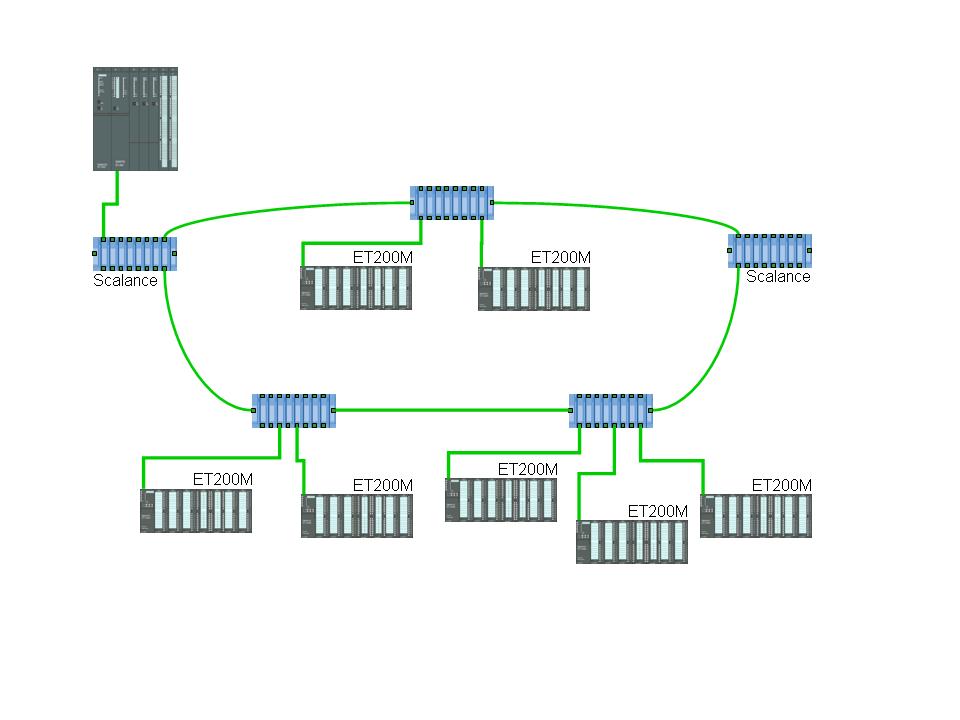

MRP是随着PROFINET发展而产生的环网协议，可以应用在现场层的PROFINET IO网络中。在一个PROFINET网络中可以组态多个MRP环网，即网络结构可以单个环网如：

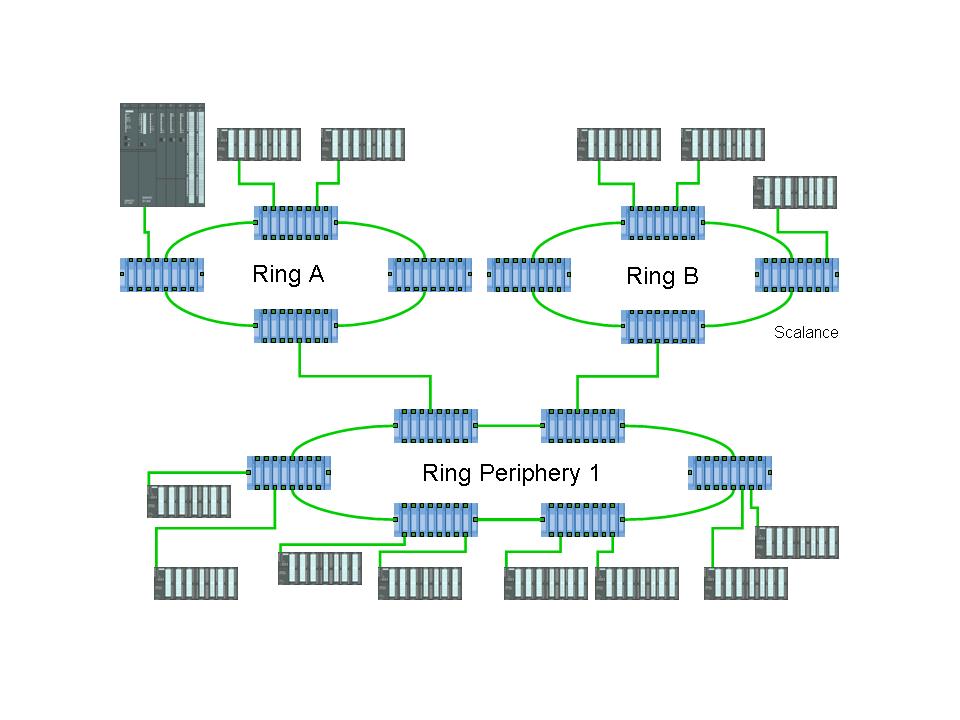

也可以是多个环网，如：

PROFINET通讯是目前较为广泛采用的方式，其实现MRP环网也较为廉价方便，并且提供的故障诊断和调试方法也较多。现就个人在MRP环网故障诊断和调试使用与大家分享。
一、项目MRP环网通讯结构简介
1、两套CPU414-2DP与CP443-1模块和SCALANCE X208交换机，各自形成MRP环网；
2、每套CP443-1模块X1P1R端口用于连接6个PROFINET IO通讯站点（IM153-4PN）；X1P2R端口则分别连接至各自的SCALANCE X208交换机，实现与所有OS站和ES站的监控通讯。

二、环网介质冗余MRP调试
网介质冗余MRP调试方法很多，可以直接查看CP443-1通讯模块或IM154-3PN模块的状态指示灯；也可以在线查看CP443-1模块诊断缓冲区（Diagnostic Buffer）信息；还可以利用PROFINET IO WEB功能在远程实现诊断维护。

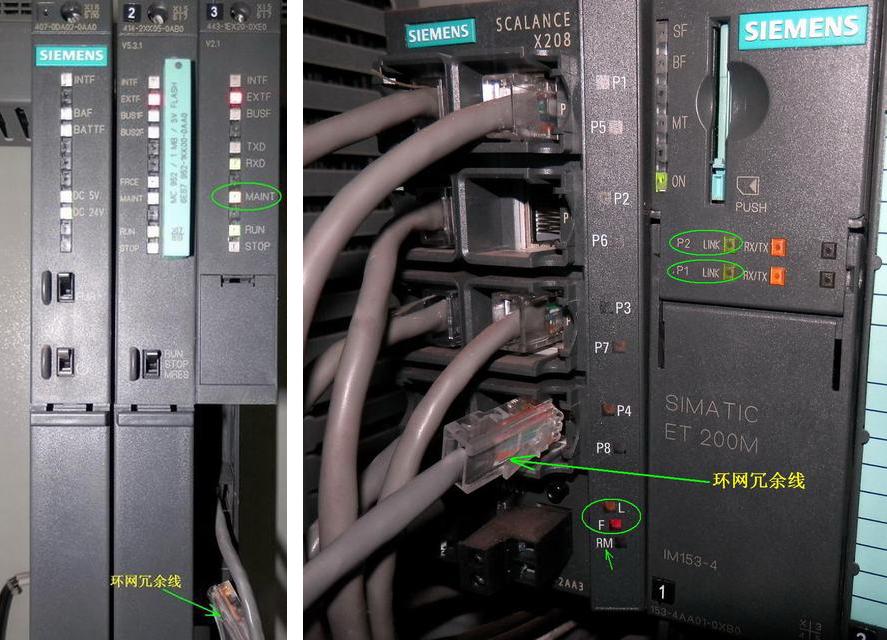

1、如果环网域中某一节点断开，则对应的域管理器CP443-1模块上的桔黄色MAINT指示灯常亮。如果断点在IM154-3PN分布式I/O模块，则P1或P2端口上的黄色LINK指示灯将熄灭。

如果断点在SCALANCE交换机，则端口对应的桔黄色 指示灯熄灭。由于X208是网管型交换机，具有环网冗余管理功能（RM），因此交换机上桔黄色L指示灯熄灭，而F指示灯亮红。

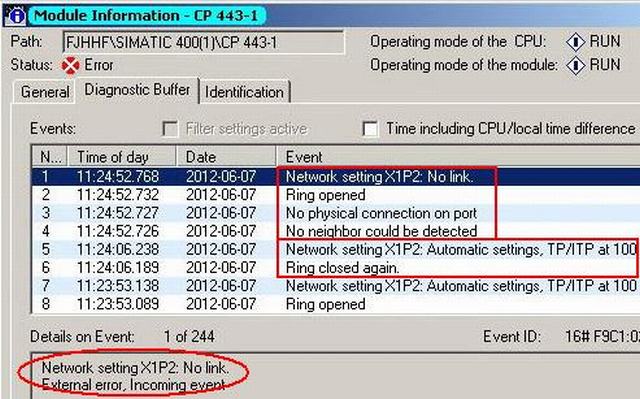

2、CP443-1模块作为PROFINET通讯控制器，诊断缓冲区（Diagnostic Buffer）能给出详尽的网络通讯故障诊断信息。例如“Ring opened”、“No physical connection on port”或“Ring closed again”等提示信息。

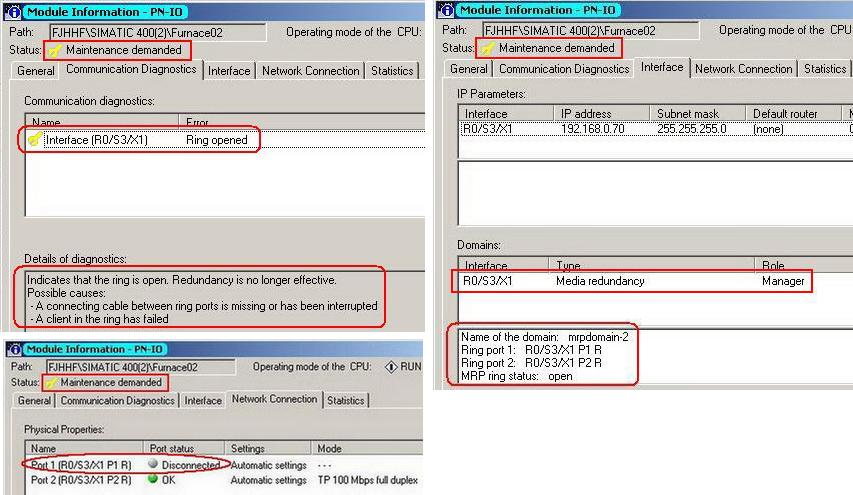

3、还可以直接针对PROFINET网络进行在线诊断。如果环网域中某一节点断开，则在线诊断状态（Status）显示为一个黄色扳手图标，提示信息为“Maintenance demanded”。

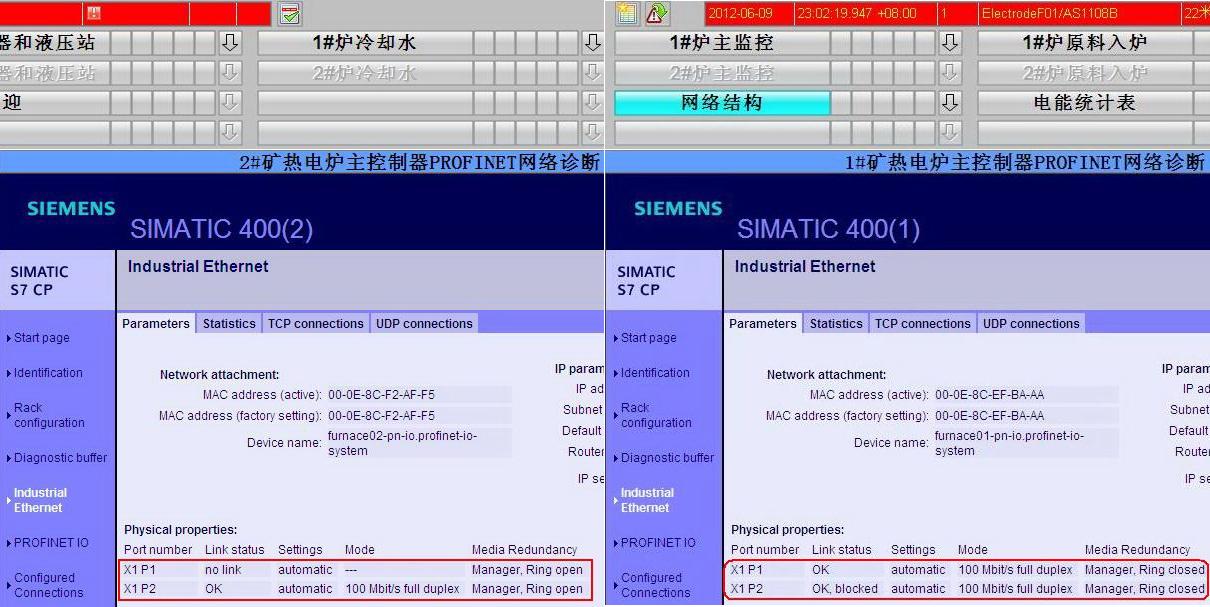

4、除了以上几种网络诊断方式外，还可利用PROFINET IO WEB功能，利用Internet Explorer浏览器查看更为详尽的诊断状态信息，实现远程诊断维护。另外操作维护人员还可利用OS站监控画面直接查看诊断信息。

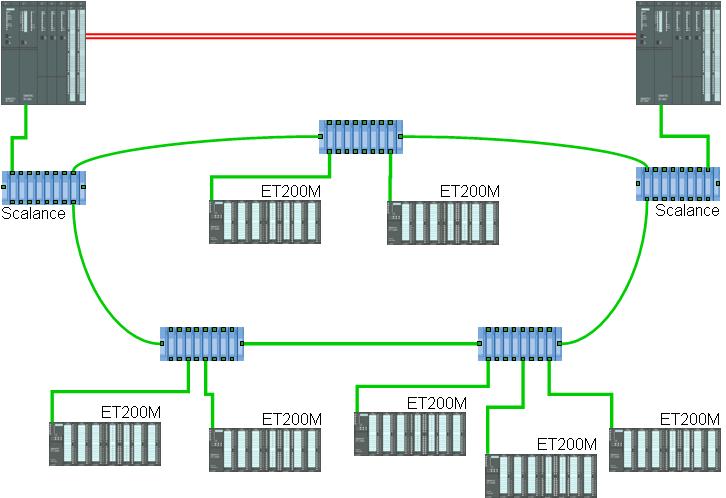

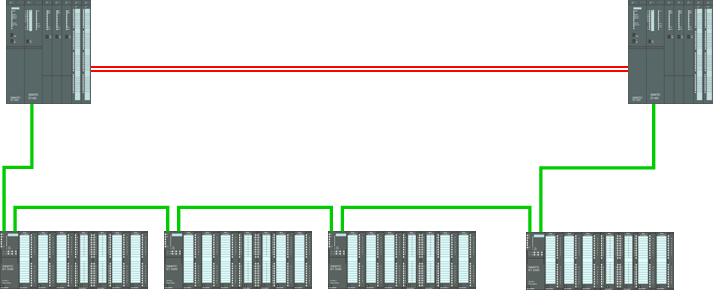

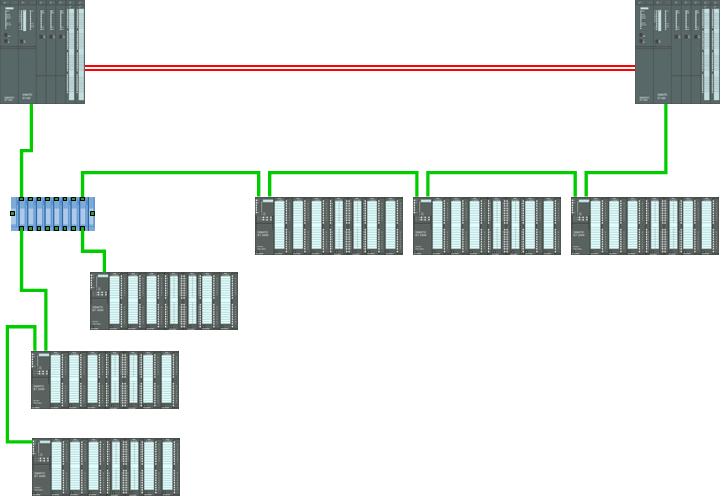

400-5H的CPU即支持PROFINET的H-CPU。PN-H的CPU支持系统冗余，即两个H-CPU通过PROFINET与分布式IO通信，其网络可以有多种结构，如下面的图形所示：
