PROFINET由PROFIBUS国际组织（PROFIBUS International，PI）推出，是新一代基于工业以太网技术的自动化总线标准。作为一项战略性的技术创新，PROFINET为自动化通信领域提供了一个完整的网络解决方案，囊括了诸如实时以太网、运动控制、分布式自动化、故障安全以及网络安全等当前自动化领域的热点话题，并且，作为跨供应商的技术，可以完全兼容工业以太网和现有的现场总线（如PROFIBUS）技术，保护现有投资。PROFINET以其灵活、高效、高速的特点开创了自动化应用的新局面。
你已经在使用PROFINET了吗？你有什么样的体会和经验？
你还没开始应用PROFINET吗？你有什么样的疑惑和期待？
欢迎参加本次PROFINET应用技术探讨，就PROFINET相关话题展开讨论，交流提高。
下面的文档供大家阅读参考：
>> SIMATIC PROFINET 系统说明
>> 从 PROFIBUS DP 到 PROFINET IO

活动奖励：
此次集中交流将持续至7月12日，其中所有精华帖作者将获得加倍精华奖励积分；最终所有有效留帖的网友将获得加倍发帖积分。更多积分带给您更多奖品兑换的自由。
对于有突出发言贡献的网友可获得金币奖励，可以在当前的兑换奖品中兑换奖品。
交流结束后也将专门整理重要内容，供广大网友分享参考。
预祝大家交流愉快，收获丰富！

PROFINET作为工业以太网好处不用多说，由于经常用到分布式IO的项目，我一直关注的是现场总线的布线方式及现场施工等问题，PROFINET采用级联方式布线最省时方便，关键的问题是如果某一节点出现问题（电源或其它故障），其后的所有节点将无法正常通信，有一个方法可以避免此问题，就是采用具有冗余功能的工业交换机，只是成本增加不止一点。星形布线方式也可以解决此问题，现场设备在核心交换机半径范围内施工比较方便，如果现场设备相对交换机呈线性分布，星形布线会增加不少施工成本，总之要综合考虑成本、施工等因素选择布线方式。我个人不建议采用混合型布线方式，如果施工中某些分支起始端网口和末端的网口无意中同时接到了核心交换机上，形成的网络风暴会造成不必要的麻烦。。。。。此纯属个人理解，交流讨论一下。

确实由于以太网所以可以是总线型、星型、树型，所以PROFINET网络拓扑结构多种多样，也可以说给我们的施工布线带来了很大的灵活性，不用像PROFIBUS 那样的单一总线型。有的场合适合星形，但有的场合适合混合型，具体就要看实际情况了。不过哪种布线情况都要看交换机的性能都，比如有实时性、速度等。

如果采用总线型连接，PROFINET节点掉电后，其后面的站点就掉站了，PROFIBUS则由于总线在连接器上是串起来的，所以没这个问题。但这个问题的真正影响还得看应用。如果是一条生产线掉个站就全线停的，那掉哪个站掉几个站都一个效果。因此在布线时可以考虑将影响同一区域停机的可以做成总线型连接，而互相不影响的用交换机做成星型连接。其实PROFIBUS也是有问题的，PROFIBUS如果没有使用有源终端的话，终端站掉电，也可能造成整个网络通信不稳定而停机，PROFINET则不会因为终端掉站造成整个网络掉站。像在钢铁企业里常用PROFIBUS光纤模块OLM，如果OLM故障，那光纤另一头的设备也会全部掉站。个人觉得关于掉站的这种担心被夸大了。

拓扑的灵活性是PROFINET的优势之一。PROFINET支持各种拓扑例如星型，树型，总线型或环型。各种介质可以在网络中使用：五类铜电缆，玻璃光纤和塑料光纤电缆，IWLAN等。客户可以根据应用自由的选择拓扑及传输介质。
对于总线型和环型拓扑，因为PROFINET IO设备通常都集成双端*换机并支持MRP环网协议，可以无需其它网络组件就可以实现。

呵呵，ProfiNet用过就知道了。用过之后可能就不会考虑ProfiBus了。
我以前就以为 PN仅仅是可以替代PB而已。在使用了PN；尤其是嵌入Wi-Fi路由，感觉真是好。
不一样的感觉：
1、对PLC编程、对变频器调试根本不需要编程电缆、网线。
2、利用PLC PN的内置Web服务，很容易做到通过在iPad、智能手机上的浏览器；对变量以致驱动设备状态的监控、操作。（大多还内置了SMTP邮件服务，有状况还会给你发邮件。）
3、如同上面的图所示；利用路由器分割需要不同速率的局域网络，并将它们融合在一起。
4、如果愿意；还可以异地，通过互联网检查、更改、监视设备状态、运转。
我觉得，目前，为了使PB向PN过渡，还在使用主从概念（方便理解）。实际上，PN完全是服务器、客户端的概念。

还有，对于PROFIBUS，一个接口只能做主站或从站。对于PROFINET，一个接口可以既做控制器又做IO设备。
利用PLC PN的内置Web服务，很容易做到通过在iPad、智能手机上的浏览器；对变量以致驱动设备状态的监控、操作。（大多还内置了SMTP邮件服务，有状况还会给你发邮件。）这功能很想尝试下 （^o^）

本帖我给大家分享一个关于PROFINET环网介质冗余MRP功能应用的案例。
一、项目背景简介
1、两座镍铁合金冶炼电炉，每座电炉控制系统主机架选用S7-400系列CPU。

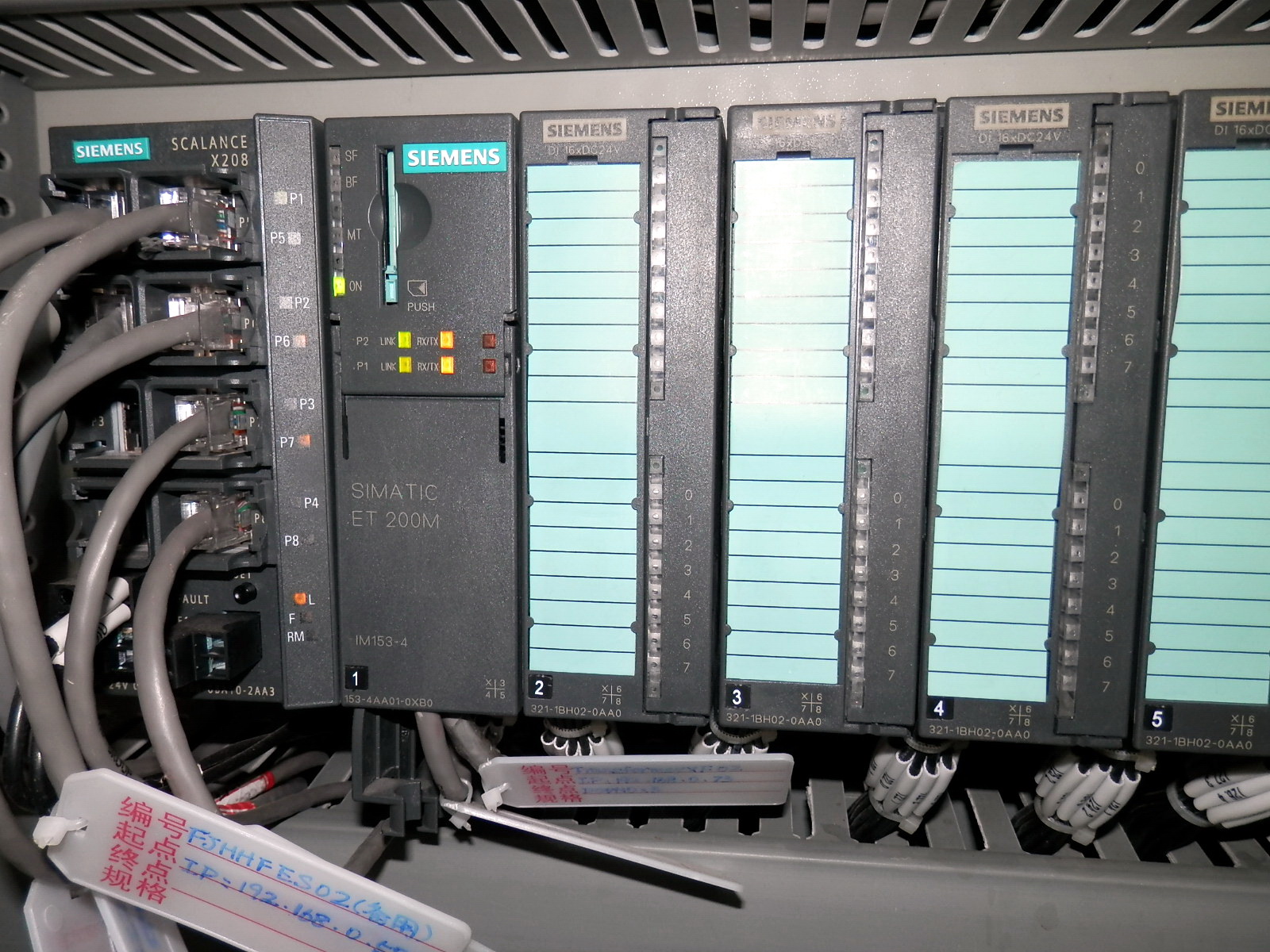

2、全新的IM153-4PN模块支持PROFINET IO通讯，还可支持多达12块I/O模块，集成两个RJ45插口和ED交换机功能。
3、配合独立的PROFINET IO通讯控制器CP443-1和高防护等级的SCALANCE X208网管型交换机，实现10/100Mbps全双工、自适应高速通讯和远程诊断监控。
4、共6个PROFINET IO站点（IM153-4PN），和4台OS单站和1台ES站。

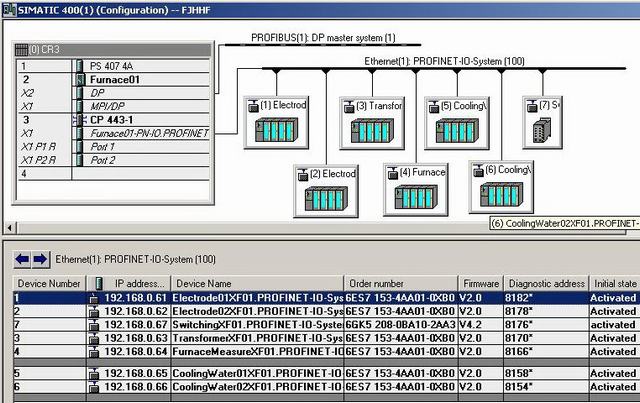

二、系统硬件组态结构
1、CPU414-2DP模块没有PROFINET通讯端口，PROFINET IO通讯控制器由CP443-1模块承担。CPU模块虽然有X1和X2两个PROFIBUS-DP通讯端口，但未使用，留待用户以后扩展使用。
2、CP443-1模块X1P1R端口用于连接6个PROFINET IO通讯站点；X1P2R端口则分别连接至各自的SCALANCE X208交换机，实现与所有OS站和ES站的监控通讯。

三、PROFINET IO网络拓扑组态结构
1、要实现PROFINET环网介质冗余MRP功能，需先进行网络I/O拓扑组态。网络拓扑（Topology）组态是PROFINET通讯设备特有的组态方式，具有设备更换无需可移动存储介质（Exchanging a PROFINET IO device without removable storage medium），和操作期间更改I/O端口（Changing partner port during operation）等设备自动调试功能（Automatic Commissioning）。

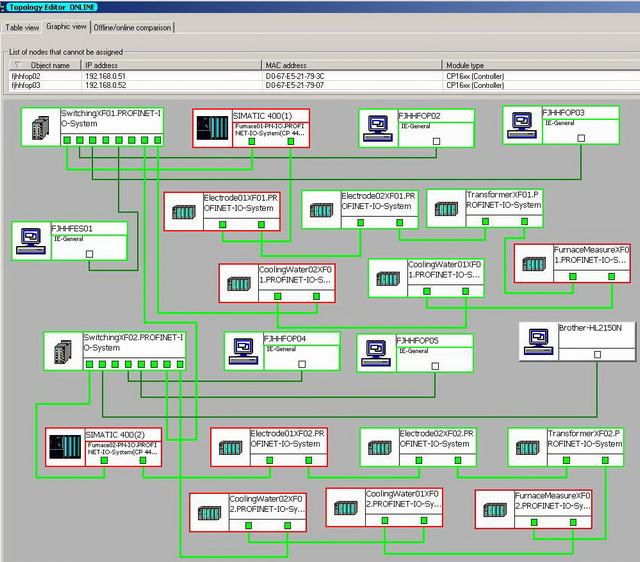

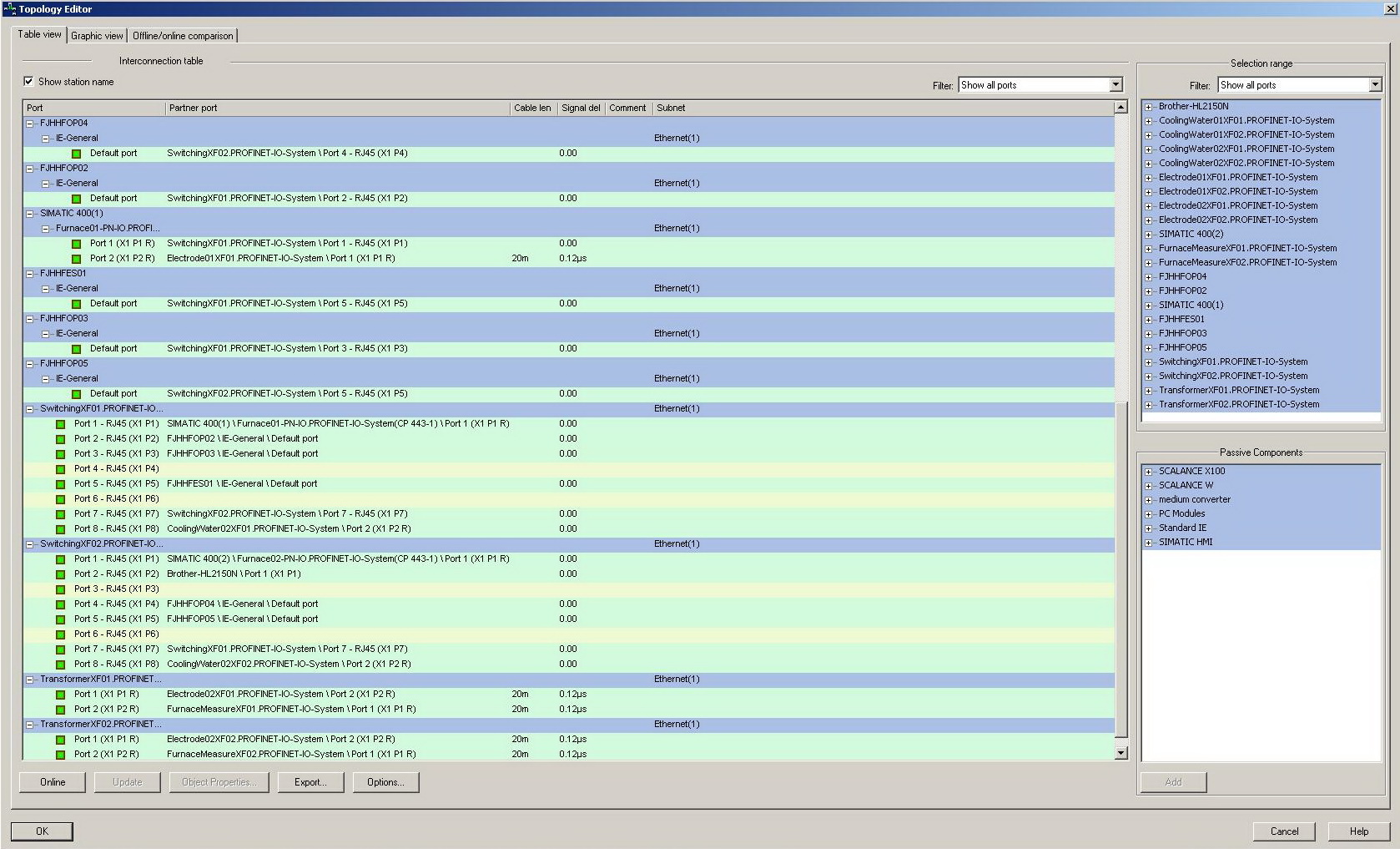

2、拓扑编辑器（Topology Editor）提供表格视图（Table view）和图形视图（Graphic view）两种组态方式。本项目CP443-1和IM153-4PN模块分别都有两个Port端口（即RJ45插口），因此PROFINET IO通讯控制器和I/O设备全部支持物理设备（PDEV）。CP443-1模块还支持SNMP（简单的网络管理Simple NetWork Management Protocol）、 LLDP（链路层发现Link Layer Discovery Protocol）及DCP（发现和组态Discovery Configuration Protocol）等协议，则可利用拓扑编辑器组态设置、互连和诊断包括端口在内的PROFINET设备。

四、PROFINET环网介质冗余MRP组态
1、IM153-4PN模块和IO通讯控制器CP443-1都集成了P1和P2两个RJ45端口（Port）。既可用于级联扩展（Link），又可实现端口数据交换（Switching），还可实现环网冗余功能。

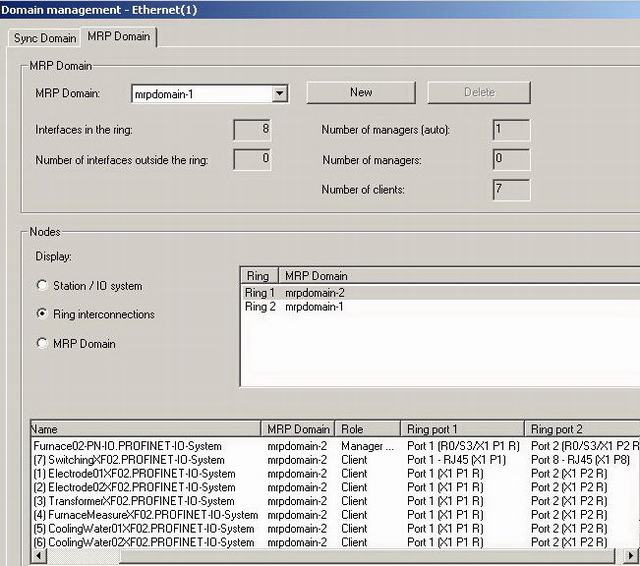

PROFINET环网采用介质冗余（MRP，Media Redundancy）方式实现。本项目两套S7-400PLC分别对应两座电炉，因此就设计了两个冗余环网，域名称为mrpdomain-1和mrpdomain-2。
2、每个环网设置以各自的CP443-1模块为域管理者角色（Manager），则对应的分布式I/O站点（即IM153-4PN）和交换机（SwitchingX）角色则为对应域客户机（Clint）。

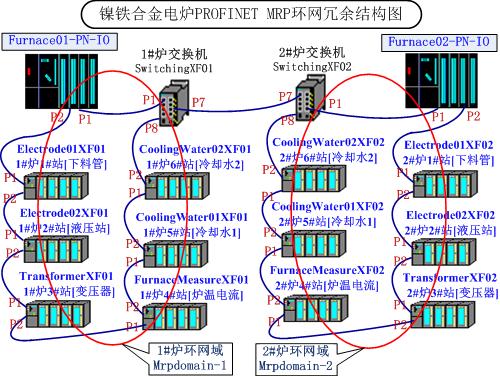

3、以CP443-1模块X1 P2 R端口为引出线与IM153-4PN模块X1 P1 R端口互连（即Furnace01-PN-IO设备），而X1 P2 R端口引出线与下级IM153-4PN模块X1 P1 R端口互连。最末级X1 P2 R端口引出线与交换机（即SwitchingX设备）X1 P8端口互连，而SwitchingX交换机X1 P1端口则与CP443-1块X1 P1 R端口互连，从而形成闭合的电气环网。

关于PROFINET应用，我接着再给大家分享一个利用IO WEB功能远程诊断维护的案例。
一、项目背景和系统硬件组态结构
参见61楼发帖。
二、PROFINET IO WEB功能简介
由于PROFINET通讯基于工业以太网络（Industrial Ethernet），因此以太网的TCP/IP、FTP、DHCP、SNMP、HTTP、Email等IT技术，可以应用在PROFINET设备通讯之中用于管理和维护。
三、PROFINET IO WEB功能使用

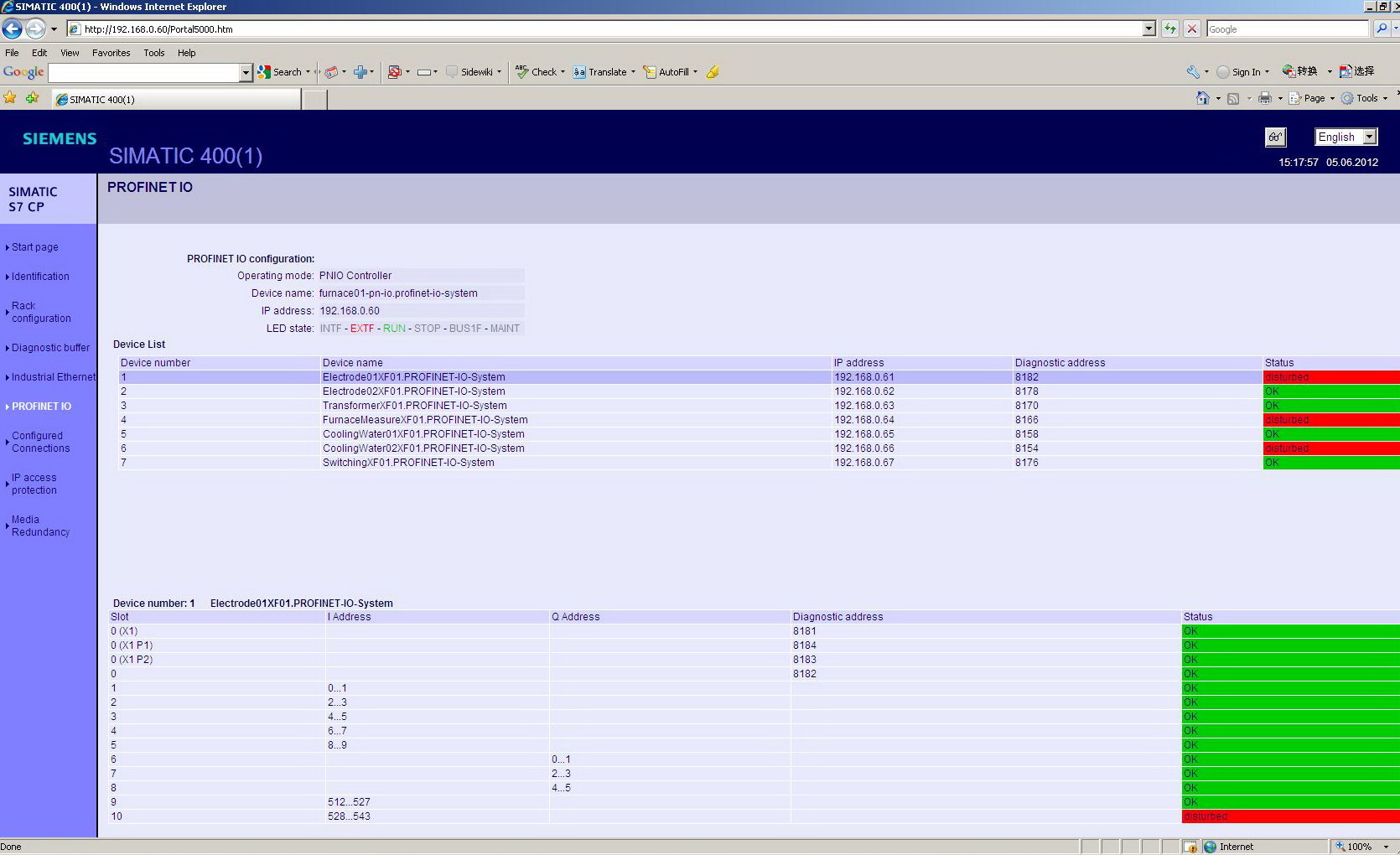

1、OS站与带PROFINET IO控制器功能的CP443-1以太网模块通讯连接，利用Internet Explorer浏览器就可实现远程诊断和维护管理。例如：在Internet Explorer浏览器地址栏中键入“http://192.68.0.60”或“http://192.68.0.70”，就可以监控1#炉或2#炉主机架CPU模块状态、分布式I/O站点组态及模块状态、IO控制器端口收发数据包状态，以及CPU及IO控制器诊断缓冲区事件描述等系统诊断信息。

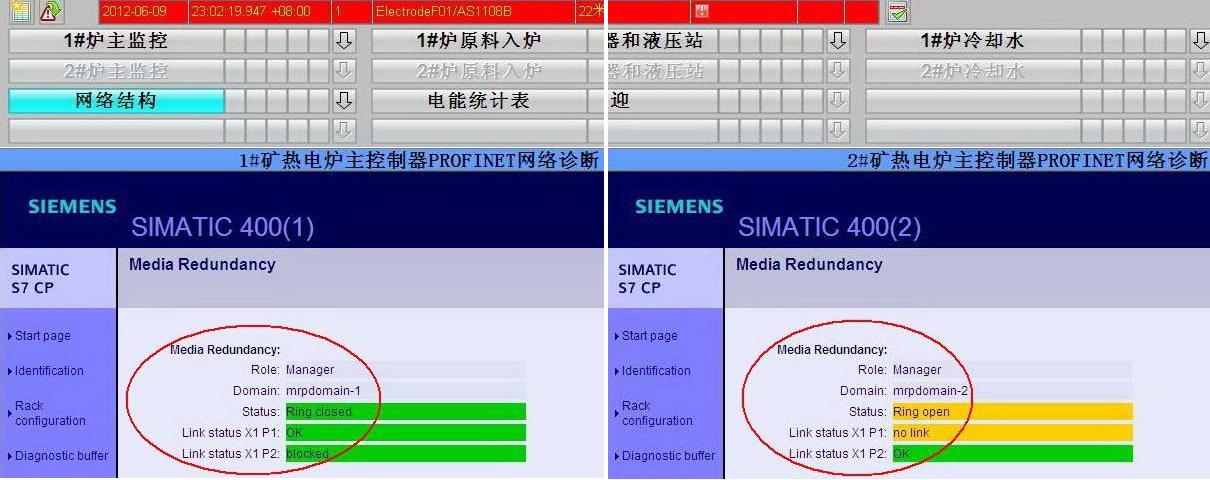

2、本项目为方便维护人员快速查找和诊断PROFINET网络系统设备故障，利用WinCC图形编辑器（Graphics Designer）先新建一幅画面（Picture），然后调用两个WinCCWebBrowser控件（ActiveX controls），分别指定以上两个Internet Explorer浏览器地址，用于分别指向1#和2#炉CP443-1模块的IP地址，这样就可以在运行的OS站上直接查看到系统诊断信息。
