手册上有句话：机械触点接通什么什么，会发出50毫秒信号什么的。
想问一下用什么电路测试可以观察到这个现象？

CPU：224CN DC/DC/DC，6ES7 214-1AD23-0XB8，CPU内无程序。
示波器：TEK TDS2002
辅助CPU：224 XPCN，用于给224CN提供电源开关。

一、由开关电源直接供224CN电源，Q0.0-Q0.4和CPU同电源，示波器测量Q0.4至M间的上电波形

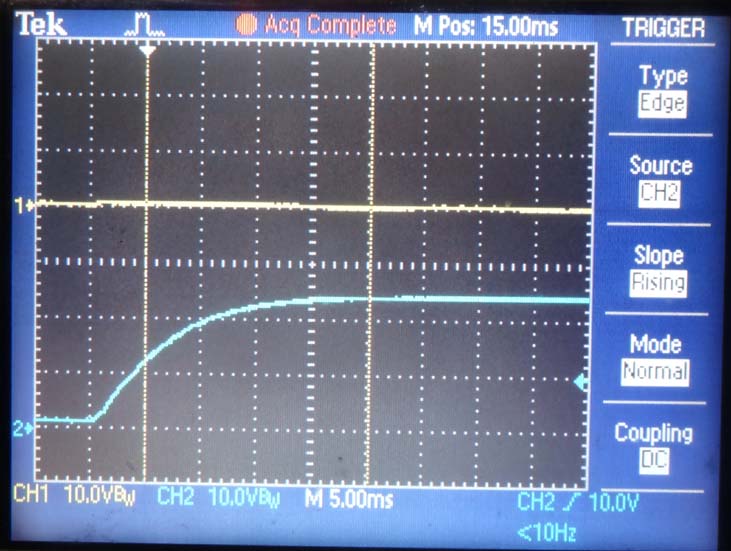

时间刻度为5ms/格，上部通道1为Q0.4，下部通道2为电源，可见电源上升比较缓慢，在Q0.4处测不到任何波形，包括Q0.4空载、接200欧电阻。

二、224CN的供电由辅助224 XPCN的Q0.4提供（DC型，晶体管输出，比机械触点提供的电源上升沿干净）。

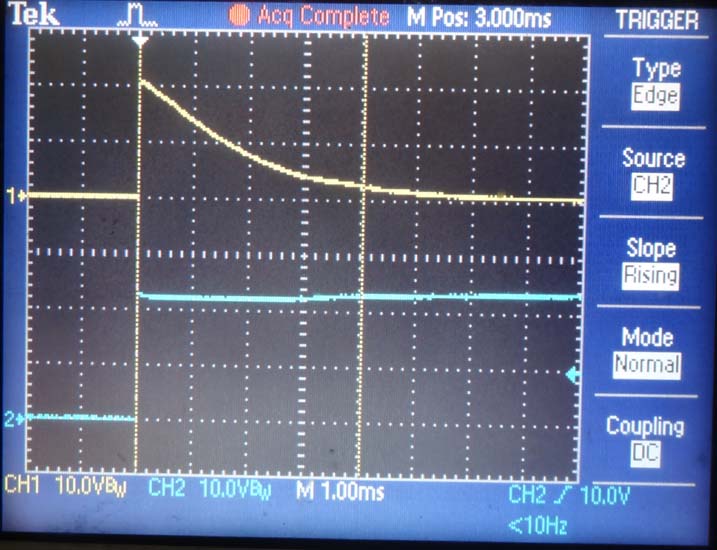

224CN的Q0.4空载，测到Q0.4有输出，不过波形象电容放电。



Q0.4接上200欧负载后，在时间轴为ms刻度时没有捉到输出波形。

三、把示波器的时间刻度调至us级
Q0.4上始终接有200欧电阻作负载。开始时并不清楚为什么有时会测到波形，而有时却没有，后来发现和CPU的断电时间有关。以下是不同断电时间的输出波形图：
1、断电间隔时间在30s内，基本上测不到输出波形；

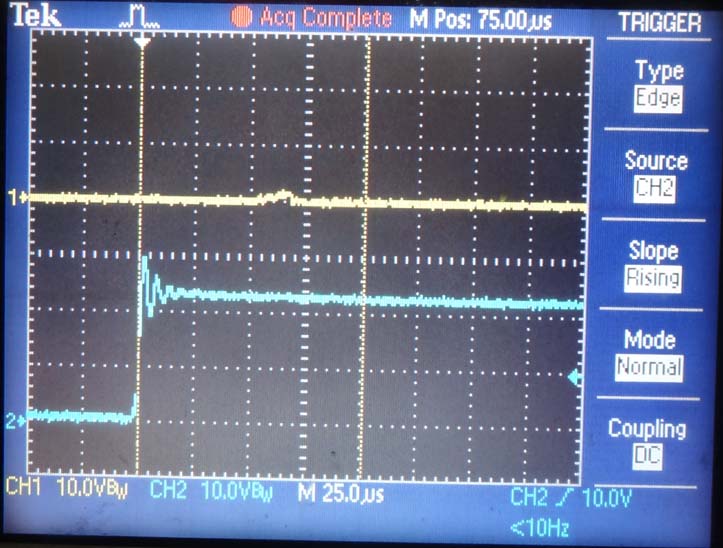

2、断电时间35秒，有明显的输出；

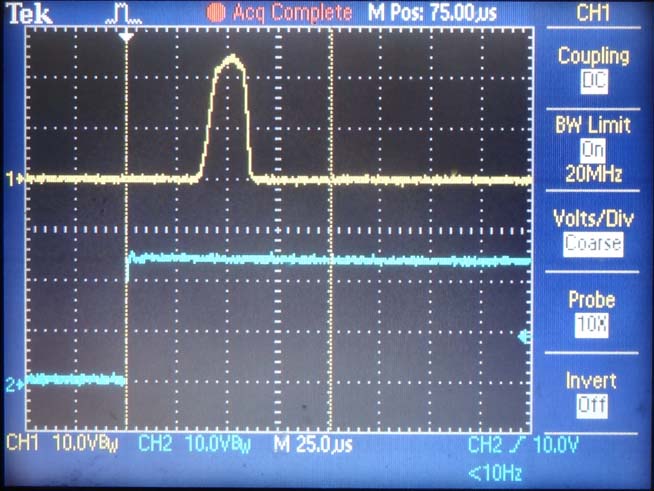

3、断电时间40秒的情形

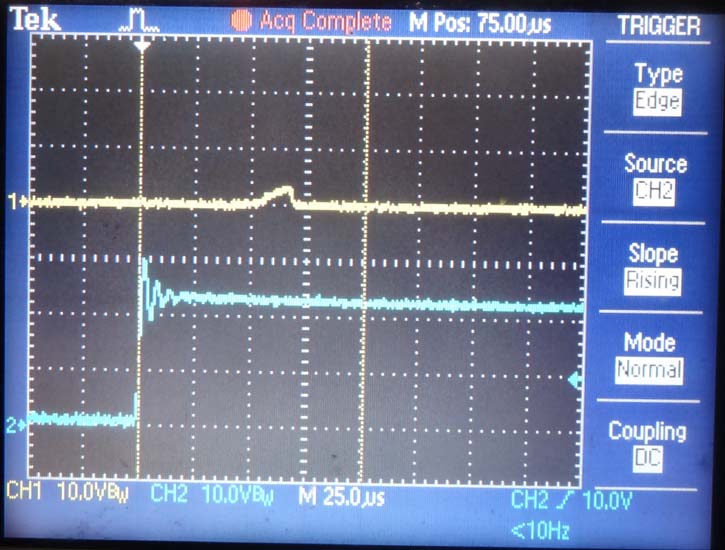

4、断电时间45秒的清形



5、断电时间60秒的情形

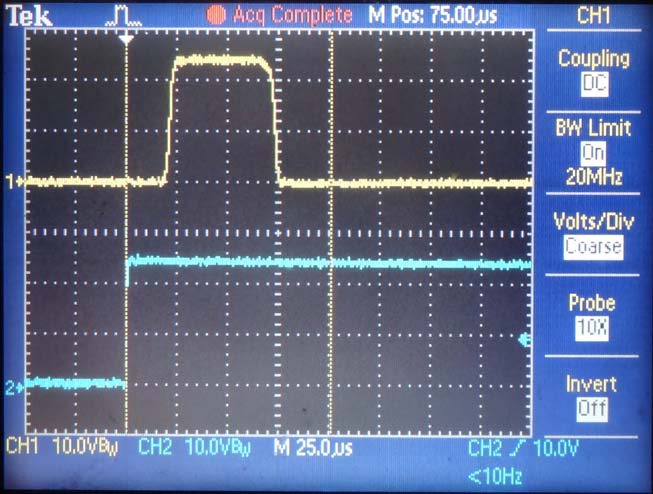

6、断电时间5分钟以上的稳定输出波形：



从稳定的输出波形看，输出波形的宽度是50us左右，而不是手册上讲的50ms。这个我想会不会是microsecond的误写，因为microsecond是微秒us，而ms是millisecond的缩写。

四、这个输出滤形是怎么来的？从上面的现象中，基本可以排除是由内部的处理器有意输出，怀疑是由输出电路上电过程中自行输出的。
为了证实这个推断，我们上224CN一直通电，而由本体上的Q0.4的输出提供给Q0.5-Q1.1的输出电源，这样子CPU已经完成上电初始化，处于稳定运行状态，不可能向Q输出点发送莫名其秒的脉冲。
示波器接到Q0.5，开始不断地2L+通电断电，Q0.5的输出波形表现，和上面（三）测到的情况几乎相同：
1、断电间隔40秒的波形：

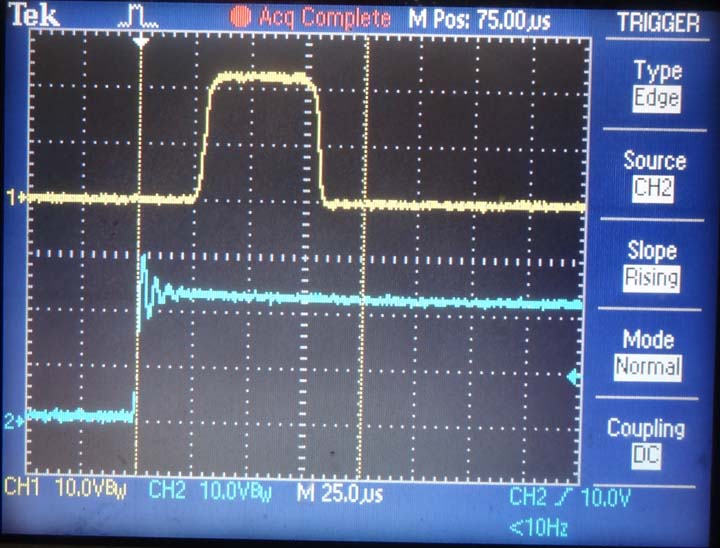

2、断电时间5分种以上的稳定波形。




到此为止，现象有了，接下来是造成的原因以及避免的办法。
原因，我以为，是输出级电路中的晶体管为MOS型，在上电过程尤其是电源电压上升极快时，形成MOS管栅漏分布电容充电导致栅极上出现电压，此电压到达MOS管的开启电压，MOS管便导通。
避免方法就是减缓输出级电源的电压上升速度。因为一般的应用中，电源均是直接由开关电源提供，而非经快速开关提供，电压上升速度比较慢，这个问题并不存在。
继电器输出的CPU，也不存在上电时的短时输出现象。
