 地线和零线的规格应该怎么选？

返回主题列表
作者 主题
小釉
至圣

经验值:10421
发帖数:2758
精华帖:26
楼主    2015-06-27 10:16:53
主题：地线和零线的规格应该怎么选？ 精华帖
三相火线和零线地线的平方数的最小比值是多少？
比如火线是95mm2的，零线和地线应该是多大呢？35mm2是不是有点小了？
再比如三相主进线是100*10的，地排和零排应该是什么规格的呢？
铜排和电缆的选型原则一样的吗？
梦天空
至圣

经验值:11533
发帖数:1274
精华帖:68
2楼    2015-06-27 21:27:32
精华帖  主题：回复：地线和零线的规格应该怎么选？
对于单相负载220V的，火线/零线/地线规格应该相同 。
对于电缆，
对于三相四线制，电源类我们建议使用四根电缆同规格的，电机类地线取相线的一半。
对于三项五线制，我们建议使用4+1电缆，即零线和相线同规格，地线为相线的一半。
对于国内部分设计，往往考虑为了节省成本，将地线规格放小一点，就如你的选择一样（比如火线是95mm2的，零线和地线应该是多大呢？35mm2），正常我们一般取50mm2.
对于配电柜内铜排，相线与零线/地线选用同规格的。
Zane
至圣

经验值:85161
发帖数:21047
精华帖:399
5楼    2015-06-30 18:46:23
精华帖  主题：回复：地线和零线的规格应该怎么选？

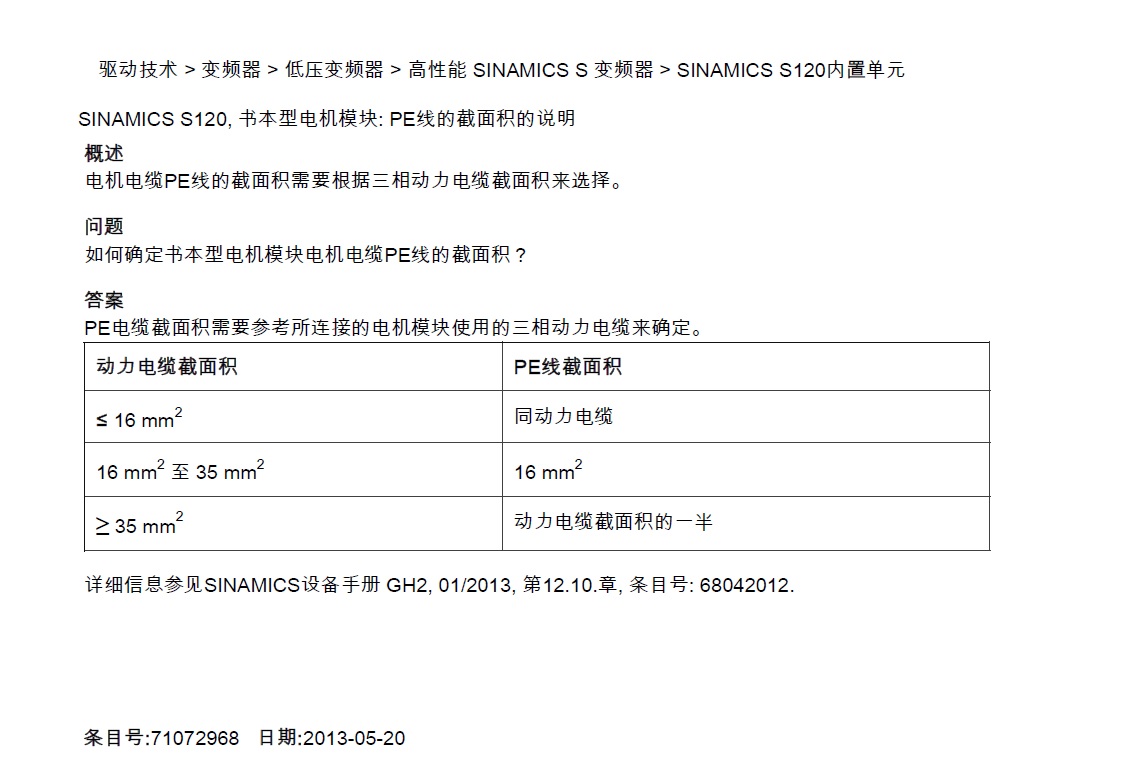

对于传动装置的PE电缆的截面积，我帮K版找到了西门子的原文出处。

至于柜体进线PE电缆截面积，楼主95mm^2的进线，PE就采用等截面的；
1000mm^2进线，应至少考虑700mm^2以上吧，截面积越大越好，当然还有成本限制。
对于大容量电力电子设备使用的装备，我认为接地截面积仅满足进线截面积的一半在实践中是远远不够的。

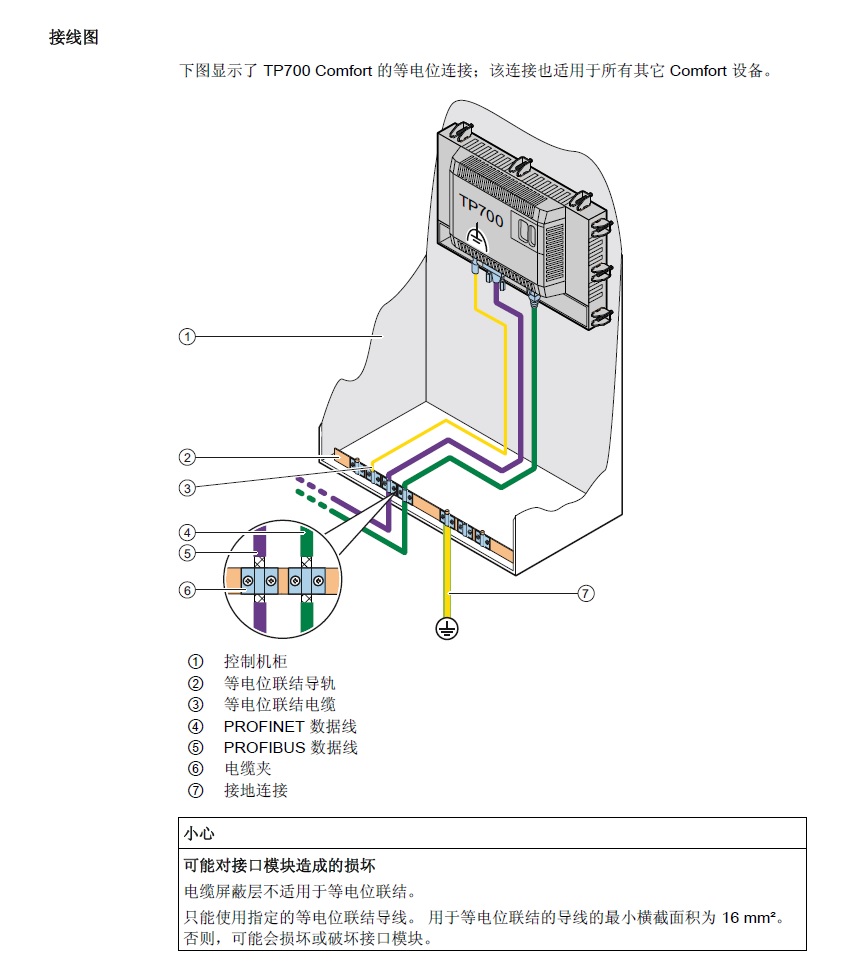

还有，柜体间的PE连接，国标是有规定的，最小也是16mm^2，





至于中性线，我认为能不用就不用，实在要用，需要根据负载计算一下容量，放一点裕量，确定进线截面积即可。
Zane 注册自动化系统工程师 Always save before download
