- 在编写电机阀门等一类功能块时，需要用到计时功能，如在开关阀门命令Q点输出10秒内，阀门没有反馈已经打开的命令，需要提醒操作员阀门有反馈错误的报警。

- 阀门与电机功能块在程序大量被调用，少则几十个，多则几百个，如果每次调用都分配一个单独的计时器，你会不会当心计时器不够用或者计时器混用呢？

- 下面的方法是里面时钟脉冲的方式计时，使用的是CPU自带的Clock Memory功能，被设置的MBxx字节,它的每个bit位能发出不同频率的脉冲

STEP 1.

首先在硬件组态里将CPU属性里的Clock Memory功能勾选，填写Memory byte（本例中为MB1）。

填写后点击填写栏空白处，按F1功能，点击继续选择高亮文本，

Bit 7 /6 /5 /4 /3 /2 /1 /0

Periodduration (s): 2 /1.6 /1 /0.8 /0.5 /0.4 /0.2 /0.1

Frequency(Hz): /0.5 /0.625 /1 /1.25 /2 /2.5 /5 /10

程序被下载进CPU的时候MB1的8个bit就开始有规律的闪烁了，以M 1.1为例：

接通0.2秒，休息0.2秒如此反复

STEP 2.

建立计时使用的接口，SCL编程方式为例：

我们建立两个接口在INPUT位置

VAR_INPUT

    MON_T   {S7_m_c:='true'} : REAL := 10.0;   // Monitoring Time

    SAMPLE_T     : REAL := 0.2;     // Sample time

    PULSE        : BOOL := FALSE;

END_VAR

VAR_OUTPUT

   QMON_T      : REAL := 0.0;       // Current Monitoring Time Feedback

END_VAR

STEP 3.

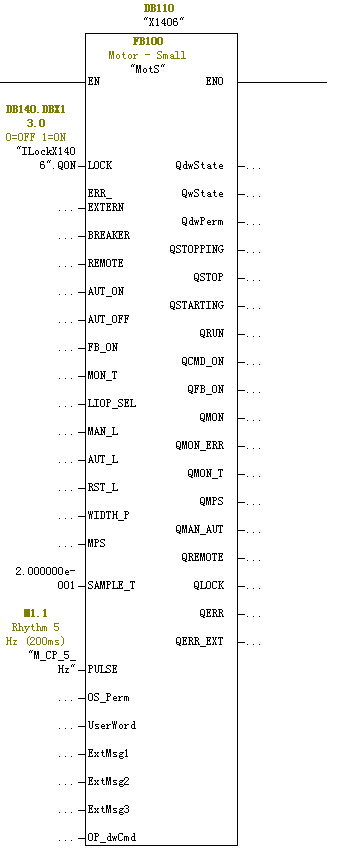

实例程序调用，在SAMPLE_T填写0.2在PULSE填写M1.1

STEP 4.

    我们以计算电机启动后，运行反馈信号达到时间计时为例子，如果输出启动命令，反馈还没回来之前，我们认为电机正在启动Starting，如果停止输出命令，电机反馈信号依然存在，我们认为电机的状态是正在停止Stopping，指定DBx监控FB：

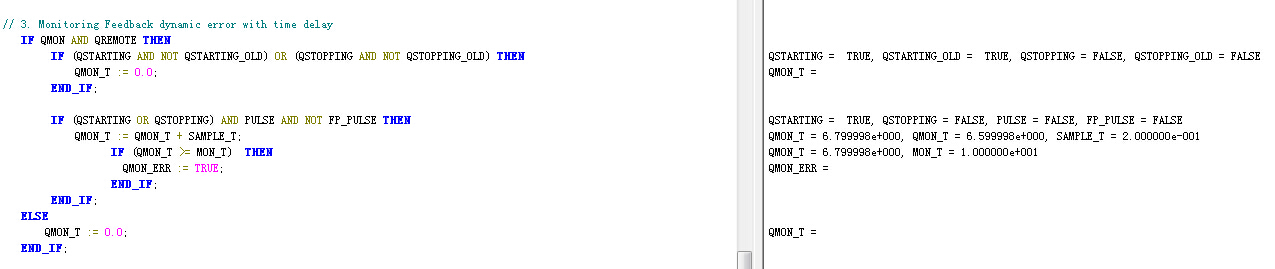

   正在启动和正在停止时，每次Pulse的上升沿都给QMON_T加上0.2，看看会有什么情况发生，M1.1一秒钟内会有5次上升沿，5个0.2相加其实就是1秒钟，当你MON_T电机启动监视时间设定不能超过10秒时，其实就是启动停止过程中M1.1闪烁了50次，即完成了QMON_T通过自加0.2加到了10.0秒。

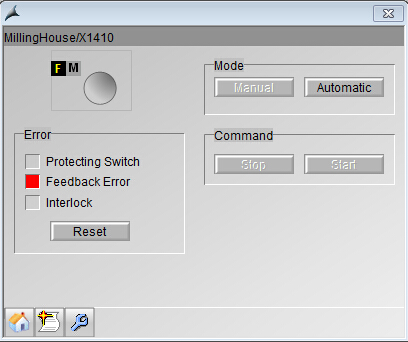

QMON_ERR 监视错误出来了，传上wincc看看效果图：

1、除PID在OB35中调用外，这类FB块所有最终都是OB1调用，这应该不是个最佳OB调用方案！

2、如果将其放置在ms级OBxy块里调用，Clock Memory的Bit变量M1.1使用是否可以省去？

3、书写FB块的程序或代码，是否可以省去对Pulse上升沿的周期性判断比较？
