有一个问题想了好久也没有正论，求大家帮忙解决，是否可以？基于LOGO采用外部电位器控制PWM，而且

输出Q做脉冲输出。如果可以求详解。谢谢

有多种方案可选。

1，用pwm功能块。通过外部继电器输入ai点作为调节占空比的信号，设置脉冲的周期，输入的模拟量值就是在设定好的周期中q点置1的时间，通过调节外部电位器，就可以调节占空比了。

2，还可以用2个电位器，一个调节占空比，一个调节脉冲幅值，这就成了一个脉宽和幅值均能调节的pwm波形，输出自然用AQ点了。当然，这个功能，也可用方案1，再在输出的q点加电位器来实现。

这个方案的原理是，ai1作为设定占空比的电位器，异步脉冲触发器作为脉冲生成，给模拟算数b002斩波，而b002又引用电位器输入的ai3值作为可调的脉冲幅值。异步脉冲触发器的th引用ai1的值作为周期内的高电平信号，异步脉冲触发器的tl值引用模拟算数b006（1000—ai1）的值，当然，这两个值可以根据需要分别通过b004和b006自由调整。

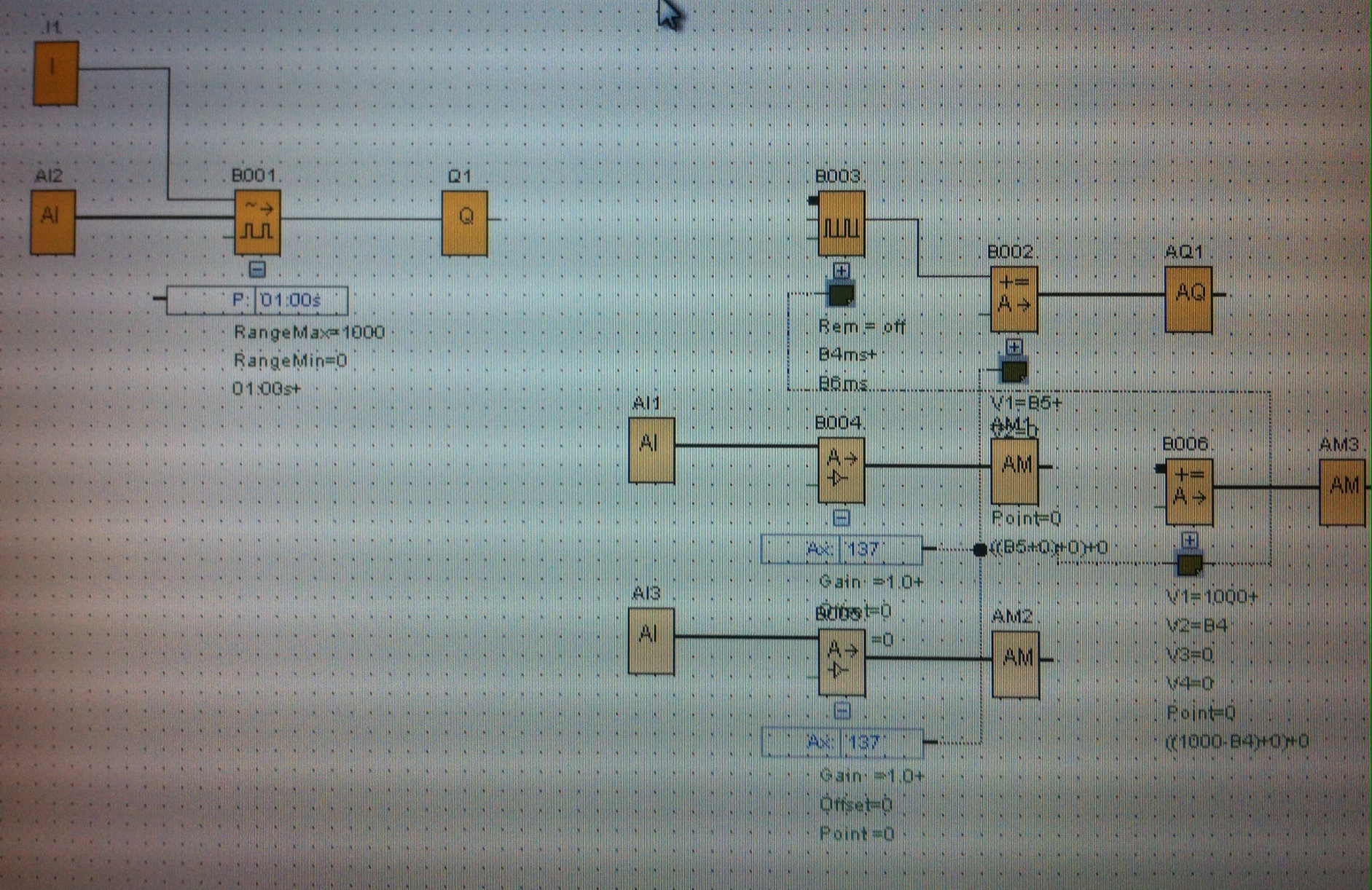

以下为程序：
