真假孙悟空

    -S7-1200 硬件组态丢失

项目基本信息

Basic Project Information

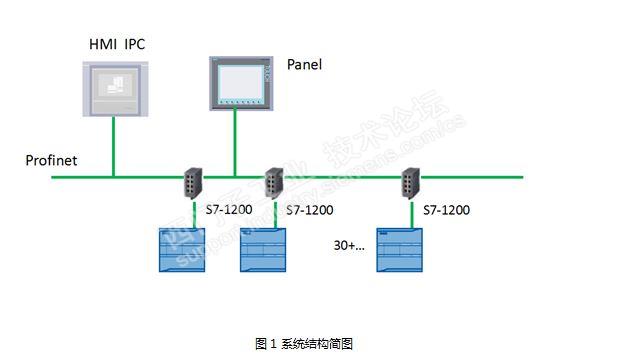

食品饮料行业。系统采用S7-1200 PLC, 共有30余套。单套设备包含西门子S7-1200PLC（6ES7 214-1BG31-0XB0  V 3.0.2）、CSM1277简易交换机和一台第三方触摸屏，所有设备通过以太网链接形成一个大系统，由一台HMI IPC进行监控。下图为系统结构以及柜内布置图：

1.问题描述

Problem Des cription

用户反映10月18日开始出现以下问题：设备断电后再通电造成PLC S7-1200 CPU运行失败，STOP灯亮。通过编程软件Portal进行操作，也无法将CPU切换至RUN模式。出现这种问题之后，由于原因未知，用户的其他设备均不敢再进行断电操作。查看现场实际情况：有六套设备，CPU停机、扩展模块诊断灯闪烁。

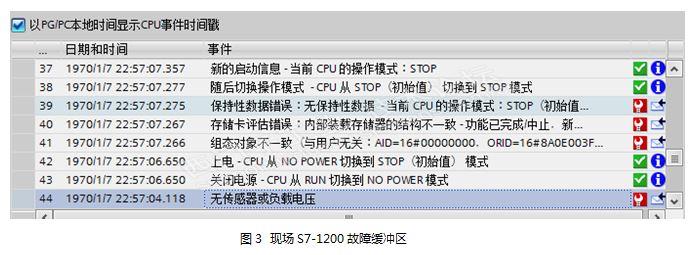

通过编程软件Portal进行进行诊断，查看CPU诊断缓冲区，获知信息和用户反馈一致： S7-1200 断电后重新上电，仍处于STOP模式。

2.问题分析

Problem Analysis

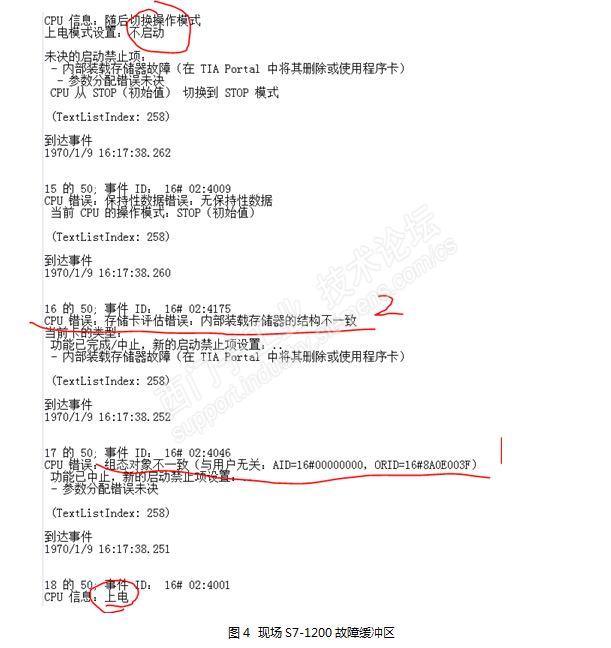

将用户其中一台PLC的诊断缓冲区导出，进行分析。如下图所示，CPU从上电到不启动中间主要有两个事件影响：

1、CPU 错误：存储卡评估错误：内部装载存储器的结构不一致。

2、CPU 错误：组态对象不一致。

将两条事件进行分析：

事件1：现场30余套设备均未使用外部存储卡，同时CPU内存出现问题的概率比较低，排除这个原因。

事件2：正常来讲，硬件组态不会丢失。且现场30余套设备，不可能都存在硬件问题造成的组态丢失。但是，从现场的用户反映情况，均是断电上电之后出现问题，且CPU停机、扩展模块处于闪烁状态。我们知道，扩展模块不进行组态就是这种状态。虽然从内心不认可是这个原因，但基本可以判断是硬件组态丢失了。

3.问题处理步骤

Problem Solving Steps

硬件组态丢失，需要用户最终程序进行重新下载。检查现场工控机用户的最终程序，发现用户最终程序并没有完整的硬件组态，仅仅组态了CPU没有扩展模块。于是和用户工程师进行沟通，确认曾经有工程师进行过程序修改，最终程序确实没有完整的硬件组态。

于是确定了处理方案，组合用户留下的“最终”程序，完整硬件组态形成最终程序，再进行下载即可。

1) 首先拿组合好的最终程序（V11版本）进行下载，出错

2) 采用V11进行下载出错，于是将程序升级至V13 sp1进行尝试，第一台没有问题，但第二台设备也同样出现了无法下载的情况。

3) 通过测试采用V13 Sp1仅仅下载程序，不包含硬件组态的情况下可以下载。

由于用户工程师无法确定最终程序的构成与完整版本，最终尝试了以下方法：

将CPU先恢复出厂设置，V13 sp1版本程序可完整下载。

4.处理结果

Final Result

现场30余台设备均进行以下调整：将S7-1200恢复出厂设置，重新下载完整程序，问题解决。且经过再次上电测试，不再存在硬件组态丢失的情况。

5.基于现场的实际情况，给客户的建议

Suggestions to Customer

1、尽量保证最终程序的完整、统一

2、当涉及到不同软件版本时，以最新版本优先，不要多版本混用，如果出现混用情况，严格记录。

克隆要一致啊，不然出了真假孙悟空，可真就难倒众人了，S7-1200喃喃地说。
