新年分享：这个是2013年某工厂的3套控制系统的完整版图纸及程序资料。3个应用案例一个贴，实惠装。

1）一用一备消火栓泵控制及自动巡检，功能与10D303-3图集某图纸原理相同；

2）一用一备排污：自动轮换、溢流液位双泵运行、泵过载及溢流液位声光报警等。功能与10D303-3图集的某图纸原理一致；

3）三台泵循环软起动恒压供水：可任意选择每台泵的自动、停止、手动；程序最下面的部分是蓄水池补水信号的处理，用于分别控制两台启动柜补水。由于用水量较大，一台潜水泵补水量不足，调试时改为了循序开、停双泵。

20170123 分享LOGO控制 消火栓泵控制 排污 生产供水等.zip

甫哥在LOGO!的运用方面经验很好。这个贴子中包含了电路图及程序。值得大家参考与借鉴。

甫哥出品，必为精品，必须要赞一个！好详细的方案啊，很值得学习。

这些程序和图纸凝聚了设计者的心血，甫哥无偿公布，供大家学习观摩，大师级风范啊。

水泵类控制是LOGO！的一个重要应用领域，看到甫哥的排污泵控制程序，相当精彩，水位的检测使用开关量，对这点我深有感触，给大家讲个案例：

本地市郊有几座大型污水泵站，市区的雨水污水依靠重力自流到泵站后，由隔栅机将水中的漂浮垃圾等杂物捞出，再由90KW的潜污泵将污水提升送至10公里外的污水处理厂。潜污泵两台，由两台安川变频器拖动，污水池中安置了压力式液位变送器检测水位，输出模拟量4-20mA到PLC，PLC控制两台变频器调速运转，一台不足另一台启动补充，维持污水池水位恒定。

这套系统由四川一家公司中标安装，其实就是一套双泵变频的恒液位控制。但是因为污水中的杂质很容易堵住变送器，所以这套系统在几个泵站安装后故障频发，液位控制经常失控，加了各种各样的过滤网也不能有效解决。泵站值班人员只好将变频器置于面板操作，人工观察液位。

后来，市政局召集各方开了一个技术会议，之后将传感器改成开关量的线缆浮球开关，使用两个浮球开关，距离很近，上下大约有30厘米的回差，修改电控程序，终于解决问题。留给我的印象挺深：检测污水液位，还是最好用开关量，可靠又便宜。

很不错的经验分享，点赞！我没有做过市政工程，倒是给几个工厂做过几个恒压供水的小项目，记得有一个蓄水池的液位检测就是用的浮球开关，意大利进口地一种，很好用。

请教甫哥一件事情：

您的CAD图中，恒压供水使用了三垦力达的VM06变频器，远传压力表的电源，直接取自变频器的+V12V。

但是，变频器用户手册上，对+V的描述是：

远传压力表只有400Ω啊，接上去，+V会过流保护？还是仅仅电压低一点？

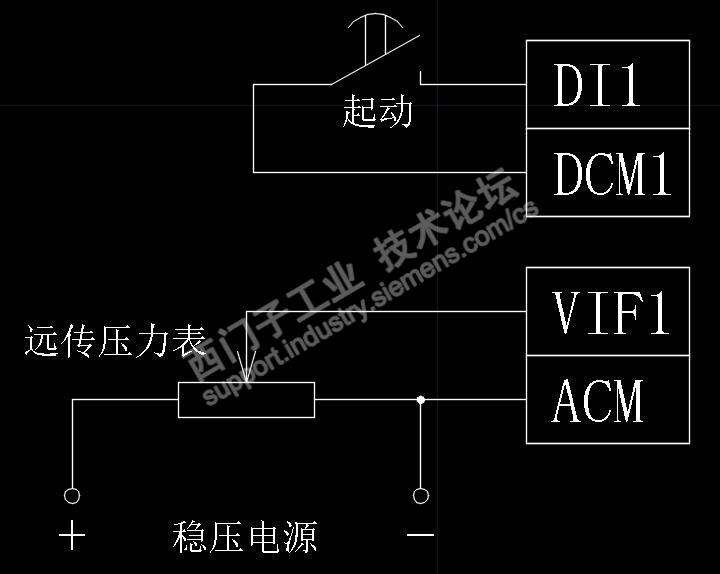

我没敢这样接过，许多变频器的这个12V只能输出10mA或20mA电流，因此我一般是使用一个外部电源：

仅仅是电压低，约5V左右吧。将变频器的返回信号VIF1设为5V，可以正常使用。过去一直这样用。当然，采用外部5V电源更好；现在我们多数用压力变送器，LOGO内部PI控制，配触摸屏。

变频器辅助电源有逐周期限流，所以阻值小的电阻不会损坏电源，但不提倡这样做。

当然了，用外部的DC5V电源更好。或DC10V、DC24V串联一个电阻也可以。
