一、   概述

本文描述的程序文件可以在西门子CP340/CP341/CP440/CP441通信模块无硬件授权（硬狗）下实现MODBUS RTU 主站通信。

本程序特点：

1.      通信模块无需硬件授权。

2.      实现MODBUS RTU 功能号1、2、3、4、5、6、15、16。

3.      支持单台CPU下多台通信模块，一台通信模块使用一套程序，互不干扰。

4.      可单条或多条 轮询指令 离线，即从站掉电，可手动让其离线，减少轮询时间。

5.      程序量再大也不必担心CPU扫描时间，因为未运行的指令会跳过。

6.      每条指令单独返回错误信息。

7.      不必担心程序块和数据块多，支持多重背景。

8.      程序组态直观，简单，方便，灵活。

二、   通信网络施工

关于通信网络施工，尽量选择西门子485紫皮电缆，你胡弄网络，网络就胡弄你，所以质量可靠的硬件是保证通信正常的前提。若通信线路过长，请使用RS485中继器，但请不要西门子RS485中继器，因为不支持MODBUS通信。具体接线方式请查阅相关资料。

三、   硬件组态

STEP7安装完成后，并不支持CP通信模块组态。需要安装驱动，驱动下载地址：

https://support.industry.siemens.com/cs/document/27013524/“cp340、cp341、cp440、cp441”下载-cd?dti=0&pnid=13806&lc=zh-CN

下载相应驱动安装即可。

现以CP340为例进行硬件组态说明

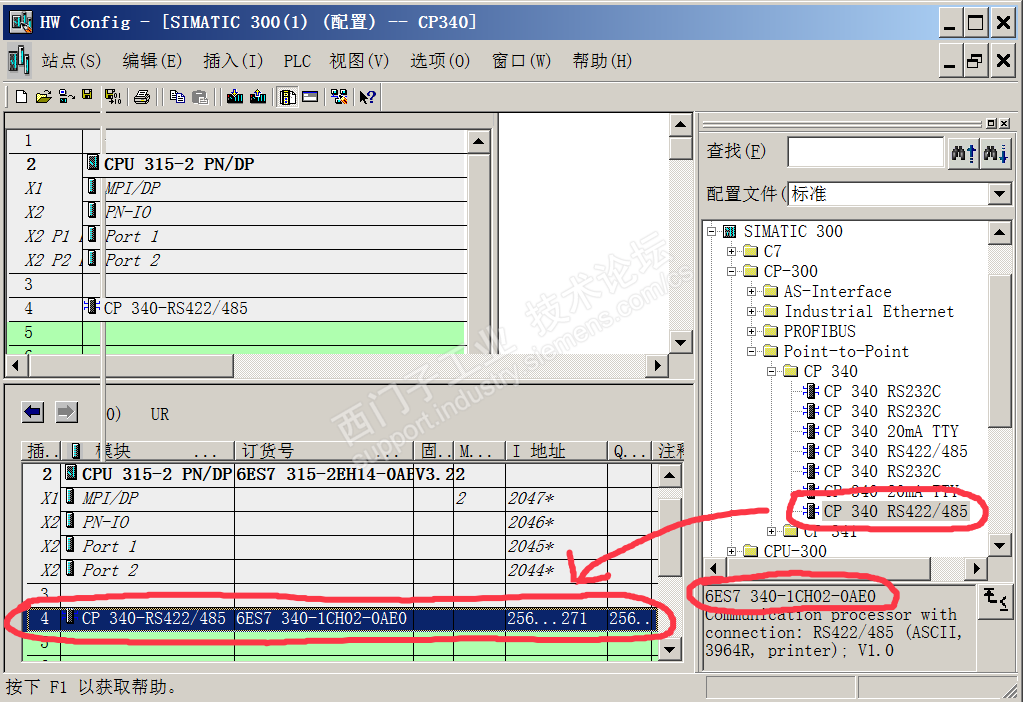

1.      添加CP340到机架，如图：

2.     在CP340上右键选择对象属性

记下这里的地址，编程时需要用到，点击参数按钮，进行参数组态。

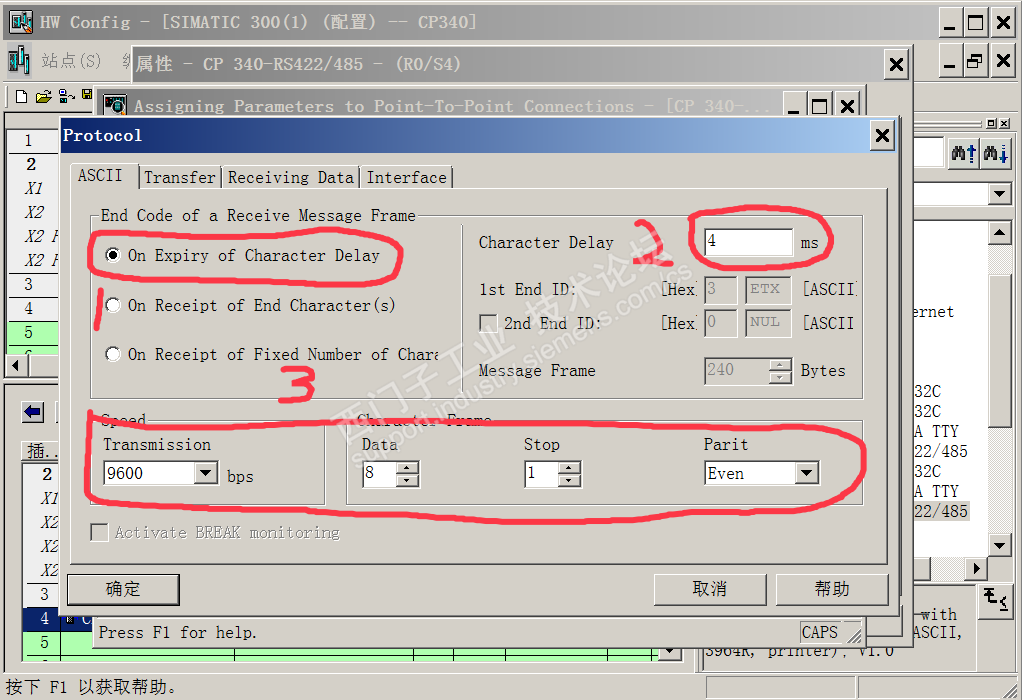

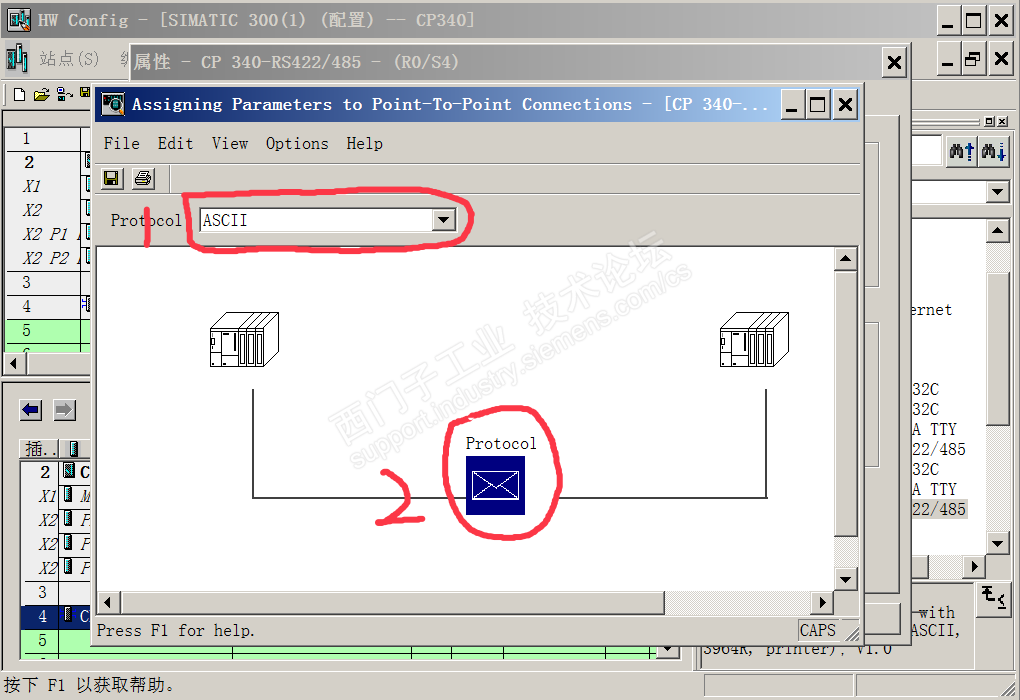

3.     参数组态

协议选择ASCII，点“Protocol”。

4.     报文设置

1，报文选择延时完成。2，选择数据接收时字符间距超过4ms就完成报文，如果通信速率是19200，可以延时2ms。3，速率，数据位，停止位，校验位设置与从站一致。

5.     串口接线方法，这里选择2线。

6.     保存并确定所有对话框，CP340硬件组态完成。其它通信模块的组态方式大同小异。

四、      程序说明及使用方法

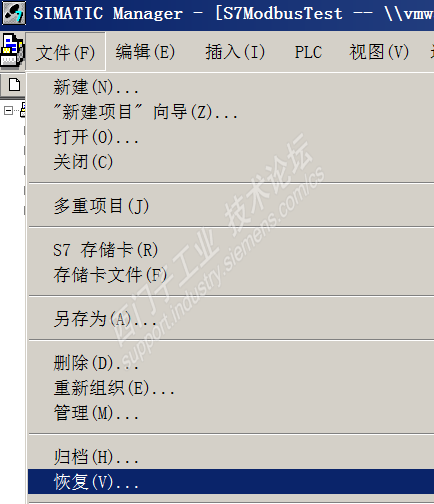

1.      您得到的程序如图：




这是由STEP7归档后文件，应使用STEP7恢复命令，恢复后会看到项目已经打开。

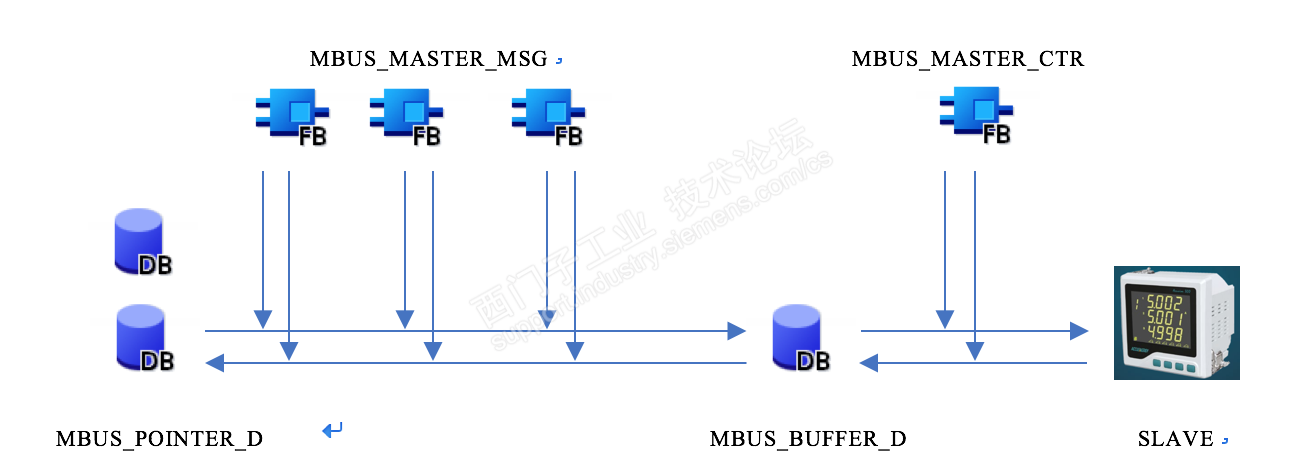

2.     程序工作原理

3.     程序块功能说明：

MBUS_POINTER_DB：用户数据块。可以是单个数据块，也可以是多个数据块。从站返回的数据保存在这个数据里，向从站写入的数据也在这个数据块里。

MBUS_BUFFER_DB：缓冲区数据块。一个缓冲区数据块对应一个串口。将要发送的数据在这里进行校验操作，接收回的数据同样在这里校验操作。

MBUS_MASTER_MSG：主站轮询指令功能块。可以单个块运行，也可以多个块轮流运行。根据输入参数决定把哪些用户数据放入缓冲区数据块，再将从站返回数据放回用户数据块。注意：同一时刻只允许一个主站轮询指令工作，否同返回06错误。

MBUS_MASTER_CTRL:主站通信控制功能块。一个通信控制功能块对应一个串口。主要功能为发送和接收与从站的通信的报文。

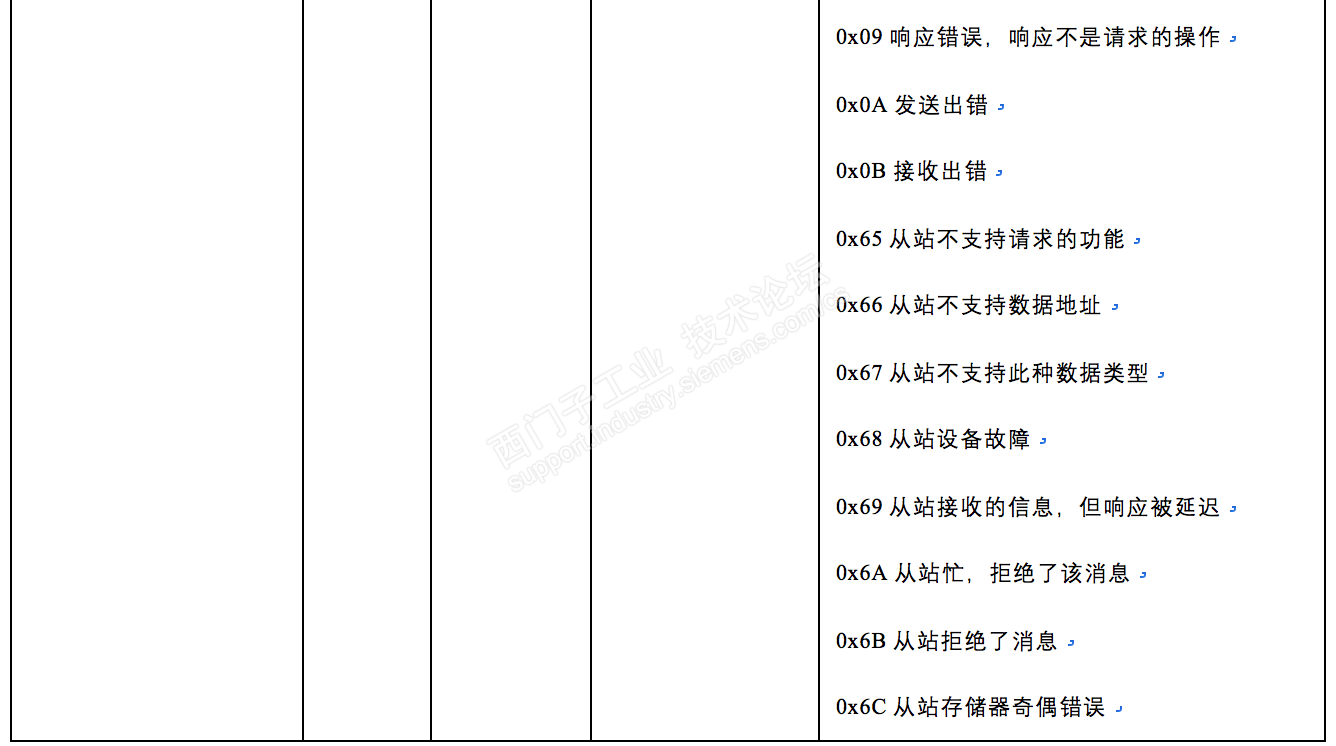

 4.     功能块参数说明

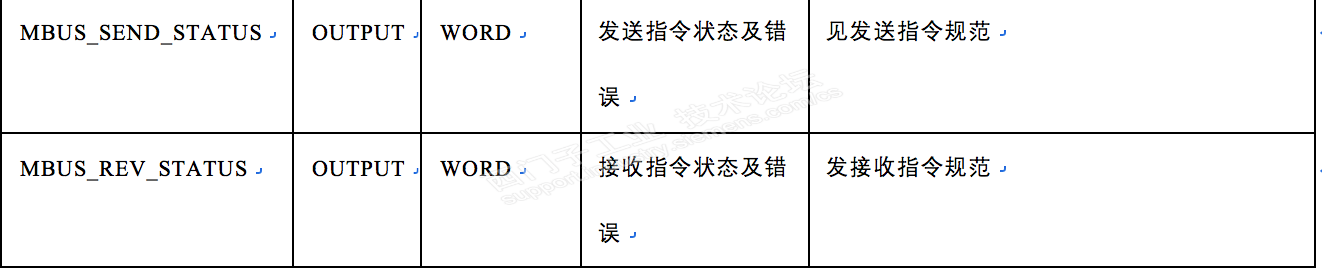

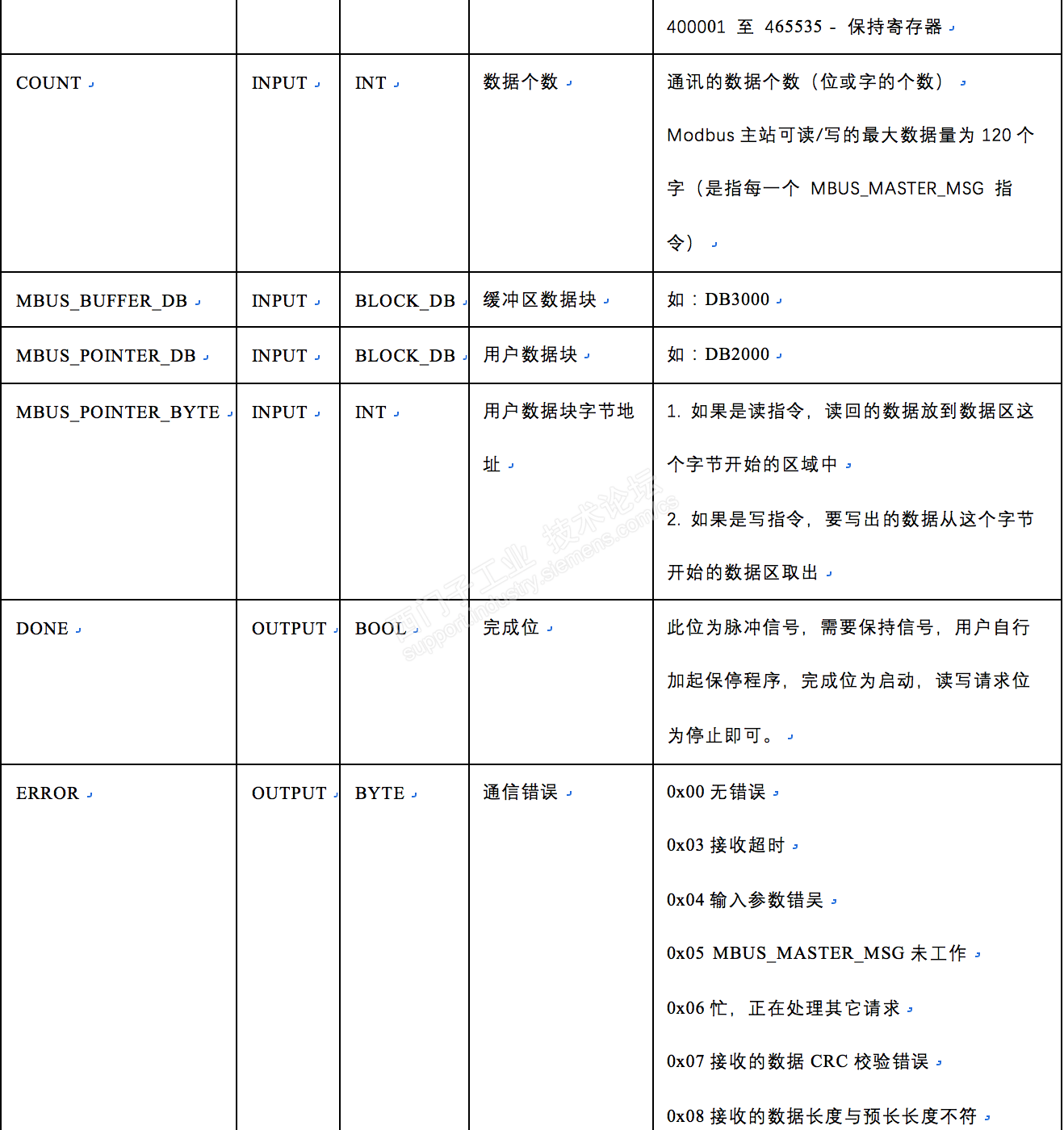

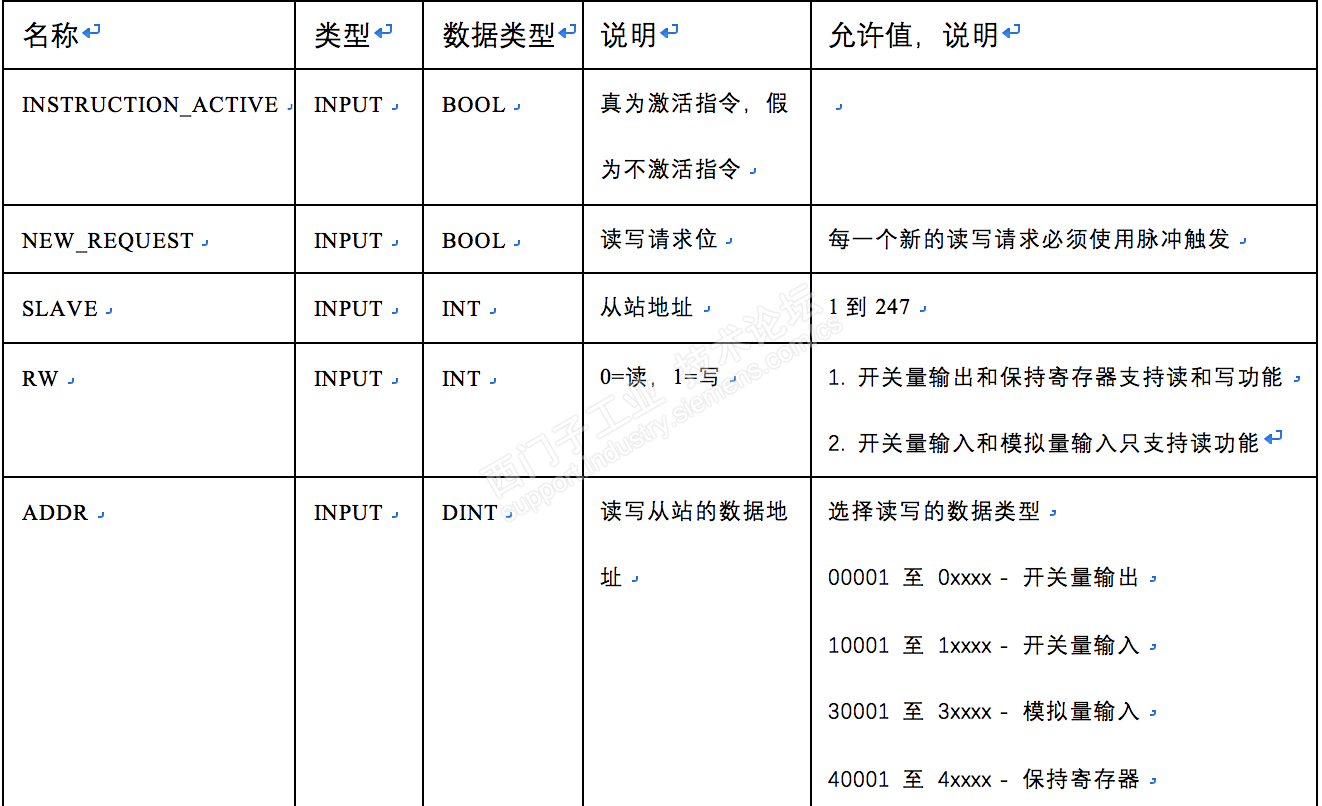

MBUS_MASTER_MSG

MBUS_MASTER_MSG

MBUS_BUFFER_DB

缓冲区数据块是一个350（不可小于350）个字节数据块，可以复制，可改符号，可改绝对地址

MBUS_POINTER_DB

用户数据块用户可自行定义，无要求。

五、      程序注意

例程内有PLC上电初始化脉冲(First_Scan_On)，见OB1最下方程序及OB100。指令使用此脉冲初始化。指令内使用符号寻址，所以绝对地址可更改。

其它指令的符号地址和绝对地址都可更改。

当功能号为5时，用户数据块的字节地址的第0位有效。

当功能号为1，2，15时，用户数据块的字节地址的从第0位开始有效。

程序无法在仿真器内工作。

六、      程序高级应用

1.当有多台从站执行相同操作时，如读取相同数据寄存器。这时可将指令的完成位连接到读写请求位，将从站地址和用户数据块字节号做成变量，使用完成位改变这两个变量，就可以实现单指令轮询多主站。

2.当用通信控制设备启停等操作时，或多从站时快速刷新单个从站数据时，要求响应时间快一些，而有些程序没有这方面考虑。本程序在应对此方面可以将单一轮询指令的激活位置真，其它指令置假（用上升沿，仅一个扫描即可），这时不管其它指令在什么状态都会将串口使用权让出，优先让激活的指令运行。

七、      不足之处

这里共享出所有已经编好的例程，由于硬件有限，只有CP340经过通信验证，如果网友使用其它通信模块有问题，我们会根据问题完善程序。通信程序为全功能7天运行版，7天后可对PLC进行清除复位，程序继续可用。如项目需要无限时版，指令属性内有联系方式。

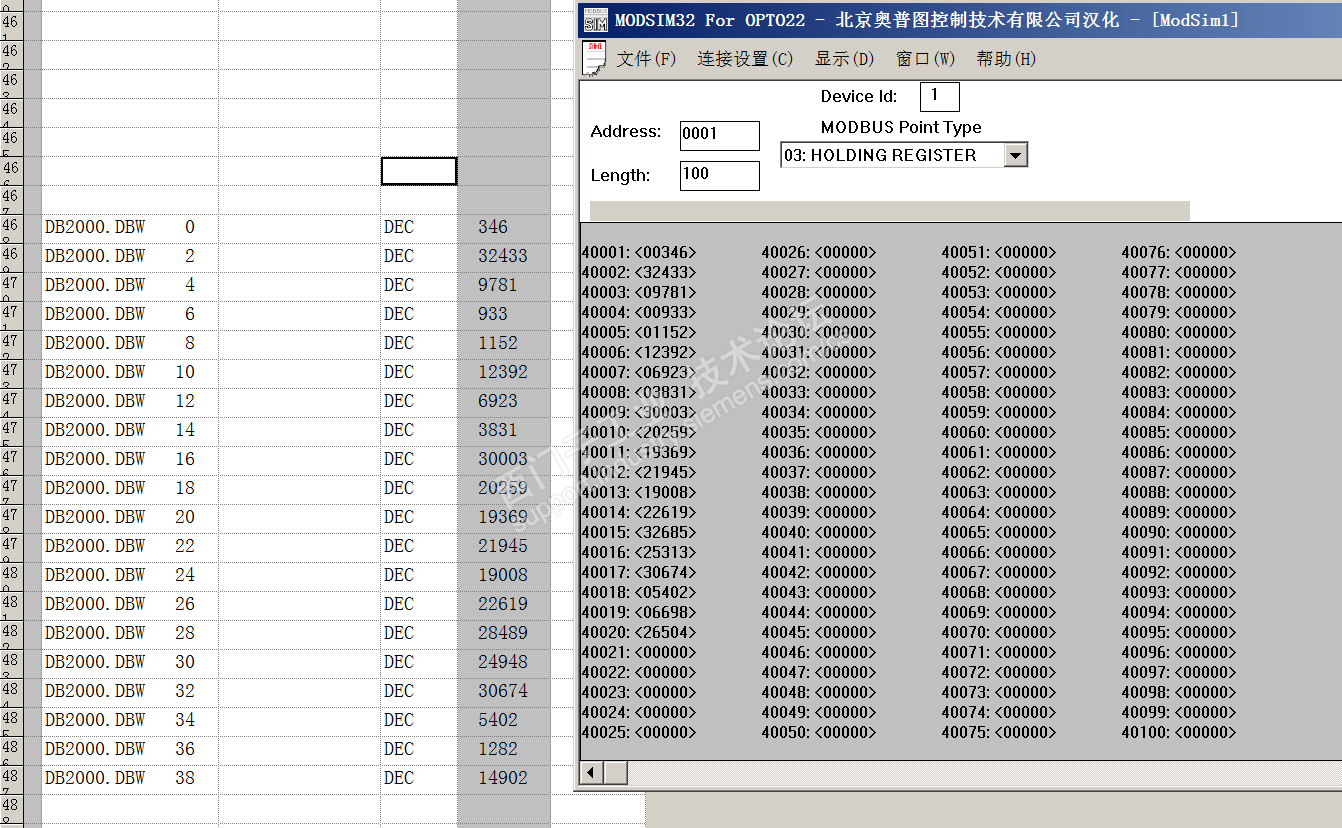

 附通信成功截图

博图平台程序正在进行中，敬请期待。

本帖程序如下：

S7MBTEST.z01.zip

S7MBTEST.zip

因为附件限制1M以内，所以两个文件下载后将S7MBTEST.z01.zip文件的文件名后边的.zip去掉
