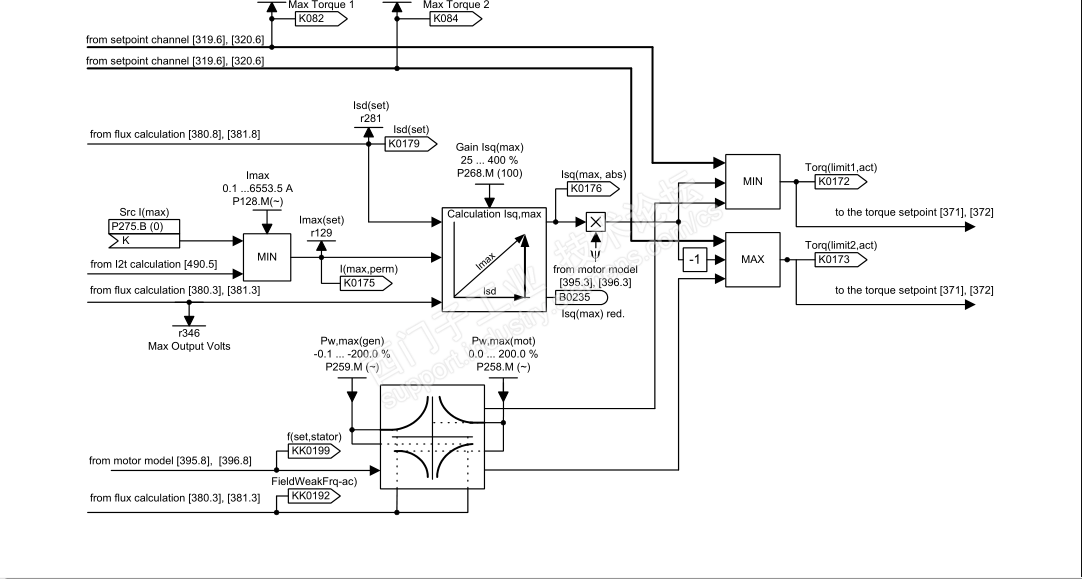

1、 最近在看6se70变频器的转矩限幅问题，有个疑惑。限制转矩，最终限制的就是变频器的输出电流吗？有如下功能图，请看下面图片。转矩限幅，是要比较电流限制、功率限制、转矩限制的最小值，哪个值最小，哪个值就生效。看到最后一张功能图，到了门极单元，是要通过控制IGBT的开关频率，来控制输出电流吗。不知道我的理解是否正确。如果变频器超过了转矩限制，可能会引起过流、堵转等故障吗？

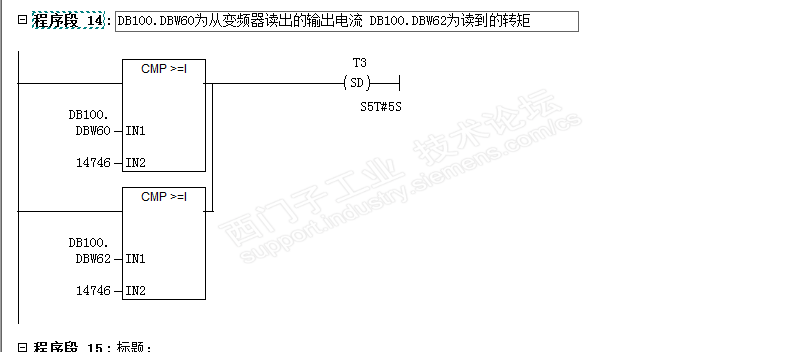

  2、本单位的变频器参数设置如下：p102=1115A（额定电流）  p128=1100A(电流限制）  p492=80 p493=170（电动下的转矩限制），p258=80（电动下的功率限制），那这三个值，哪个最小，就把输出电流限制在哪个之下吗？既然转矩和功率限制在了80%，那为什么厂家在plc程序中，要把功率超过参考功率的90%，才会报高负荷报警呢？（请看最后一张图）

 不好意思，第一次发图片，不知道怎么的发到上面去了

我的理解：

问题一，转矩限幅最终限制的是变频器的输出电压。因为，这个参数决定了变频器的输出电流，也就是针对电机的输出转矩限制了。变频器的转矩限幅如果达到了，电流截止特性就发生作用，此时电机的输出转矩达到了最大限制，如果负载还在继续加大，电机的转速就自动降低，以维持当前电机输出转矩限幅不变。由此，变频器的转矩限幅是变频器保护电机不过流的第一道防线。也叫电流截止特性。

问题二，参考电流和参考转矩的参数你没说呀，应该是P350（电流）P354（转矩）。这两个值决定了电流和转矩的100%，至于PLC里怎么写报警阈值，那是另外的问题。单说装置里的转矩限制和电流限制，还是要看P350与P354的设置，再去比较电机额定电流的百分比。

 任版的回答一已经解答了你的问题一。我来回答问题二。

你给出的参数中，P492是转矩限幅，P128是电流限幅。两这个限幅相关，但不相同。P128*磁通，才是与P492相同的转矩限幅。转矩与电流，实际上就差了一个磁通系数。

P492=80,说明通过这个参数，转矩最大限幅就是80%;P128=1100，说明通过这个参数，最大电流限幅为1100/1115=98.65%,而与之对应的转矩限幅就是98.65%*磁通。

在额定频率下，电机不弱磁，P492起作用。此时电机无论转矩还是电流，都不会超过80%.

但在弱磁以后，随着转速的升高，磁通的减小，P128*磁通就很容易小于80%，所以，此时P128将会起作用。而这个数，是高于你程序中的90%的。

所以，在通常情况下，你的那段程序，只有电机弱磁时会起作用。而且，只有DBW60会起作用。

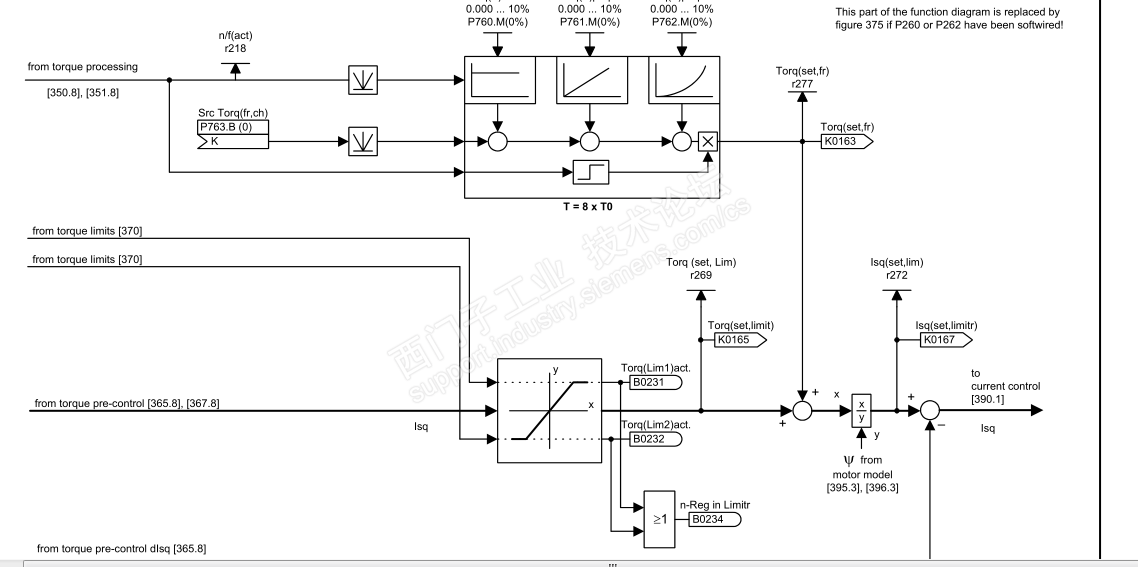

当然，也有一种情况，也可能会起作用：调试人员考虑了摩擦补偿。看功能图你可以看到转矩限幅是在摩擦补偿之前的。那之后的，转矩限幅不管。如果你的这个系统摩擦力巨大，也有可能DBW62也会起作用了。
